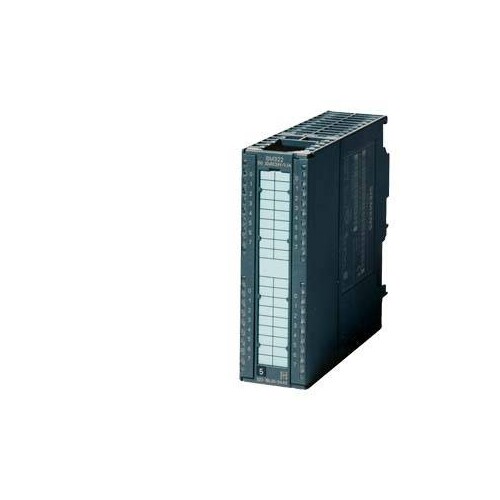

6ES7322-1FL00-0AA0 SIEMENS Simatic S7-30 Digitalausgabe SM 322 32DA 2x20pol.

20182372
5196403
1 Stk
4025515069904
4019169350600
DE
85389091
6ES7322-1FL00-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitalausgabe SM 322, potentialgetrennt, 32 DA, AC 120V/230V, 1A, doppeltbreit, 2x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-300 Digitalausgabe SM 322 ist ein leistungsfähiges Modul mit 32 digitalen Ausgängen, das für die Verwendung in industriellen Automatisierungssystemen konzipiert ist. Es unterstützt eine Nennversorgungsspannung von 120/230 V AC und bietet eine maximale Ausgangsstromstärke von 1 A pro Kanal. Mit einer kompakten Bauweise von 80 mm Breite, 125 mm Höhe und 117 mm Tiefe ist es ideal für den Schaltschrank geeignet. Die Module sind potenzialgetrennt und ermöglichen eine einfache Integration in verschiedene Steuerungssysteme. Die Schaltfrequenz beträgt bis zu 10 Hz bei ohmscher Last, was eine hohe Flexibilität bei der Anwendung garantiert. Mit einem Gewicht von ca. 500 g ist das Modul robust und zuverlässig, ideal für den Einsatz in anspruchsvollen Umgebungen.

Produktinfos

Versorgungsspannung Nennwert (AC): 120/230 V
Zulässiger Bereich, untere Grenze (AC): 79 V
Zulässiger Bereich, obere Grenze (AC): 264 V
Zulässiger Frequenzbereich, untere Grenze: 47 Hz
Zulässiger Frequenzbereich, obere Grenze: 63 Hz
Eingangsstrom aus Lastspannung L1 (max.): 10 mA
Eingangsstrom aus Rückwandbus DC 5 V (max.): 190 mA
Verlustleistung, typ.: 25 W
Anzahl der Ausgänge: 32
Kurzschluss-Schutz: Nein
Ansteuern eines Digitaleingangs: Ja
Nulldurchgangsschalter: Ja; max. 60 V
Schaltvermögen der Ausgänge bei Lampenlast, max.: 50 W
Ausgangsspannung für Signal "1", min.: L1 (-0,8 V)
Ausgangsstrom für Signal "1" Nennwert: 1 A
Mindestlaststrom für Signal "1": 10 mA
Zulässiger Stoßstrom für Signal "1", max.: 10 A; pro Gruppe (für 2 AC-Zyklen)
Reststrom für Signal "0", max.: 2 mA
Ausgangsverzögerung bei ohmscher Last "0" nach "1", max.: 1 AC-Zyklus
Ausgangsverzögerung bei ohmscher Last "1" nach "0", max.: 1 AC-Zyklus
Schaltfrequenz bei ohmscher Last, max.: 10 Hz
Schaltfrequenz bei induktiver Last, max.: 0,5 Hz

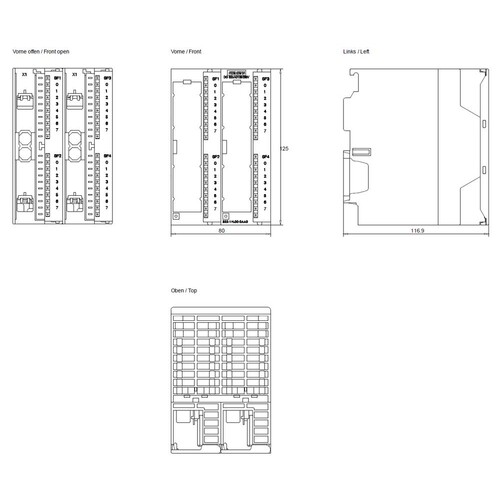

Maße Breite: 80 mm
Maße Höhe: 125 mm
Maße Tiefe: 117 mm
Gewicht: 500 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 32
Ausgangsstrom: 1 A
Versorgungsspannung AC 50 Hz: 93|264 V
Versorgungsspannung DC: 0 V
Art des Digitalausgangs: Triac
Zulässige Spannung am Ausgang: 0|264 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: 93|264
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 93|264 V
Spannungsart der Versorgungsspannung: AC
Zulässige Spannung am Eingang: Schraub-/Federzuganschluss V
Art der Ausgangsspannung: AC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: EV000494|264
Breite: 80 mm
Höhe: 125 mm
Tiefe: 117 mm
SIL gemäß IEC 61508: 93|264
