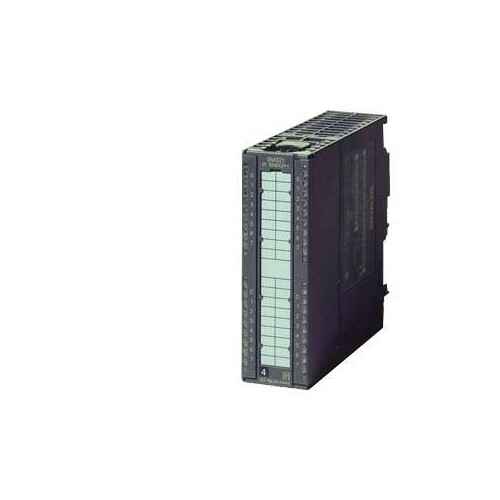

6ES7321-1BH10-0AA0 Siemens Simatic S7 300 SM321

23474829
5196373
1 Stk
4025515069195
DE
85389091
6ES7321-1BH10-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitaleingabe SM 321, potentialgetrennt, 16 DE, DC 24V, 1x 20-polig, 0,05ms Eingangsverzögerung SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Das Siemens Simatic S7-300 SM321 ist ein hochmodernes Digitaleingabemodul, das für den Einsatz in industriellen Automatisierungssystemen entwickelt wurde. Mit 16 digitalen Eingängen und einer Nennversorgungsspannung von 24 V DC bietet dieses Modul eine zuverlässige und präzise Steuerung. Es unterstützt eine Eingangsspannung von bis zu 30 V und ermöglicht eine maximale Leitungslänge von 1.000 m bei geschirmten Kabeln. Die Verlustleistung beträgt typischerweise 3,8 W, was es zu einer energieeffizienten Lösung macht. Die kompakte Bauweise mit Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe erleichtert die Integration in bestehende Systeme. Dieses Modul ist ideal für Anwendungen, die eine hohe Flexibilität und Zuverlässigkeit erfordern, und bietet eine einfache Verdrahtung durch Schraub-/Federzuganschlüsse.

Produktinfos

Versorgungsspannung Nennwert: 24 V DC
Versorgungsspannung untere Grenze: 20,4 V DC
Versorgungsspannung obere Grenze: 28,8 V DC
Eingangsstrom: max. 110 mA
Verlustleistung: typ. 3,8 W
Anzahl der digitalen Eingänge: 16
Eingangskennlinie nach IEC 61131, Typ 1: Ja
Eingangsspannung für Signal '0': -30 ... +5 V
Eingangsspannung für Signal '1': 13 ... 30 V
Eingangsstrom für Signal '1': typ. 7 mA
Eingangsverzögerung bei '0' nach '1': min. 25 µs / max. 75 µs
Eingangsverzögerung bei '1' nach '0': min. 25 µs / max. 75 µs
Leitungslänge geschirmt: max. 1.000 m
Leitungslänge ungeschirmt: max. 600 m
Anschließbare Geber: 2-Draht-Sensor
Zulässiger Ruhestrom (2-Draht-Sensor): max. 1,5 mA

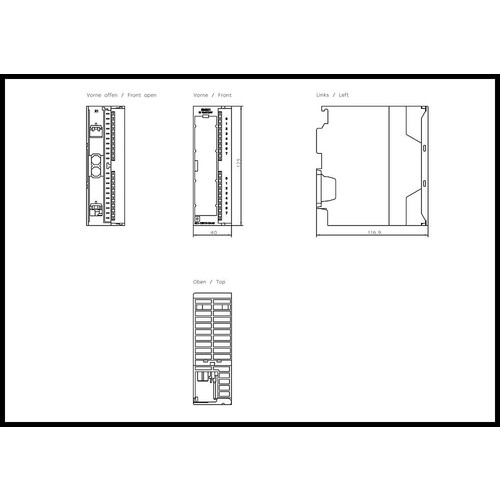

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: ca. 200 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 16
Anzahl der digitalen Ausgänge: 0
Art der Eingangsspannung: DC
Ausgangsstrom: 1 A
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: ohne
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 7 mA
Zulässige Spannung am Eingang: -30|30 V
Art der Ausgangsspannung: 125
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0.025|0.075 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40|30 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 20.4|28.8
