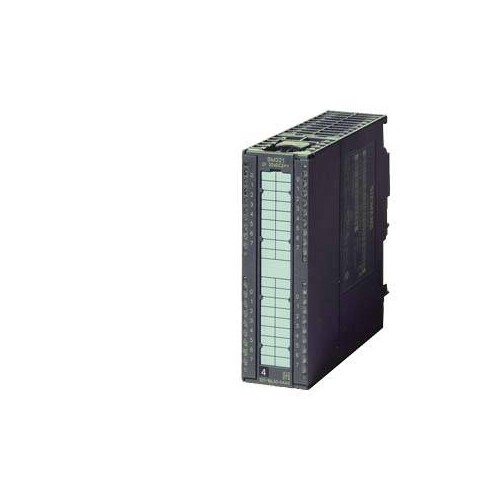

6ES7321-1BH02-0AA0 Siemens Dig. Eingangskarte

20104973
4884622
1 Stk
4025515051893
DE
85389091
6ES7321-1BH02-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitaleingabe SM 321, potentialgetrennt, 16 DE, DC 24V, 1x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Die Siemens Digitaleingangskarte 6ES7321-1BH02-0AA0 ist ein hochentwickeltes Modul für die SIMATIC S7-300 Steuerung, das 16 digitale Eingänge mit einer Nennspannung von 24 V DC bietet. Mit einer kompakten Bauweise von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe ist dieses Modul ideal für den Einsatz in schaltschrankbasierten Automatisierungslösungen. Es unterstützt eine maximale Kabellänge von 1000 m bei geschirmten Kabeln und 600 m bei ungeschirmten Kabeln, was eine flexible Installation ermöglicht. Die Digitaleingangskarte ist für eine Vielzahl von Anwendungen geeignet und bietet eine hohe Zuverlässigkeit mit einer typischen Leistungsaufnahme von 3.5 W. Dank der potenzialgetrennten Eingänge und der hohen Isolation ist sie auch für anspruchsvolle industrielle Umgebungen geeignet. Die einfache Verdrahtung und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.

Produktinfos

Versorgungsspannung (L+): 24 V
Erlaubter Spannungsbereich (untere Grenze): 20.4 V
Erlaubter Spannungsbereich (obere Grenze): 28.8 V
Eingangsstrom (Backplane Bus): max. 10 mA
Leistungsaufnahme: typ. 3.5 W
Anzahl der digitalen Eingänge: 16
Eingangsspannung (Nennwert): 24 V
Eingangsstrom (Signal "1"): typ. 7 mA
Eingangsverzögerung (0-1): min. 1.2 ms, max. 4.8 ms
Kabellänge (geschirmt): max. 1000 m
Kabellänge (ungeschirmt): max. 600 m

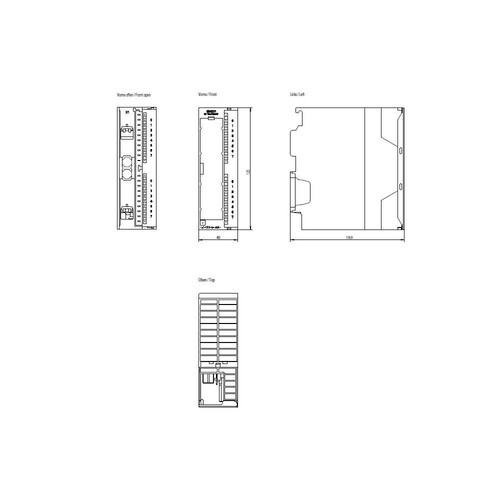

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: ca. 200 g
Anschlussart: 20-polig (Schraub-/Federzuganschluss)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 16
Anzahl der digitalen Ausgänge: 0
Art der Eingangsspannung: DC
Ausgangsstrom: 1 A
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: ohne
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 7 mA
Zulässige Spannung am Eingang: -30|30 V
Art der Ausgangsspannung: 125
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 1.2|4.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40|30 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 20.4|28.8
