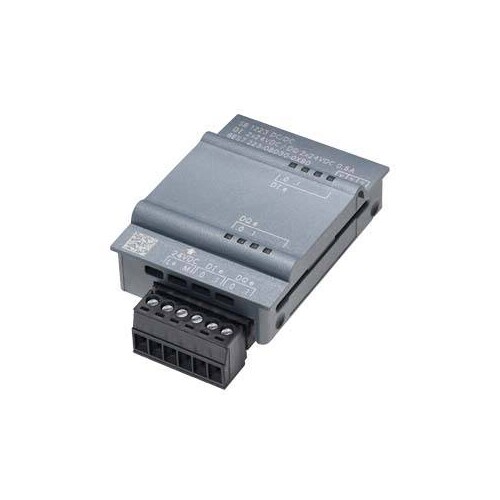

6ES7223-3BD30-0XB0 Siemens SIMATIC S7- 1200 SB 1223, DI 2x24 VDC/DO 2x24 VDC 2

33153688
1 Stk
6940408100800
CN
85389091
6ES7223-3BD30-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitale E/A SB 1223, 2DI/2DQ, DC 24V 200kHz SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Wenn Sie Ihre SIMATIC S7-1200 - CPU nur um wenige Ein- oder Ausgänge erweitern müssen, sind Signalboards eine gute Alternative zu Signalmodulen. Signalboards werden direkt auf die Frontseite des Controllers gesteckt (auch bei CPU 1211C möglich) und sind als digitale und analoge Eingangs-, Ausgangs- und Mischmodule verfügbar. Auch ein Kommunikationsboard mit RS 485 - Schnittstelle ist lieferbar. Signalboards ermöglichen also auch eine nachträgliche Erweiterung der Konfiguration ohne zusätzlichen Platzbedarf im Schaltschrank.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-1200 SB 1223 ist ein digitales I/O-Modul, das mit 2 digitalen Eingängen und 2 digitalen Ausgängen ausgestattet ist, die eine Betriebsspannung von 24 V DC unterstützen. Mit einer maximalen Eingangsstromaufnahme von 35 mA und einer typischen Leistungsaufnahme von 0,5 W bietet dieses Modul eine zuverlässige und effiziente Lösung für industrielle Automatisierungsanwendungen. Die Betriebstemperatur reicht von -20 °C bis 60 °C, wodurch es für verschiedene Umgebungen geeignet ist. Das Modul hat kompakte Abmessungen von 38 mm Breite, 62 mm Höhe und 21 mm Tiefe und wiegt etwa 35 g. Es ist einfach zu installieren und ermöglicht eine flexible Erweiterung der SIMATIC S7-1200 Steuerung. Mit einer maximalen Ausgangsstromkapazität von 0,1 A und einer hohen Schaltfrequenz von 200 kHz ist das SB 1223 ideal für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Produktbezeichnung: SB 1223, DI 2x24 V DC/DQ 2x24 V DC 200 kHz
Eingangsstrom vom Rückwandbus: 35 mA
Leistungsaufnahme: 0,5 W
Anzahl der digitalen Eingänge: 2
Eingangsspannung (DC): 24 V
Eingangsstrom für Signal '0', max.: 1,4 mA
Eingangsstrom für Signal '1', min.: 2,9 mA
Eingangsstrom für Signal '1', typ.: 7 mA
Anzahl der digitalen Ausgänge: 2
Ausgangsstrom für Signal '1', max.: 0,1 A
Ausgangsspannung (DC): 24 V
Betriebstemperatur, min.: -20 °C
Betriebstemperatur, max.: 60 °C
Lagertemperatur, min.: -40 °C
Lagertemperatur, max.: 70 °C

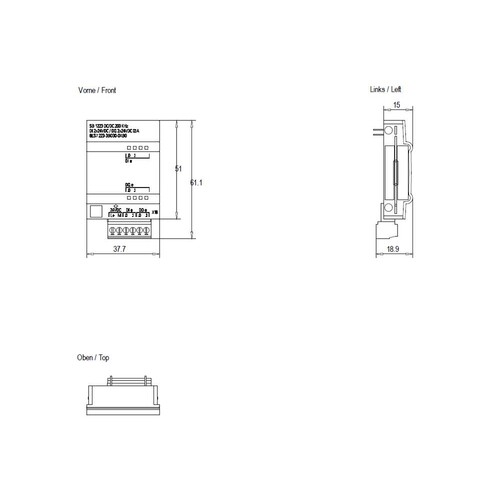

Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
Gewicht: 35 g
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 2
Anzahl der digitalen Ausgänge: 2
Art der Eingangsspannung: DC
Ausgangsstrom: 0.1 A
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: ohne V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 20.4|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: EV000461|28.8
Eingangsstrom bei Signal 1: 7 mA
Zulässige Spannung am Eingang: 0|28.8 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: ATEX Gas-Ex-Schutz, Kat. 3G ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
SIL gemäß IEC 61508: DC
