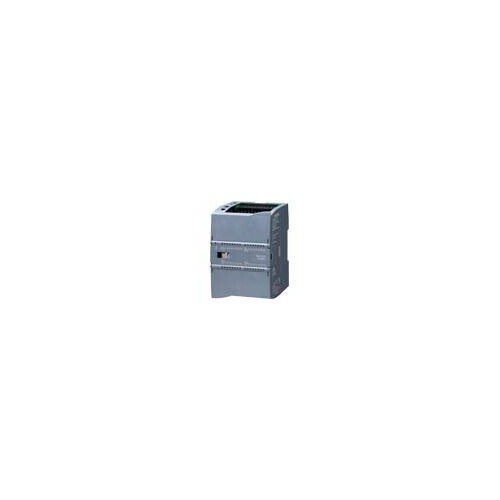

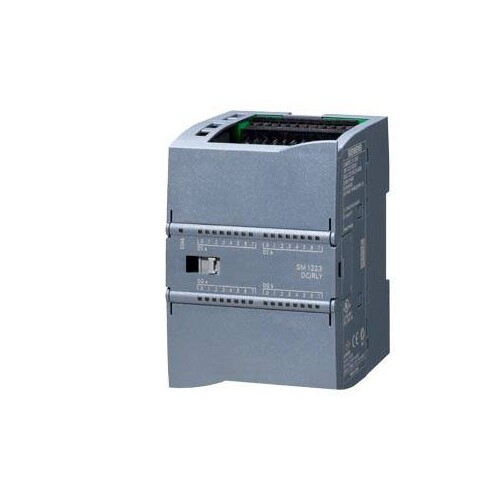

6ES7223-1PL32-0XB0 SIEMENS Simatic S7-1200 Digitale E/A SM 1223 16 DI/16 DO

21103636
4370639
1 Stk
6940408102019
CN
85389091
6ES7223-1PL32-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitale E/A SM 1223, 16DI/16DO, 16DI DC 24V, Sink/Source, 16DO, Relais 2A SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Anmerkungen zur LIMMERT-KI

Das SIEMENS Simatic S7-1200 Digitale E/A SM 1223 Modul ist ein vielseitiges Erweiterungsmodul für die SIMATIC S7-1200 Steuerung. Es bietet 16 digitale Eingänge und 16 digitale Ausgänge, die für verschiedene Anwendungen in der Automatisierungstechnik geeignet sind. Mit einer Versorgungsspannung von 24 V DC und einem maximalen Ausgangsstrom von 2 A pro Kanal gewährleistet das Modul eine zuverlässige Leistung. Die kompakten Abmessungen von 70 mm Breite, 100 mm Höhe und 75 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Die Schutzart IP20 und das Kunststoffgehäuse sorgen für eine sichere Anwendung in industriellen Umgebungen. Mit einer Verlustleistung von nur 10 W und einem Betriebstemperaturbereich von -20 °C bis +60 °C ist das Modul sowohl effizient als auch robust. Ideal für den Einsatz in modernen Automatisierungslösungen.

Produktinfos

Versorgungsspannung (DC): 24 V
Zulässiger Bereich, untere Grenze (DC): 20,4 V
Zulässiger Bereich, obere Grenze (DC): 28,8 V
Eingangsstrom (max.): 180 mA
Anzahl der Eingänge: 16
Anzahl der Ausgänge: 16
Ausgangsstrom (max.): 2 A
Schaltvermögen der Ausgänge (ohmsche Last): 2 A
Schaltvermögen der Ausgänge (Lampenlast): 30 W DC / 200 W AC
Eingangsspannung (Nennwert): 24 V
Eingangsspannung für Signal '0': 5 V bei 1 mA
Eingangsspannung für Signal '1': 15 V bei 2,5 mA
Eingangsverzögerung (parametrierbar): Ja
Verlustleistung (typ.): 10 W
Betriebstemperaturbereich: -20 °C bis +60 °C

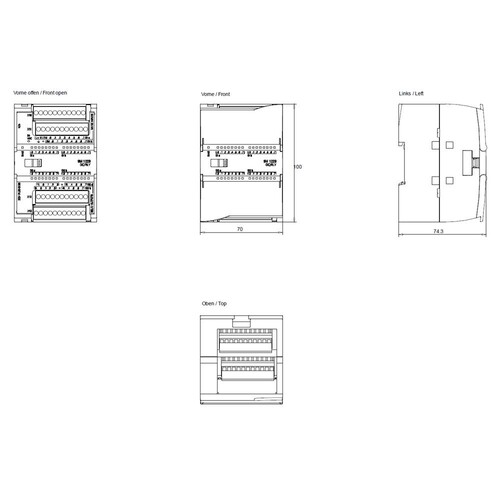

Maße (B x H x T): 70 mm x 100 mm x 75 mm
Gewicht: 350 g
Schutzart: IP20
Material des Gehäuses: Kunststoff
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 16
Anzahl der digitalen Ausgänge: 16
Art der Eingangsspannung: DC
Ausgangsstrom: 2 A
Versorgungsspannung AC 50 Hz: 5|250 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 5|250 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 2 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 4 mA
Zulässige Spannung am Eingang: 0|30 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 0.2|12.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 100
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|12.8
Explosionsschutz-Kategorie für Staub: ohne
Breite: 70|30 mm
Höhe: 100 mm
Tiefe: 75 mm
SIL gemäß IEC 61508: 20.4|28.8
