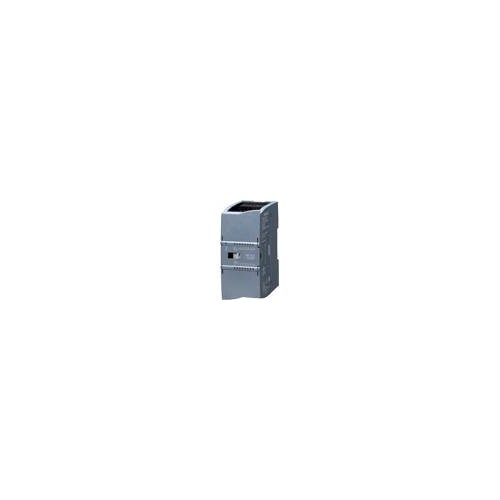

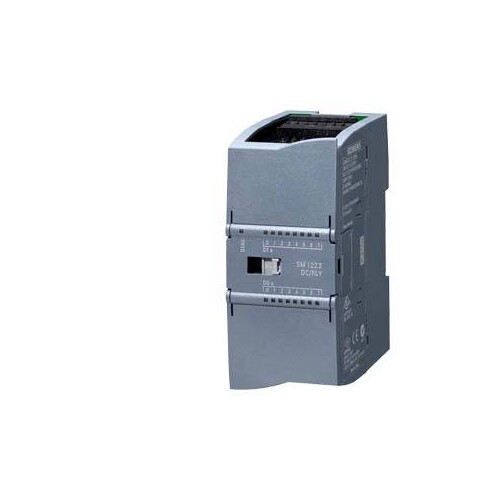

6ES7223-1PH32-0XB0 SIEMENS Simatic S7- 1200 Digitale E/A SM1223 8DI, 8DO

21233493
2859273
1 Stk
6940408101999
DE
85389091
6ES7223-1PH32-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitale E/A SM 1223, 8 DI/8 DO, 8 DI DC 24V, Sink/Source, 8 DO, Relais 2A SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1200 Digitale E/A SM 1223 ist ein leistungsstarkes Modul für industrielle Automatisierungslösungen. Mit 8 digitalen Eingängen und 8 digitalen Ausgängen, die als Relais konfiguriert sind, bietet es eine hohe Flexibilität für verschiedene Anwendungen. Die Nennversorgungsspannung beträgt 24 V DC, mit einem zulässigen Bereich von 20,4 V bis 28,8 V. Es unterstützt eine Vielzahl von Eingangsspannungen und hat eine maximale Verlustleistung von 5,5 W. Die Schutzart IP20 gewährleistet den sicheren Betrieb in geschützten Umgebungen. Mit kompakten Abmessungen von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe ist es ideal für den Einsatz in Schaltschrankanwendungen. Das Modul ist für Temperaturen von -20 °C bis 60 °C geeignet und bietet eine zuverlässige Leistung in anspruchsvollen Umgebungen.

Produktinfos

Produkttyp-Bezeichnung: SM 1223, DI 8x24 VDC, DO 8x Relais
Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung untere Grenze (DC): 20,4 V
Versorgungsspannung obere Grenze (DC): 28,8 V
Eingangsstrom: 145 mA
Anzahl der digitalen Eingänge: 8
Eingangsspannung: DC 24 V
Eingangsstrom für Signal '1': 2,5 mA
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom für Signal '1': 2 A
Ausgangsspannung Nennwert (DC): 5 V bis 30 V
Ausgangsspannung Nennwert (AC): 5 V bis 250 V
Schaltvermögen der Ausgänge bei ohmscher Last: 2 A
Schutzart: IP20
Umgebungstemperatur im Betrieb min.: -20 °C
Umgebungstemperatur im Betrieb max.: 60 °C
Breite: 45 mm
Höhe: 100 mm
Tiefe: 75 mm
Gewicht: 230 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 8
Art der Eingangsspannung: DC
Ausgangsstrom: 2 A
Versorgungsspannung AC 50 Hz: 5|250 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 5|250 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 2 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 4 mA
Zulässige Spannung am Eingang: 0|30 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 0.2|12.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 100
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|12.8
Explosionsschutz-Kategorie für Staub: ohne
Breite: 45|30 mm
Höhe: 100 mm
Tiefe: 75 mm
SIL gemäß IEC 61508: 20.4|28.8
