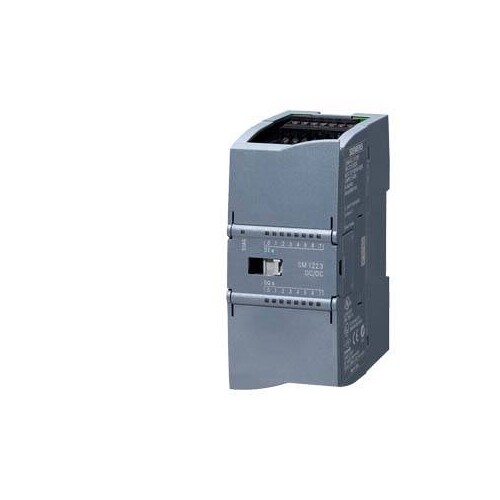

6ES7223-1BH32-0XB0 SIEMENS Simatic S7- 1200 Digitale E/A SM 1223, 8DI / 8DO

21222293
2836899
1 Stk
6940408101982
DE
85389091
6ES7223-1BH32-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitale E/A SM 1223, 8 DI/8 DO, 8 DI DC 24V, Sink/Source, 8 DO, Transistor 0,5A SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1200 Digitale E/A SM 1223 Modul von Siemens ist eine hochmoderne Lösung für die Automatisierungstechnik. Mit 8 digitalen Eingängen (DC 24 V) und 8 digitalen Ausgängen (Transistor, 0,5 A) bietet dieses Modul eine flexible und leistungsstarke Schnittstelle für industrielle Anwendungen. Es unterstützt eine Versorgungsspannung von 24 V DC mit einem zulässigen Spannungsbereich von 20,4 bis 28,8 V. Die kompakte Bauweise mit Abmessungen von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Mit einer hohen Betriebstemperatur von bis zu 60 °C und einer Schutzart von IP20 ist das Modul ideal für den Einsatz in anspruchsvollen Umgebungen geeignet. Die einfache Montage und der Schraubanschluss machen die Installation effizient und benutzerfreundlich.

Produktinfos

Versorgungsspannung (DC): 24 V
Zulässiger Spannungsbereich, untere Grenze (DC): 20.4 V
Zulässiger Spannungsbereich, obere Grenze (DC): 28.8 V
Eingangsstrom von Backplane Bus (max.): 145 mA
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom (max.): 0.5 A
Eingangsspannung: DC
Eingangsspannung für Signal '0': 5 V DC bei 1 mA
Eingangsspannung für Signal '1': 15 V DC bei 2.5 mA
Schutzart: IP20
Betriebstemperaturbereich: -20 °C bis +60 °C

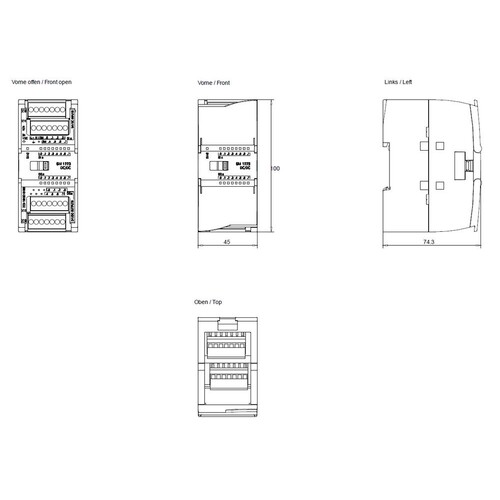

Breite: 45 mm
Höhe: 100 mm
Tiefe: 75 mm
Gewicht: 210 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 8
Art der Eingangsspannung: DC
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 20.4|28.8 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 20.4|28.8 V
Ausführung des elektrischen Anschlusses: Schraubanschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0.5 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 4 mA
Zulässige Spannung am Eingang: 0|30 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 0.2|12.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 100
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|12.8
Explosionsschutz-Kategorie für Staub: ohne
Breite: 45|30 mm
Höhe: 100 mm
Tiefe: 75 mm
SIL gemäß IEC 61508: 20.4|28.8
