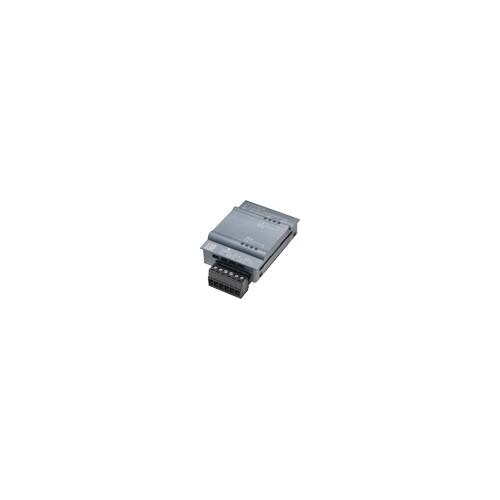

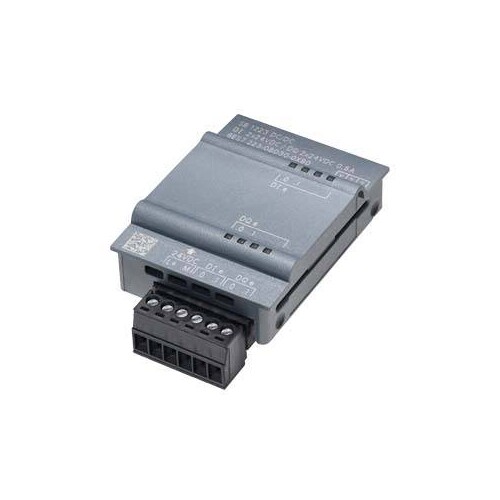

6ES7223-0BD30-0XB0 Siemens Simatic S7- 1200, DIGITALE E/A SB 1223, 2 DI / 2 DO

21614252
5010340
1 Stk
6940408100466
CN
85389091
6ES7223-0BD30-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitale E/A SB 1223, 2 DI/2 DO, 2 DI DC 24V/2 DO DC 24V SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Wenn Sie Ihre SIMATIC S7-1200 - CPU nur um wenige Ein- oder Ausgänge erweitern müssen, sind Signalboards eine gute Alternative zu Signalmodulen. Signalboards werden direkt auf die Frontseite des Controllers gesteckt (auch bei CPU 1211C möglich) und sind als digitale und analoge Eingangs-, Ausgangs- und Mischmodule verfügbar. Auch ein Kommunikationsboard mit RS 485 - Schnittstelle ist lieferbar. Signalboards ermöglichen also auch eine nachträgliche Erweiterung der Konfiguration ohne zusätzlichen Platzbedarf im Schaltschrank.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-1200 Digital I/O Modul SB 1223 bietet eine flexible Lösung zur Erweiterung Ihrer Automatisierungssysteme. Mit 2 digitalen Eingängen und 2 digitalen Ausgängen, die jeweils für 24 V DC ausgelegt sind, ermöglicht dieses Modul eine einfache Integration in bestehende Systeme. Die Versorgungsspannung liegt im Bereich von 20,4 bis 28,8 V DC, während der maximale Ausgangsstrom pro Kanal 0,5 A beträgt. Das Modul ist für Betriebstemperaturen von -20 bis 60 °C geeignet und bietet eine kompakte Bauform mit Abmessungen von 38 mm Breite, 62 mm Höhe und 21 mm Tiefe. Mit einem Gewicht von nur 40 g ist es leicht und einfach zu installieren. Das SB 1223 ist ideal für Anwendungen in der Industrieautomatisierung und ermöglicht eine unkomplizierte Erweiterung der I/O-Kapazitäten Ihrer SIMATIC S7-1200 Steuerung.

Produktinfos

Produktbezeichnung: SB 1223, DI 2x24 V DC/DQ 2x24 V DC
Versorgungsspannung (DC): 20,4 - 28,8 V
Eingangsstrom: 50 mA
Ausgangsspannung: 24 V DC
Max. Ausgangsstrom pro Kanal: 0,5 A
Anzahl der digitalen Eingänge: 2
Anzahl der digitalen Ausgänge: 2
Eingangsspannung: 24 V DC
Eingangsstrom für Signal '1': 7 mA
Eingangsstrom für Signal '0': 1 mA
Eingangswiderstand: 0,6 Ω
Betriebstemperatur: -20 bis 60 °C
Lagertemperatur: -40 bis 70 °C

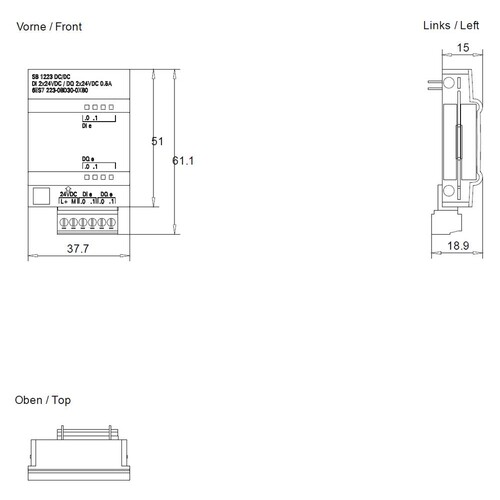

Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
Gewicht: 40 g
Schutzart: Ja (CE, CSA, UL, etc.)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 2
Anzahl der digitalen Ausgänge: 2
Art der Eingangsspannung: DC
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 20.4|28.8 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 20.4|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0.5 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 7 mA
Zulässige Spannung am Eingang: 0|28.8 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0.2|12.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 62
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|12.8
Explosionsschutz-Kategorie für Staub: ohne
Breite: 38|30 mm
Höhe: 62 mm
Tiefe: 21 mm
SIL gemäß IEC 61508: 20.4|28.8
