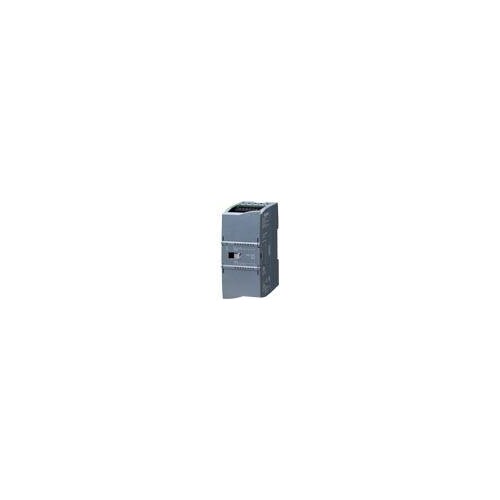

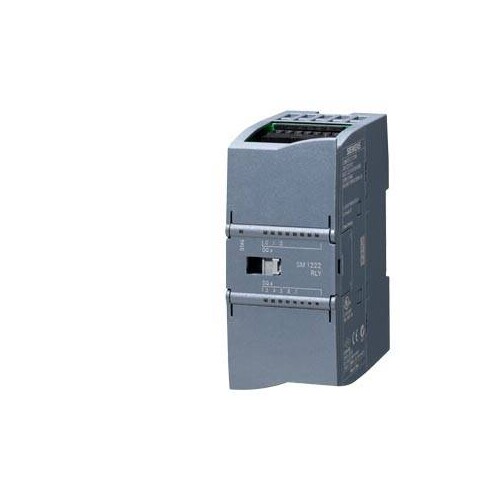

6ES7222-1HF32-0XB0 SIEMENS Simatic S7- 1200 Digitalausgabe SM1222, 8DO

21232184
2859271
1 Stk
6940408101944
CN
85389091
6ES7222-1HF32-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitalausgabe SM 1222, 8 DO, Relais 2A SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-1200 Digitalausgabe SM 1222 ist ein leistungsstarkes Modul mit 8 digitalen Ausgängen, das für die Verwendung in Automatisierungssystemen konzipiert wurde. Mit einer Versorgungsspannung von 20,4 V bis 28,8 V DC und einem maximalen Schaltvermögen von 2 A bei ohmscher Last, ist dieses Modul ideal für vielfältige Anwendungen. Die Relaisausgänge sind für Lampenlasten von bis zu 30 W bei DC und 200 W bei AC ausgelegt. Mit einem kompakten Design von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe bietet es eine platzsparende Lösung für Schaltschrankanwendungen. Das Modul unterstützt eine Umgebungstemperatur von -20 °C bis +60 °C und ist mit einem Gewicht von nur 190 g leicht zu integrieren. Es ist die perfekte Wahl für die Anpassung und Erweiterung Ihrer SIMATIC S7-1200 Steuerung.

Produktinfos

Versorgungsspannung (DC): 20,4 V bis 28,8 V
Anzahl der Ausgänge: 8
Kurzschlussschutz: Nein; extern vorzusehen
Schaltvermögen bei ohmscher Last: max. 2 A
Schaltvermögen bei Lampenlast (DC): max. 30 W
Schaltvermögen bei Lampenlast (AC): max. 200 W
Nennwert Ausgangsspannung (DC): 5 V bis 30 V
Nennwert Ausgangsspannung (AC): 5 V bis 250 V
Ausgangsstrom für Signal '1': max. 2 A
Ausgangsverzögerung bei ohmscher Last (0 nach 1): max. 10 ms
Anzahl der Relaisausgänge: 8
Versorgungsnennspannung der Relaisspule: 24 V (DC)
Anzahl Schaltspiele: max. 10 Mio.
Temperaturbereich im Betrieb: -20 °C bis +60 °C

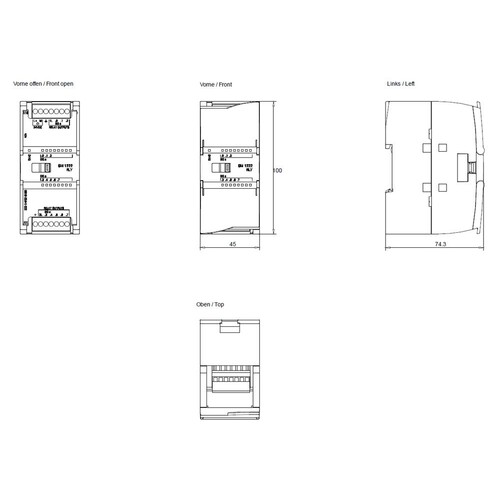

Breite: 45 mm
Höhe: 100 mm
Tiefe: 75 mm
Gewicht: ca. 190 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom: 2 A
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 5|250 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: DC
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: 10|10 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 10|10 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 45 mm
Höhe: 100 mm
Tiefe: 75|250 mm
SIL gemäß IEC 61508: 20.4|28.8
