  6. 6ES7222-1BD30-0XB0 Siemens Simatic S7- 1200, DIGITALAUSGABE SB 1222, 4DQ, 24VDC

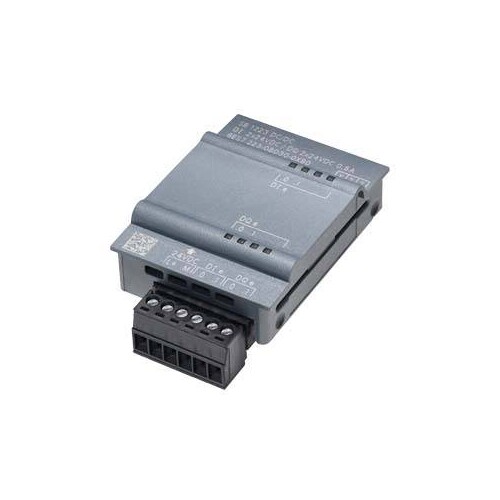

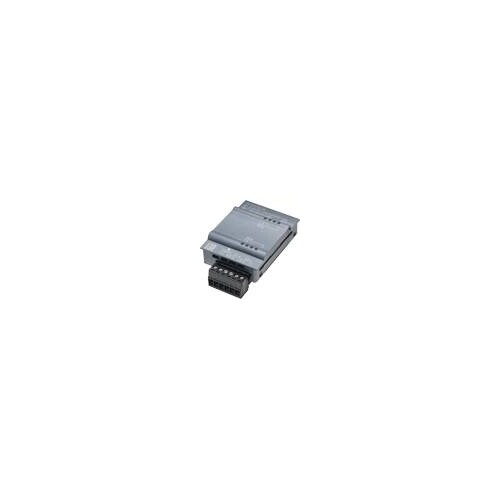

6ES7222-1BD30-0XB0 Siemens Simatic S7- 1200, DIGITALAUSGABE SB 1222, 4DQ, 24VDC

21614245
1842986
1 Stk
6940408100794
CN
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7222-1BD30-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Digitalausgabe SB 1222, 4DQ, DC 24V 200kHz SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Wenn Sie Ihre SIMATIC S7-1200 - CPU nur um wenige Ein- oder Ausgänge erweitern müssen, sind Signalboards eine gute Alternative zu Signalmodulen. Signalboards werden direkt auf die Frontseite des Controllers gesteckt (auch bei CPU 1211C möglich) und sind als digitale und analoge Eingangs-, Ausgangs- und Mischmodule verfügbar. Auch ein Kommunikationsboard mit RS 485 - Schnittstelle ist lieferbar. Signalboards ermöglichen also auch eine nachträgliche Erweiterung der Konfiguration ohne zusätzlichen Platzbedarf im Schaltschrank.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1200 Digitalausgabe SB 1222 ist ein leistungsstarkes Modul mit 4 digitalen Ausgängen, das für Anwendungen mit 24 V DC und einer Frequenz von 200 kHz ausgelegt ist. Mit einer maximalen Schaltleistung von 0,1 A und einem MOSFET-Ausgangstyp bietet es zuverlässige Leistung in industriellen Steuerungsanwendungen. Die kompakte Bauweise mit Abmessungen von 38 mm Breite, 62 mm Höhe und 21 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Das Modul ist für den Betrieb in einem Temperaturbereich von -20 °C bis 60 °C geeignet und unterstützt eine maximale Kabellänge von 50 m. Mit einer Diagnoseanzeige über LEDs und einer Vielzahl von Zertifizierungen ist das SB 1222 eine flexible Lösung für die Erweiterung Ihrer SIMATIC S7-1200 Steuerung.

Produktinfos

Produktbezeichnung: SB 1222, DQ 4x24 V DC 200 kHz
Eingangsstrom: 35 mA
Leistungsaufnahme: 0.5 W
Anzahl der digitalen Ausgänge: 4
Art der digitalen Ausgänge: MOSFET (transistor)
Schaltleistung der Ausgänge: 0.1 A
Lastwiderstandsbereich: 11 Ω
Ausgangsspannung (DC): 24 V
Ausgangsstrom für Signal "1" (max.): 0.1 A
Kabellänge (max.): 50 m
Diagnoseanzeige LED: Ja
Betriebstemperatur (min.): -20 °C
Betriebstemperatur (max.): 60 °C
Lagertemperatur (min.): -40 °C
Lagertemperatur (max.): 70 °C
Luftdruck (min.): 660 hPa
Luftdruck (max.): 1080 hPa
Relative Luftfeuchtigkeit (max.): 95 %
Gehäusematerial (Front): Kunststoff

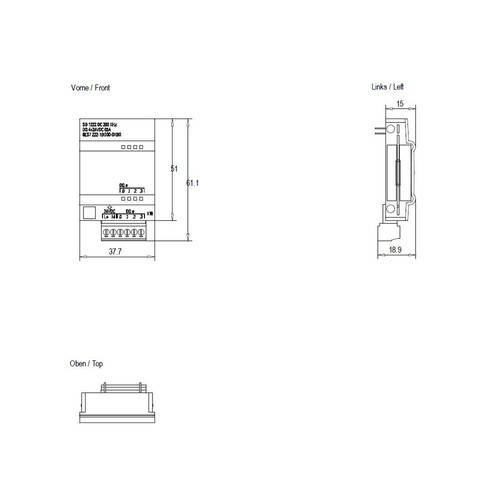

Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
Gewicht: 35 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21626838
Preisanzeige nur nach Anmeldung
21563312
Preisanzeige nur nach Anmeldung
21614413
Preisanzeige nur nach Anmeldung
20271811
Preisanzeige nur nach Anmeldung
24090662
Preisanzeige nur nach Anmeldung
20921608
Preisanzeige nur nach Anmeldung
21097014
Preisanzeige nur nach Anmeldung
02153104
Preisanzeige nur nach Anmeldung
20030836
Preisanzeige nur nach Anmeldung
02153111
Preisanzeige nur nach Anmeldung
01271641
Preisanzeige nur nach Anmeldung
02214599
Preisanzeige nur nach Anmeldung
02009793
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7222-1BD30-0XB0

Produktinfos

Anzahl der digitalen Ausgänge: 4
Ausgangsstrom: 0.1 A
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 62 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 20.4|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: ohne V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 38 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
SIL gemäß IEC 61508: DC
