6ED1055-1NB10-0BA2 SIEMENS LOGO DM16 24R Erw.-Mod., 24VDC/24VDC/REL. 4TE 8DE/8DA

10053708
4766354
1 Stk
4034106029500
CN
85389091
6ED1055-1NB10-0BA2
beantwortete(n) Fragen weitere Varianten

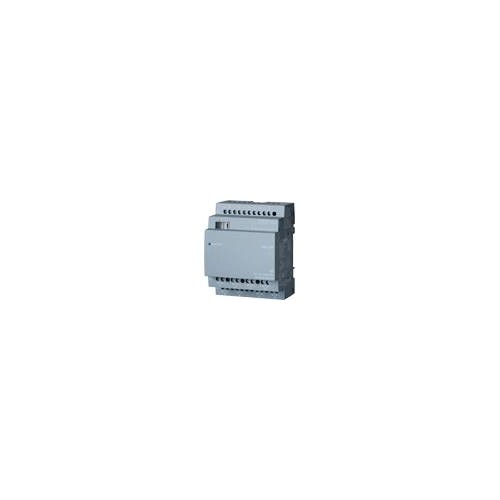

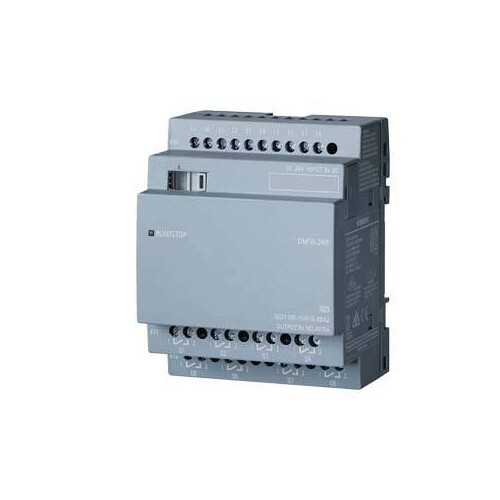

LOGO! DM16 24R Erweit.-Modul, SV/E/A: DC 24V/DC 24V/Relais, 8 DE/8 DA, 4TE für LOGO! 8 Die LOGO!-Erweiterungsmodule ermöglichen es, eine LOGO!-Konfiguration sehr individuell auszubauen. Ein LOGO! 8 Grundgerät kann auf 24 digitale Eingänge, 20 digitale Ausgänge, 8 analoge Eingänge und 8 analoge Ausgänge ausgebaut werden. Hierfür stehen zehn verschiedene Erweiterungsmodule zur Verfügung, die bei unterschiedlicher Eingangsspannung die Ergänzung um digitale und analoge Ein- und Ausgänge ermöglichen.
Anmerkungen zur LIMMERT-KI

Das LOGO! DM16 24R Erweiterungsmodul von Siemens ist eine vielseitige Lösung zur Erweiterung von LOGO! 8 Steuerungen. Mit einer Nennversorgungsspannung von 24V DC und 8 digitalen Eingängen sowie 8 Relais-Ausgängen ermöglicht dieses Modul eine flexible Anpassung an verschiedene Automatisierungsbedürfnisse. Die zulässigen Eingangsspannungen liegen zwischen 20,4 V und 28,8 V, während die Ausgänge eine maximale Schaltleistung von 1 000 W bieten. Das Modul wird einfach auf einer 35 mm Hutschiene montiert und ist mit einer Schutzart von IP20 ausgestattet, was es für den Einsatz in geschützten Umgebungen geeignet macht. Mit seiner kompakten Bauweise von 71,5 mm Breite, 90 mm Höhe und 58 mm Tiefe ist es ideal für platzsparende Anwendungen.

Produktinfos

Versorgungsspannung (DC): 24 V
Zulässiger Bereich, untere Grenze (DC): 20,4 V
Zulässiger Bereich, obere Grenze (DC): 28,8 V
Anzahl der digitalen Eingänge: 8
Eingangsspannung: DC
Eingangsstrom für Signal '0', max.: 0,85 mA
Eingangsstrom für Signal '1', typ.: 2 mA
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom für Signal '1' Nennwert: 5 A
Mindestlaststrom für Signal '1': 100 mA
Schaltvermögen der Ausgänge bei Lampenlast, max.: 1 000 W
Schutzart (IP): IP20

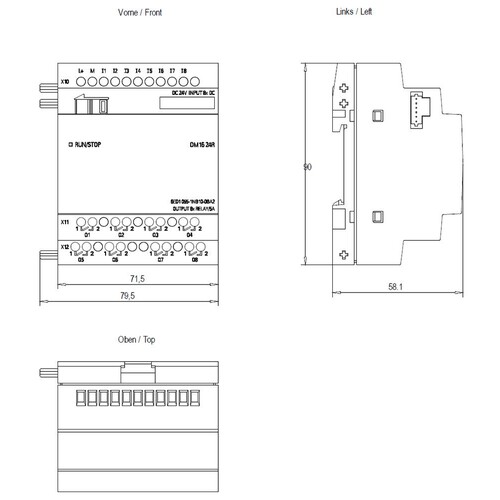

Breite: 71,5 mm
Höhe: 90 mm
Tiefe: 58 mm
Montageart: Hutschiene 35 mm

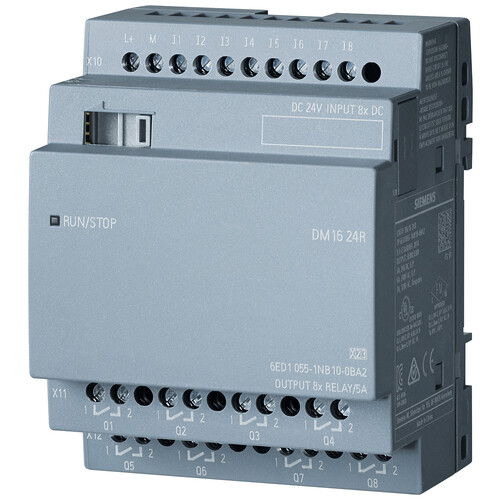

LOGO! DM16 24R

  • Spannungsversorgung: DC 24 V
  • Digitaleingänge: 8
  • Digitalausgänge: 8
  • Ausgänge: 5 A Relais
  • Schaltvermögen der Ausgänge: bei Lampenlast max. 1 000 W
  • Maße: B 71,5 x H 90 x T 58 mm
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 8
Art der Eingangsspannung: DC
Ausgangsstrom: 5 A
Versorgungsspannung AC 50 Hz: 0|265 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 0|265 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 5 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 2 mA
Zulässige Spannung am Eingang: 0|28.8 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 1.5|1.5 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 90
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV000494|1.5
Explosionsschutz-Kategorie für Staub: ohne
Breite: 71.5|28.8 mm
Höhe: 90 mm
Tiefe: 58 mm
SIL gemäß IEC 61508: 20.4|28.8
