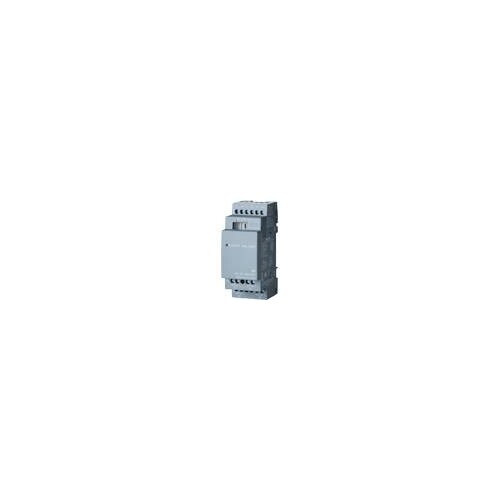

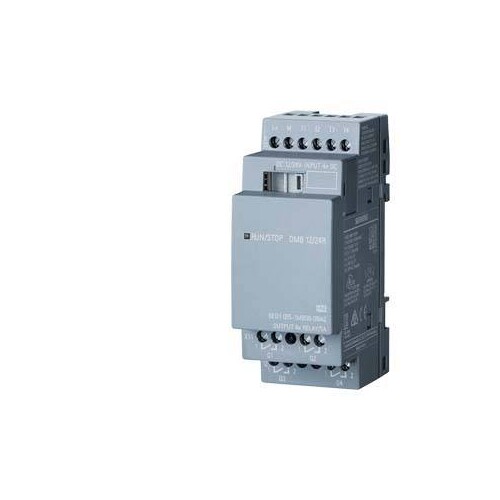

6ED1055-1MB00-0BA2 SIEMENS LOGO! DM8 12/24R ERW-Modul SV/E/A 12,24V/12V/24V/R

21616317
4766353
1 Stk
4034106029456
CN
85389091
6ED1055-1MB00-0BA2
beantwortete(n) Fragen weitere Varianten
LOGO! DM8 12/24R Erweit.-Modul, SV/E/A: 12, 24V/12V/24V/Relais, 2TE, 4 DE/4 DA für LOGO! 8 Die LOGO!-Erweiterungsmodule ermöglichen es, eine LOGO!-Konfiguration sehr individuell auszubauen. Ein LOGO! 8 Grundgerät kann auf 24 digitale Eingänge, 20 digitale Ausgänge, 8 analoge Eingänge und 8 analoge Ausgänge ausgebaut werden. Hierfür stehen zehn verschiedene Erweiterungsmodule zur Verfügung, die bei unterschiedlicher Eingangsspannung die Ergänzung um digitale und analoge Ein- und Ausgänge ermöglichen.
Anmerkungen zur LIMMERT-KI

Das LOGO! DM8 12/24R Erweiterungsmodul von Siemens ist eine vielseitige Lösung zur Erweiterung der LOGO! 8 Steuerungen. Mit einer Versorgungsspannung von 12V oder 24V DC ermöglicht dieses Modul den Anschluss von bis zu 4 digitalen Eingängen und 4 digitalen Ausgängen, die über Relais gesteuert werden. Es hat eine kompakte Bauweise von 35,5 mm Breite, 90 mm Höhe und 58 mm Tiefe und ist für die Montage auf einer 35 mm DIN-Schiene konzipiert. Die IP20 Schutzart gewährleistet den sicheren Betrieb in geschützten Umgebungen, während die Betriebstemperatur von 0 °C bis 55 °C eine breite Anwendbarkeit sicherstellt. Mit einer Schaltleistung von bis zu 1 000 W und einem maximalen Ausgangsstrom von 5 A ist dieses Modul ideal für verschiedene Automatisierungsanwendungen.

Produktinfos

Montageart: Auf 35 mm DIN-Schiene, 2 TE breit
Versorgungsspannung (DC): 12 V, 24 V
Zulässiger Spannungsbereich (DC): 10.8 V - 28.8 V
Anzahl der digitalen Eingänge: 4
Eingangsspannung: DC
Eingangsstrom für Signal '0': 0.88 mA
Eingangsstrom für Signal '1': 1.5 mA
Eingangsverzögerung (max.): 1.5 ms
Anzahl der digitalen Ausgänge: 4 (Relais)
Schaltleistung der Ausgänge (max.): 1 000 W (Lamp last)
Ausgangsstrom (Signal '1'): 5 A
IP-Schutzart: IP20
Betriebstemperatur (min.): 0 °C; ES03 und höher: -20 °C
Betriebstemperatur (max.): 55 °C

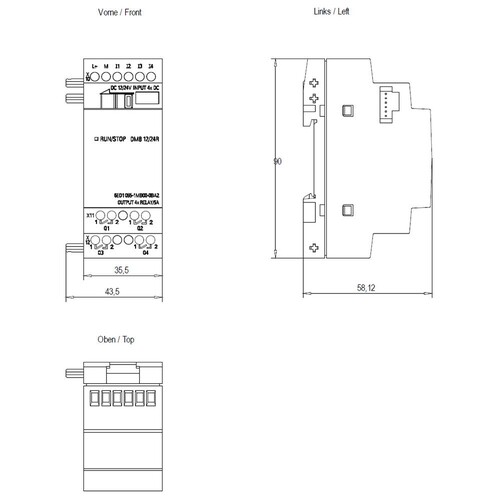

Breite: 35.5 mm
Höhe: 90 mm
Tiefe: 58 mm

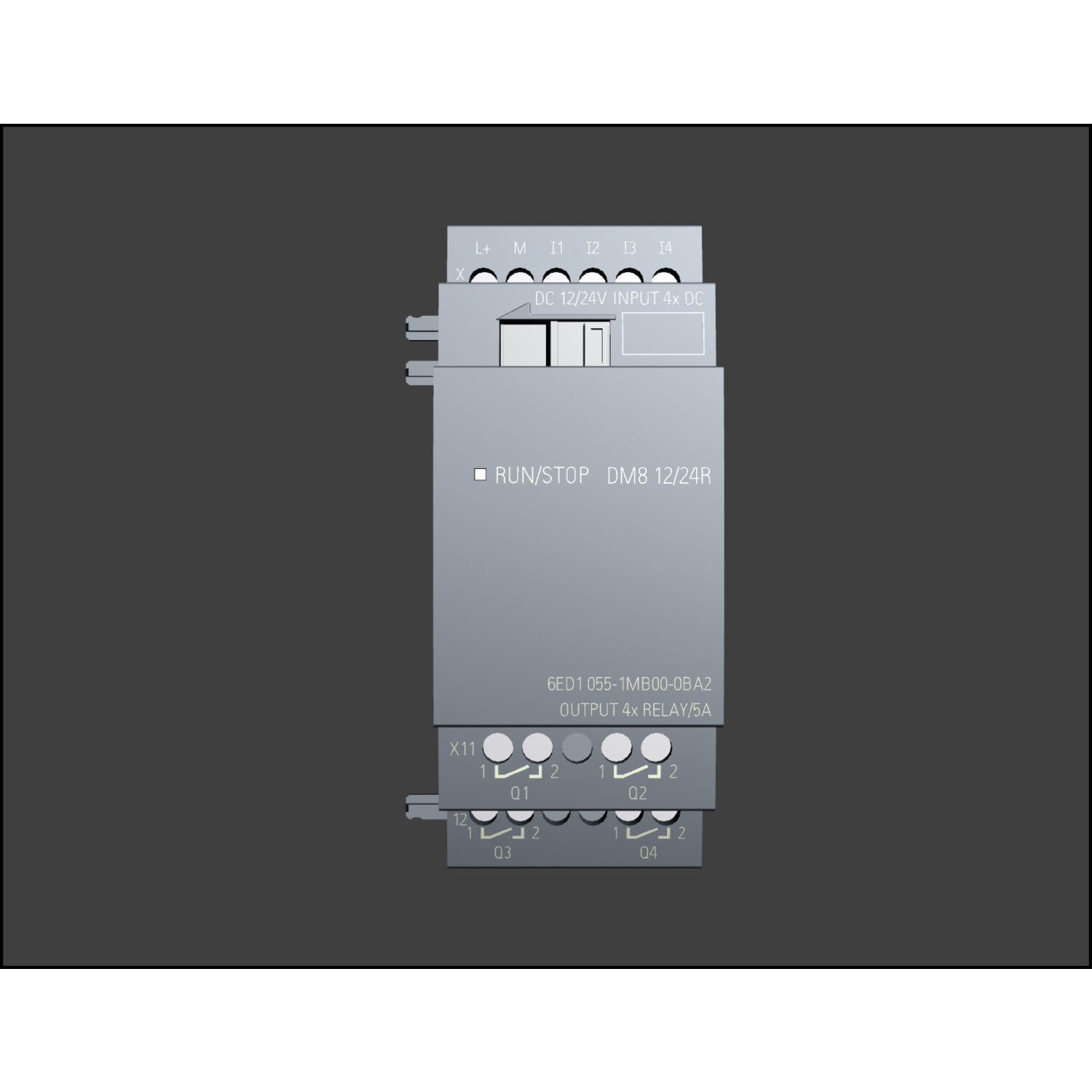

LOGO! DM8 12/24 R

  • Spannungsversorgung: DC 12…24 V
  • Digitaleingänge: 4
  • Digitalausgänge: 4
  • Ausgänge: 5 A Relais
  • Schaltvermögen der Ausgänge: Lampenlast max. 1 000 W
  • Maße: B 35,5 x H 90 x T 58 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 4
Anzahl der digitalen Ausgänge: 4
Art der Eingangsspannung: DC
Ausgangsstrom: 5 A
Versorgungsspannung AC 50 Hz: 0|265 V
Versorgungsspannung DC: 10.8|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 0|265 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 5 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 1.5 mA
Zulässige Spannung am Eingang: 0|28.8 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 1.5|1.5 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 90
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV000494|1.5
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35.5|28.8 mm
Höhe: 90 mm
Tiefe: 58 mm
SIL gemäß IEC 61508: 10.8|28.8
