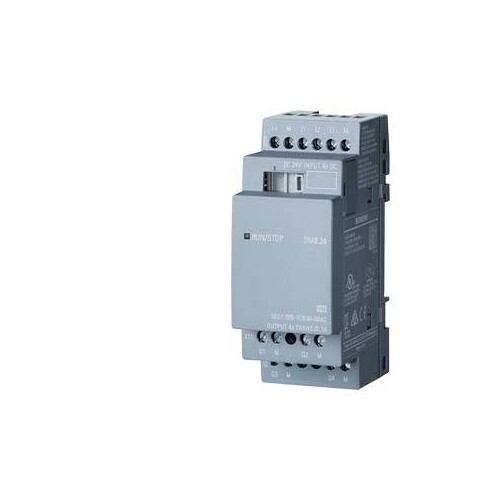

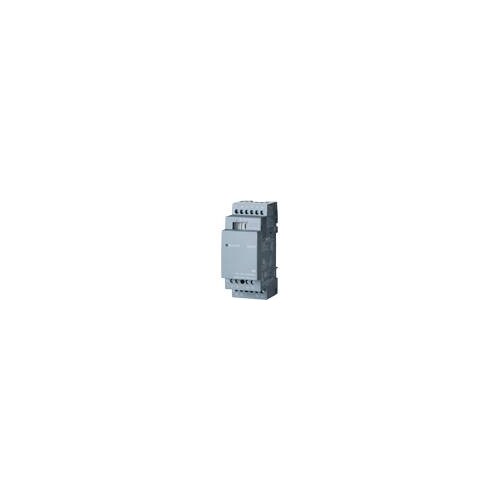

6ED1055-1CB00-0BA2 SIEMENS LOGO! DM8 24 Erw.-Modul, 24V/24V/TRANS., 4 DE/ 4

10053694
4766348
1 Stk
4034106029432
CN
85389091
6ED1055-1CB00-0BA2
beantwortete(n) Fragen weitere Varianten
LOGO! DM8 24 Erweiterungsmodul, SV/E/A: 24V/24V/trans., 4 DE/4 DA für LOGO! 8 Die LOGO!-Erweiterungsmodule ermöglichen es, eine LOGO!-Konfiguration sehr individuell auszubauen. Ein LOGO! 8 Grundgerät kann auf 24 digitale Eingänge, 20 digitale Ausgänge, 8 analoge Eingänge und 8 analoge Ausgänge ausgebaut werden. Hierfür stehen zehn verschiedene Erweiterungsmodule zur Verfügung, die bei unterschiedlicher Eingangsspannung die Ergänzung um digitale und analoge Ein- und Ausgänge ermöglichen.
Anmerkungen zur LIMMERT-KI

Das LOGO! DM8 24 Erweiterungsmodul von Siemens ist eine leistungsstarke Ergänzung für die LOGO! 8 Steuerung. Mit einer Versorgungsspannung von 24 V DC und der Fähigkeit, 4 digitale Eingänge und 4 digitale Ausgänge zu verarbeiten, bietet es Flexibilität für verschiedene Anwendungen. Die Module sind einfach auf einem standardisierten 35 mm Profil zu montieren und ermöglichen eine einfache Integration in bestehende Systeme. Mit einem maximalen Ausgangsstrom von 0,3 A und einem Kurzschlussschutz sind die Ausgänge sicher und zuverlässig. Das Modul erfüllt die Schutzart IP20 und kann in einem Temperaturbereich von 0 °C bis 55 °C betrieben werden. Ideal für industrielle Automatisierungsprojekte, bietet dieses Modul die Möglichkeit zur Erweiterung der LOGO! Steuerung um digitale und analoge Ein- und Ausgänge. Vertrauen Sie auf die hohe Qualität und Zuverlässigkeit von Siemens.

Produktinfos

Modultyp: LOGO! DM8 24
Versorgungsspannung: 24 V DC
Zulässige Spannung (untere Grenze): 20,4 V
Zulässige Spannung (obere Grenze): 28,8 V
Anzahl der digitalen Eingänge: 4
Eingangsspannung: DC
Eingangsstrom für Signal '0' (max.): 0,88 mA
Eingangsstrom für Signal '1' (typ.): 2,1 mA
Eingangswiderstand (0->1): max. 1,5 ms
Eingangswiderstand (1->0): max. 1,5 ms
Anzahl der digitalen Ausgänge: 4
Ausgangsschutz: ja (Kurzschlussschutz)
Ausgangsstrom (Signal '1'): 0,3 A
Frequenz der Schaltung (last resistiv): max. 10 Hz
Frequenz der Schaltung (last induktiv): max. 0,5 Hz
Schutzart: IP20
Betriebstemperatur (min): 0 °C
Betriebstemperatur (max): 55 °C

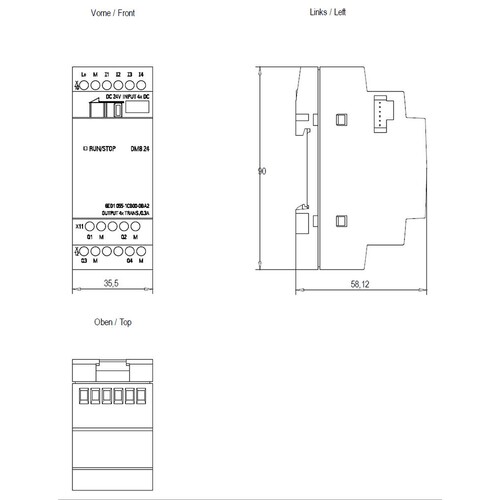

Breite: 35,5 mm
Höhe: 90 mm
Tiefe: 58 mm
Anschlussart: Schraub-/Federzuganschluss

LOGO! DM8 24

  • Spannungsversorgung: DC 24 V
  • Digitaleingänge: 4
  • Digitalausgänge: 4
  • Versorgungsspannung: DC 24 V
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 4
Anzahl der digitalen Ausgänge: 4
Art der Eingangsspannung: DC
Ausgangsstrom: 0.3 A
Versorgungsspannung AC 50 Hz: 0|28.8 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 0|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0.3 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 2.1 mA
Zulässige Spannung am Eingang: 0|28.8 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 2|1.5 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 90
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV000494|2
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35.5|28.8 mm
Höhe: 90 mm
Tiefe: 58 mm
SIL gemäß IEC 61508: 20.4|28.8
