CR3002 IFM Electronic Steuerungen für mobile Arbeitsmaschinen

24063523
3889659
1 Stk
DE
85437090
R360/PWM-ANALOG-MODULE/PCB
Anmerkungen zur LIMMERT-KI

Das CR3002 von IFM Electronic ist ein PWM/Analogmodul, das zur Umwandlung eines ecomat100 Controller PWM-Signals in eine analoge Spannung dient. Es arbeitet mit einer Betriebsspannung von 24 V DC (max. 30 V DC) und hat eine Strombelastbarkeit von weniger als 20 mA. Mit einem kompakten Aufbau von 49 x 30 x 15 mm und einem Temperaturbereich von -40 bis 85 °C ist es für anspruchsvolle Umgebungen geeignet. Das Modul bietet eine Ausgangsspannung von 0...10 V DC und ist mit einer PWM-Frequenz von 122 Hz ausgestattet. Die Welligkeit bei einem PWM-Wert von 50% beträgt maximal 250 mVss. Die Anschlussbelegung erfolgt über 5 Schraubklemmen mit einem Querschnitt von 2,5 mm², was eine einfache Integration in bestehende Systeme ermöglicht. Dieses Modul ist ideal für mobile Arbeitsmaschinen und andere Anwendungen, bei denen eine präzise Steuerung erforderlich ist.

Produktinfos

Betriebsspannung: 24 V DC (max. 30 V DC)
Strombelastbarkeit: < 20 mA
Eingangssignal: 24 V DC PWM-Signal
Ausgangsspannung: 0...10 V DC

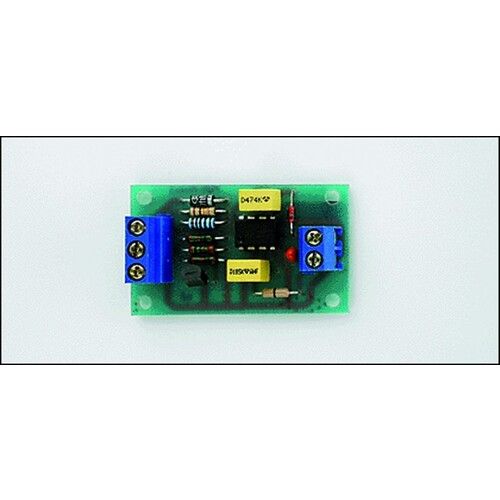

Aufbau: Leiterplatte, 49 x 30 x 15 mm
Umgebungstemperatur: -40...85 °C
PWM-Frequenz: 122 Hz
Welligkeit bei PWM-Wert 50%: ≤ 250 mVss
Anschlussbelegung: 5 Schraubklemmen (2,5 mm²)
