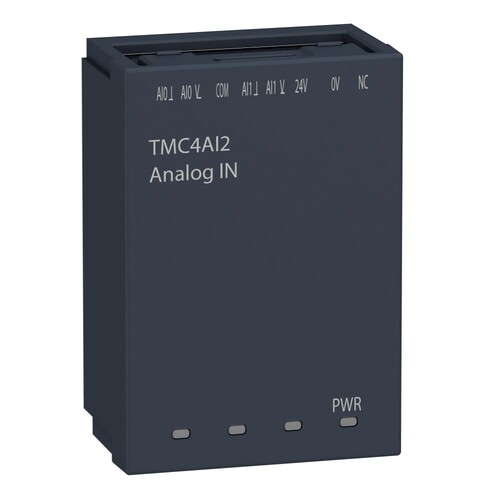

TMC4AI2 Schneider E. Cartridge M241, 2 analoge Stromeingänge

28522635
4745640
1 Stk
3606480649165
43606480649163
ID
8538909999
Steckmodul für Modicon M241 SPS-Steuerung. Zur einfachen und platzsparenden Erweiterung der Steuerung. Insgesamt 2 analoge Eingänge (0V bis 10V / 0mA bis 20mA / 4mA bis 20mA) mit 12Bit Auflösung. Anschluss über Schraubklemmleiste.
Anmerkungen zur LIMMERT-KI

Die TMC4AI2 Cartridge von Schneider Electric ist eine hochmoderne Erweiterung für die Modicon M241 SPS-Steuerung, die zwei analoge Stromeingänge bietet. Diese Cartridge unterstützt Eingangsbereiche von 4...20 mA, 0...20 mA und 0...10 V, und gewährleistet eine Auflösung von 16 Bit für präzise Messungen. Mit einer Abtastdauer von 10 ms und einem maximalen absoluten Messfehler von +/- 0,2 % bei 25 °C ist sie ideal für anspruchsvolle Anwendungen. Die kompakte Bauweise mit Abmessungen von 50 mm Höhe, 34 mm Breite und 21 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Die elektrische Verbindung erfolgt über einen Federzugklemmenblock, was die Installation erleichtert. Diese Cartridge ist die perfekte Lösung für die Erweiterung Ihrer Steuerungssysteme mit analogen Eingängen.

Produktinfos

Produktserie: Modicon M241
Produktkomponententyp: Cartridge für Analogeingang
Kompatibilität: Modicon M241C
Anzahl der Analogeingänge: 2
Messeingänge: 4...20 mA, 0...20 mA, 0...10 V
Auflösung des analogen Eingangs: 16 bit
LSB-Wert (Spannung): 1 mV
LSB-Wert (Strom): 2 µA
Abtastdauer: 10 ms
Absoluter Messfehler: +/- 0.2 % (25 °C)
Temperaturdrift: +/- 0,006 %SEW/°C
Wiederholgenauigkeit: +/- 0,2 %SEW
Nichtlinearität: +/- 0,05 %SEW
Übersprechen: 80 dB
Kabeltyp: Twisted-Pair-Kabel (geschirmt)
Elektrische Verbindung: 1 Federzugklemmenblock (3,81 mm) 1,5 mm²
Kabelabstand zwischen Geräten: 30 m
Isolation: Nicht isoliert zwischen Eingängen, 500 V DC zwischen Eingang und interner Logik
Nennhilfsspannungsbereich: 20,4-28,8 V
Lokale Signalisierung: 1 LED grün PWR
Höhe: 50 mm
Tiefe: 21 mm
Breite: 34 mm
Produktgewicht: 0,055 kg
Montage: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der analogen Eingänge: 2
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Ja
    Eingang, Spannung: Ja
    Ausgang, Spannung: Nein
    Ausgang, Strom: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausführung des elektrischen Anschlusses: Schraubanschluss
    Weitere Details
    Eingangssignal konfigurierbar: Nein
    Auflösung der Analogeingänge: 12 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 12 Bit
    Analoge Eingänge konfigurierbar: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Nein
    Analoge Ausgänge konfigurierbar: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 34 mm
    Höhe: 50 mm
    Tiefe: 21 mm
    SIL gemäß IEC 61508: ohne
    Leistungsaufnahme: 1.1
