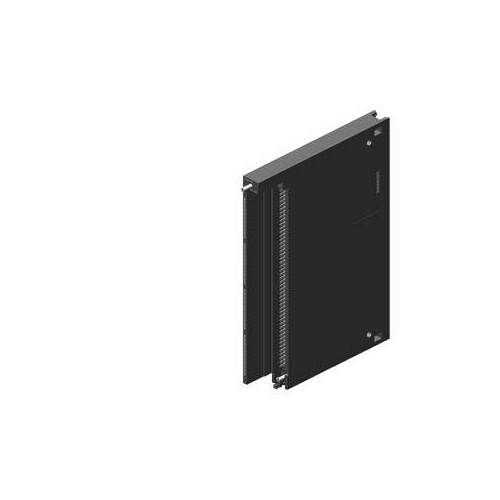

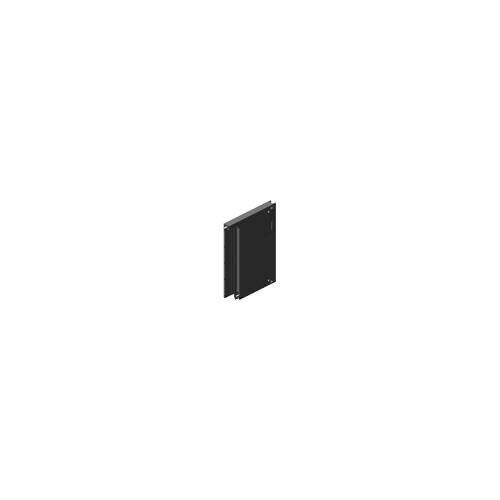

6ES7432-1HF000AB0 SIEMENS SIMATIC S7-400 ANALOGAUSGABE SM432 8AA 13 BIT

02279335
4987973
1 Stk
4025515129011
DE
85389091
6ES7432-1HF00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-400, Analogausgabe SM 432, potentialgetrennt 8 AA, Aufloesung 13 bit, U/I
Anmerkungen zur LIMMERT-KI

Das SIEMENS SIMATIC S7-400 Analogausgabe SM 432 ist ein hochentwickeltes Modul für die präzise analoge Signalverarbeitung in industriellen Automatisierungssystemen. Mit 8 potenzialgetrennten Analogausgängen und einer Auflösung von 13 Bit bietet es vielseitige Anwendungsmöglichkeiten für Spannungs- und Stromausgaben. Die Nennversorgungsspannung beträgt 24 V DC, und das Modul ist mit einem Verpolschutz ausgestattet. Es unterstützt verschiedene Ausgangsbereiche, darunter 0 bis 10 V und 4 bis 20 mA, und gewährleistet durch integrierten Kurzschlussschutz eine hohe Betriebssicherheit. Mit kompakten Abmessungen von 25 mm Breite, 290 mm Höhe und 210 mm Tiefe sowie einem Gewicht von 650 g ist es einfach in bestehende Systeme zu integrieren. Dieses Modul ist die ideale Wahl für präzise Steuerungs- und Regelungsanwendungen in der industriellen Automatisierung.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom (max.): 200 mA (ohne Last), 400 mA (Nennlast)
Verlustleistung (typ.): 9 W
Anzahl Analogausgänge: 8
Spannungsausgang, Kurzschluss-Schutz: Ja
Spannungsausgang, Kurzschlussstrom (max.): 30 mA
Stromausgang, Leerlaufspannung (max.): 19 V
Ausgangsbereich Spannung 0 bis 10 V: Ja
Ausgangsbereich Spannung 1 V bis 5 V: Ja
Ausgangsbereich Spannung -10 V bis +10 V: Ja
Ausgangsbereich Strom 0 bis 20 mA: Ja
Ausgangsbereich Strom -20 mA bis +20 mA: Ja
Ausgangsbereich Strom 4 mA bis 20 mA: Ja
Bürdenwiderstand Spannungsausgänge (min.): 1 kΩ
Bürdenwiderstand Stromausgänge (max.): 500 Ω
Leitungslänge (geschirmt, max.): 200 m
Auflösung pro Kanal (max.): 13 bit
Wandlungszeit pro Kanal: 420 µs
Einschwingzeit für ohmsche Last: 0,1 ms
Einschwingzeit für kapazitive Last: 3,5 ms
Einschwingzeit für induktive Last: 0,5 ms
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
Gewicht: 650 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Anzahl der analogen Eingänge: 0
    Anzahl der analogen Ausgänge: 8
    Eingang, Strom: Ja
    Eingang, Spannung: Nein
    Ausgang, Spannung: Ja
    Ausgang, Strom: Ja
    Eingang, Thermoelement: 210
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: 290
    Auflösung der Analogeingänge: 0 Bit
    Ausgangssignal konfigurierbar: Ja
    Auflösung der Analogausgänge: 13 Bit
    Analoge Eingänge konfigurierbar: 8
    Geeignet für Sicherheitsfunktionen: Nein
    Analoge Ausgänge konfigurierbar: Ja
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 25 mm
    Höhe: 290 mm
    Tiefe: 210 mm
    SIL gemäß IEC 61508: 0
