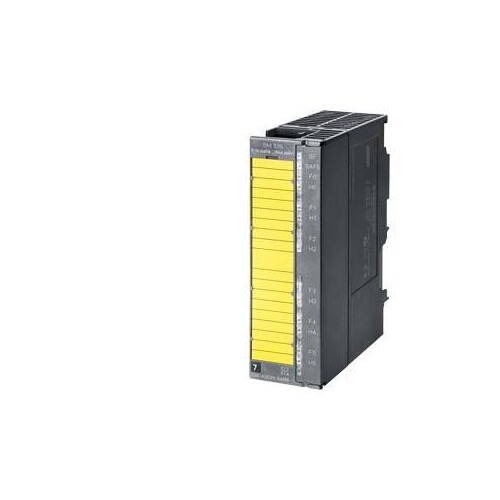

6ES7336-4GE00-0AB0 SIEMENS Simatic S7 Analogeingabe SM336 6AE 15 Bit 1X 20pol.

20132287
5199097
1 Stk
4025515076025
DE
85389091
6ES7336-4GE00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7, Analogeingabe SM 336, 6 AE, 15 Bit, fehlersichere Analogeingänge für SIMATIC Safety, mit HART Unterstützung, bis Kategorie 4 (EN 954-1)/ SIL3 (IEC61508)/PLE (ISO13849), 1x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7 Analogeingabe SM 336 ist ein hochentwickeltes Modul für die Verarbeitung von analogen Signalen in industriellen Anwendungen. Mit sechs fehlersicheren analogen Eingängen und einer Auflösung von 15 Bit bietet es eine präzise und zuverlässige Messung von Stromsignalen im Bereich von 0 bis 20 mA sowie 4 mA bis 20 mA. Das Modul ist für eine Versorgungsspannung von 24 V DC ausgelegt und bietet eine einfache Integration in bestehende Systeme dank der 20-poligen Anschlussmethode. Mit einer typischen Leistungsaufnahme von 4,5 W und einem maximalen Eingangsstrom von 150 mA ist es ideal für Anwendungen, die hohe Sicherheitsstandards erfordern, einschließlich SIL3 und Kategorie 4. Die kompakten Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe machen es zu einer flexiblen Lösung für verschiedene Installationsanforderungen.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom (typ.): 150 mA
Stromverbrauch (typ.): 4,5 W
Anzahl der analogen Eingänge: 6
Eingangsbereich (Strom): 0 bis 20 mA, 4 mA bis 20 mA
Eingangsimpedanz (0 bis 20 mA): 150 Ω
Eingangsimpedanz (4 mA bis 20 mA): 150 Ω
Maximale Kabellänge (geschirmt): 1000 m
Auflösung: 15 Bit
Integrationzeit (50 Hz): 20 ms
Integrationzeit (60 Hz): 16,7 ms

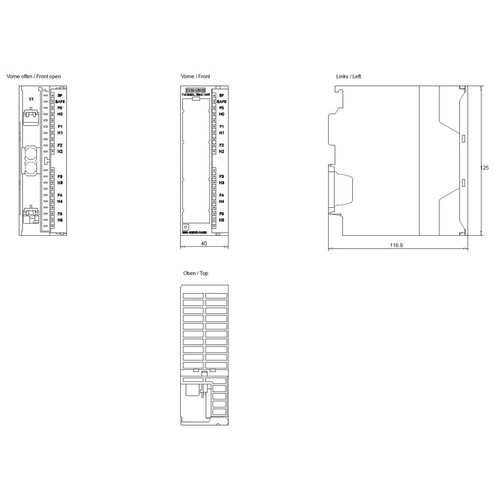

Abmessungen (B x H x T): 40 mm x 125 mm x 120 mm
Gewicht: 350 g
Anschlussart: 20-polig
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der analogen Eingänge: 6
Anzahl der analogen Ausgänge: 0
Eingang, Strom: Ja
Eingang, Spannung: Nein
Ausgang, Spannung: Ja
Ausgang, Strom: 3
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Ja
Auflösung der Analogeingänge: 16 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Analoge Eingänge konfigurierbar: Ja
Geeignet für Sicherheitsfunktionen: Ja
Eingang, Widerstand: Nein
Analoge Ausgänge konfigurierbar: 120
Performance Level nach EN ISO 13849-1: Level e
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 3
