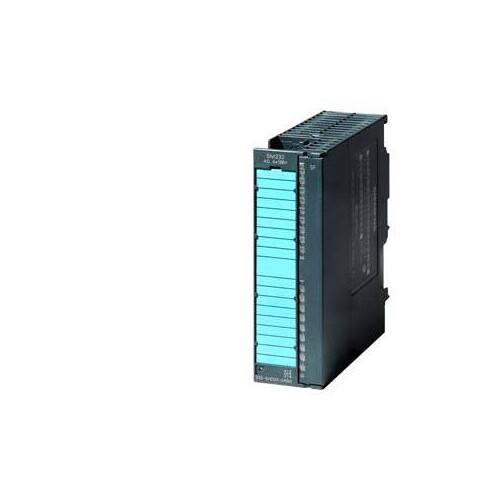

6ES7332-5HF00-0AB0 Siemens Simatic S7- 300 Analogausgabe SM332

21098750
4987867
1 Stk
4025515068686
DE
85389099
weitere Infos weitere Infos ausblenden
Siemens
6ES7332-5HF00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogausgabe SM 332, potentialgetrennt, 8 AA, U/I, Diagnose, Auflösung 11/12 Bit, 40-polig, Ziehen und stecken mit aktivem Rückwandbus möglich SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens Simatic S7-300 Analogausgabe SM332 ist ein isoliertes Modul mit 8 analogen Ausgängen, das eine präzise Signalverarbeitung mit einer Auflösung von bis zu 12 Bit ermöglicht. Mit einer Versorgungsspannung von 24 V DC und einem typischen Stromverbrauch von 6 W ist dieses Modul ideal für industrielle Anwendungen. Es bietet Kurzschlussschutz und eine Vielzahl von Ausgangsbereichen, darunter 0-10 V und 4-20 mA, um eine hohe Flexibilität in der Signalübertragung zu gewährleisten. Die kompakte Bauweise mit Abmessungen von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Mit einer maximalen Kabellänge von 200 m und einer robusten Konstruktion ist das SM332 für verschiedene Anwendungen in der Automatisierungstechnik geeignet.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom von L+ (max.): 340 mA
Stromverbrauch (typ.): 6 W
Anzahl der analogen Ausgänge: 8
Kurzschlussschutz Spannungsausgang: Ja
Max. Kurzschlussstrom Spannungsausgang: 25 mA
Max. Leerlaufspannung Ausgang: 18 V
Ausgangsbereiche Spannung: 0-10 V, 1-5 V, -10 V bis +10 V
Ausgangsbereiche Strom: 0-20 mA, -20 mA bis +20 mA, 4 mA bis 20 mA
Lastimpedanz Spannungsausgang (min.): 1 kΩ
Lastimpedanz Stromausgang (max.): 500 Ω
Max. Kabellänge (geschirmt): 200 m
Auflösung (max.): 12 Bit
Konvertierungszeit pro Kanal: 0.8 ms

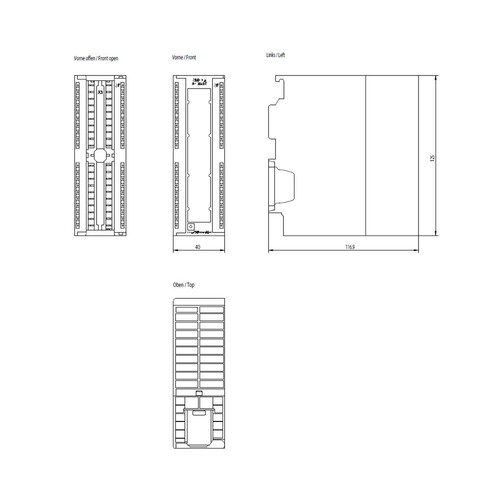

Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
Gewicht: 272 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20030815
Preisanzeige nur nach Anmeldung
20832974
Preisanzeige nur nach Anmeldung
02279321
Preisanzeige nur nach Anmeldung
20182379
Preisanzeige nur nach Anmeldung
20286028
Preisanzeige nur nach Anmeldung
20285405
Preisanzeige nur nach Anmeldung
20108389
Preisanzeige nur nach Anmeldung
20141919
Preisanzeige nur nach Anmeldung
02279314
Preisanzeige nur nach Anmeldung
02279286
Preisanzeige nur nach Anmeldung
20208167
Preisanzeige nur nach Anmeldung
20526324
Preisanzeige nur nach Anmeldung
21098785
Preisanzeige nur nach Anmeldung
20104973
Preisanzeige nur nach Anmeldung
20105001
Preisanzeige nur nach Anmeldung
20104931
Preisanzeige nur nach Anmeldung
23548378
Preisanzeige nur nach Anmeldung
20015261
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7332-5HF00-0AB0

Produktinfos

Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 8
Eingang, Strom: Ja
Eingang, Spannung: Nein
Ausgang, Spannung: Ja
Ausgang, Strom: Ja
Eingang, Thermoelement: 117
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: 125
Auflösung der Analogeingänge: 0 Bit
Ausgangssignal konfigurierbar: Ja
Auflösung der Analogausgänge: 12 Bit
Analoge Eingänge konfigurierbar: 8
Geeignet für Sicherheitsfunktionen: Nein
Analoge Ausgänge konfigurierbar: Ja
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
SIL gemäß IEC 61508: 0
