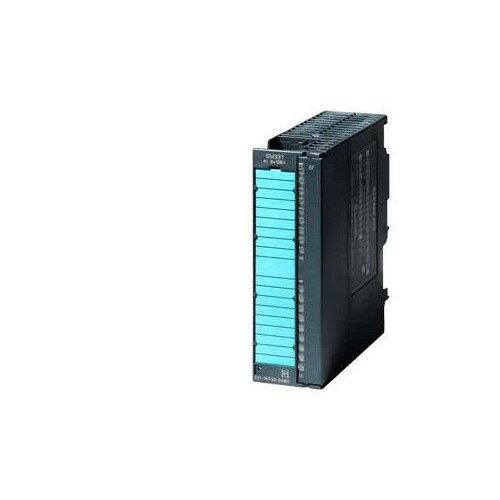

6ES7331-7PF01-0AB0 Siemens Simatic S7-300 Analogeingabe

21684644
4884769
1 Stk
4025515071549
DE
85389091
6ES7331-7PF01-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogeingabe SM 331, POT.GETR., 2/3/4-Draht, 8AE, Widerstand, Pt100/200/1000 NI100/120/200/500/1000, CU10, Kennlinien nach GOST 16 (intern 24) Bit, 50ms, 1x 40-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-300 Analogeingabemodul SM 331 ist eine hochmoderne Lösung für die präzise Erfassung von Widerstandswerten in industriellen Anwendungen. Mit 8 analogen Eingängen, die speziell für Widerstandsthermometer wie Pt100, Pt200 und Ni100 konzipiert sind, bietet dieses Modul eine maximale Eingangs-Spannung von 75 V und eine Auflösung von bis zu 16 Bit. Die kompakte Bauform mit Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe sowie einem Gewicht von nur 272 g ermöglicht eine einfache Integration in bestehende Systeme. Das Modul unterstützt eine maximale Kabellänge von 200 m und ist mit einem Schraub-/Federzuganschluss ausgestattet, was die Installation und Wartung erleichtert. Ideal für den Einsatz in automatisierten Fertigungsprozessen, bietet es eine zuverlässige Leistung und hohe Genauigkeit.

Produktinfos

Versorgungsspannung (DC): 24 V
Max. Eingangsstrom von L+ (ohne Last): 240 mA
Max. Strom von Rückbus (5 V DC): 100 mA
Leistungsaufnahme (typ.): 4,6 W
Anzahl der analogen Eingänge: 8
Max. Eingangs-Spannung (Zerstörungsgrenze): 75 V
Eingangsbereiche für Widerstandsthermometer: Ja
Eingangsbereiche für Widerstände: Ja
Max. Kabellänge (geschirmt): 200 m
Auflösung (bit): 16 bit
Basis-Umwandlungszeit (ms): 10 ms pro Modul (bis 4 Kanäle)
Gewicht (ca.): 272 g

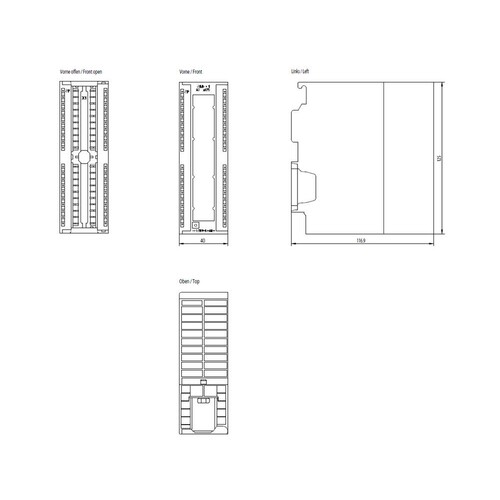

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Anschlussart: Schraub-/Federzuganschluss
Isolierung getestet mit: 500 V DC
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anzahl der analogen Eingänge: 8
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Nein
    Eingang, Spannung: Nein
    Ausgang, Spannung: Nein
    Ausgang, Strom: Nein
    Eingang, Widerstandsthermometer: Ja
    Eingang, Thermoelement: Nein
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 16 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Analoge Eingänge konfigurierbar: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Ja
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 40 mm
    Höhe: 125 mm
    Tiefe: 120 mm
    SIL gemäß IEC 61508: 8
