  6. 6ES7331-7NF100AB0 SIEMENS SIMATIC S7-300 ANALOGEINGABE SM331 16 BIT 40-POL

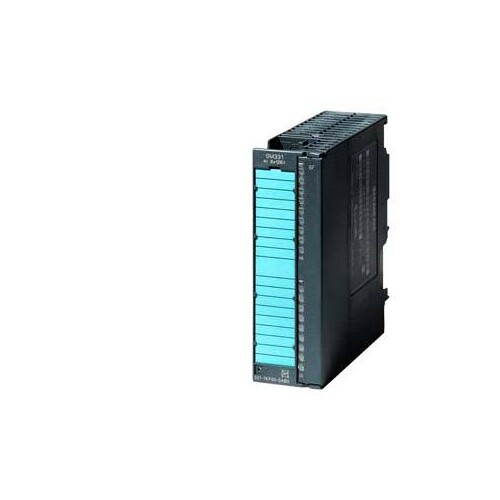

6ES7331-7NF100AB0 SIEMENS SIMATIC S7-300 ANALOGEINGABE SM331 16 BIT 40-POL

02279293
5156831
1 Stk
4019169350716
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7331-7NF10-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogeingabe SM 331, potentialgetrennt, 8 AE, +/-5/10V, 1-5V, +/-20mA, 0/4 bis 20mA, 16 Bit, Einzelwurzelung (60V COM.), 4-Kanalbetrieb: 10ms, 8-Kanalbetrieb: 23-95ms, 1x 40-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIEMENS SIMATIC S7-300 Analog-Eingabemodul SM 331 ist eine hochmoderne Lösung für die Erfassung analoger Signale in industriellen Anwendungen. Mit 8 isolierten analogen Eingängen und einer Auflösung von 16 Bit unterstützt das Modul eine Vielzahl von Eingangsspannungen und -strömen, darunter ±5/10 V und 0/4-20 mA. Die Integration und Umwandlungszeit beträgt nur 10 ms im 4-Kanalbetrieb und bis zu 95 ms im 8-Kanalbetrieb, was eine schnelle und präzise Signalverarbeitung ermöglicht. Mit einem kompakten Design von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe ist das Modul ideal für den Einsatz in Schaltschrankanwendungen. Die robuste Bauweise und die Schutzisolierung von bis zu 500 V AC gewährleisten eine hohe Zuverlässigkeit und Sicherheit im Betrieb. Das SM 331 Modul ist die perfekte Wahl für moderne Automatisierungslösungen.

Produktinfos

Versorgungsspannung L+: 24 V DC
Eingangsstrom max. (ohne Last): 200 mA
Eingangsstrom vom Rückwandbus: 100 mA
Leistungsaufnahme: 3 W
Anzahl der analogen Eingänge: 8
Eingangsspannung (Zerstörungsgrenze): 75 V
Eingangsstrom (Zerstörungsgrenze): 40 mA
Eingangsbereiche (Spannung): ±5/10 V, 1-5 V, ±20 mA, 0/4-20 mA
Eingangsbereiche (Strom): 0-20 mA, 4-20 mA
Integration und Umwandlungszeit: 10 ms (4-Kanalbetrieb), 23-95 ms (8-Kanalbetrieb)
Auflösung: 16 Bit
Isolierung getestet mit: 500 V AC
Anschlussart: 40-polig

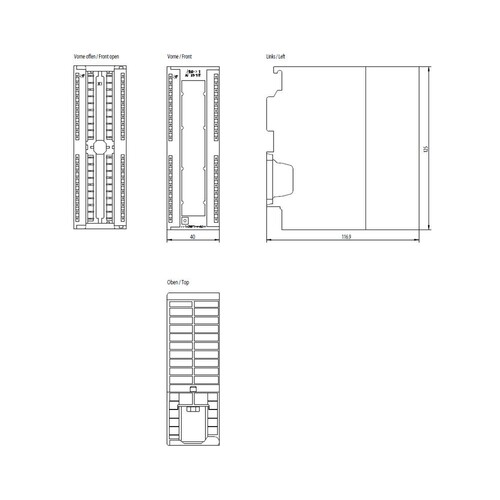

Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
Gewicht: 272 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02068082
Preisanzeige nur nach Anmeldung
02279307
Preisanzeige nur nach Anmeldung
02253386
Preisanzeige nur nach Anmeldung
02279300
Preisanzeige nur nach Anmeldung
02279286
Preisanzeige nur nach Anmeldung
20030815
Preisanzeige nur nach Anmeldung
02279272
Preisanzeige nur nach Anmeldung
21564257
Preisanzeige nur nach Anmeldung
02279279
Preisanzeige nur nach Anmeldung
02279370
Preisanzeige nur nach Anmeldung
02279321
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7331-7NF10-0AB0

Produktinfos

Anzahl der analogen Eingänge: 8
Anzahl der analogen Ausgänge: 0
Eingang, Strom: Ja
Eingang, Spannung: Ja
Ausgang, Spannung: Nein
Ausgang, Strom: Nein
Eingang, Widerstandsthermometer: Nein
Eingang, Thermoelement: Nein
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Ja
Auflösung der Analogeingänge: 16 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Analoge Eingänge konfigurierbar: Ja
Geeignet für Sicherheitsfunktionen: Nein
Eingang, Widerstand: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
SIL gemäß IEC 61508: 8
