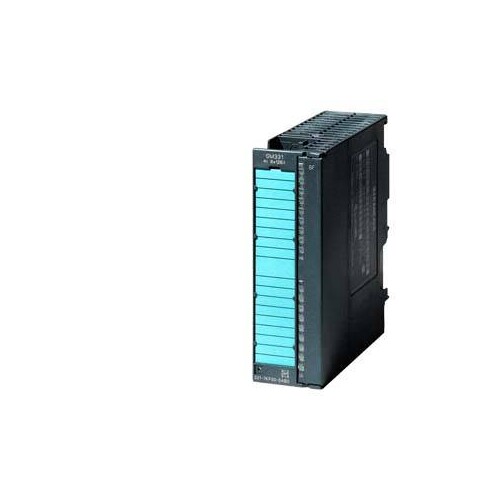

6ES7331-7NF00-0AB0 SIEMENS Simatic S7-300 Analogeingabe SM 331

20620957
4983823
1 Stk
4025515061212
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7331-7NF00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogeingabe SM 331, potentialgetrennt, 8 AE, +/-5/10V, 1-5V, +/-20mA, 0/4 bis 20mA, 16 Bit (55ms), Einzelwurzelung (50V COM.), 1x 40-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-300 Analogeingabemodul SM 331 (6ES7331-7NF00-0AB0) ist ein hochentwickeltes, potenzialgetrenntes Modul mit 8 analogen Eingängen, das sowohl Spannungs- als auch Stromsignale verarbeiten kann. Es unterstützt Eingangsspannungen von +/-5/10 V, 1-5 V und Strombereiche von 0/4 bis 20 mA. Mit einer Auflösung von 16 Bit und einer schnellen Integrationszeit von 55 ms ist es ideal für präzise Messungen in industriellen Anwendungen. Die Stromversorgung erfolgt über den Backplane-Bus mit 5 V DC und einer maximalen Stromaufnahme von 130 mA. Das Modul ist in einem kompakten Format mit Abmessungen von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe erhältlich und wiegt ca. 272 g. Es ist mit einem Schraub-/Federzuganschluss ausgestattet, was die Installation und Verdrahtung erleichtert. Dieses Modul ist optimal für den Einsatz in Automatisierungssystemen und bietet eine zuverlässige Lösung für die Messung und Überwachung von analogen Signalen.

Produktinfos

Anzahl der analogen Eingänge: 8
Eingangsspannung: +/-5/10 V, 1-5 V, +/-20 mA, 0/4 bis 20 mA
Auflösung: 16 Bit (55 ms)
Eingangsstrom: Ja
Eingangsspannung: Ja
Eingangswiderstand (1 V bis 5 V): 2 MΩ
Eingangswiderstand (-10 V bis +10 V): 2 MΩ
Eingangswiderstand (-5 V bis +5 V): 2 MΩ
Eingangswiderstand (0 bis 20 mA): 250 Ω
Eingangswiderstand (-20 mA bis +20 mA): 250 Ω
Eingangswiderstand (4 mA bis 20 mA): 250 Ω
Stromversorgung: 5 V DC, max. 130 mA
Leistungsaufnahme: typ. 0,6 W
Betriebstemperatur: -25 bis +60 °C

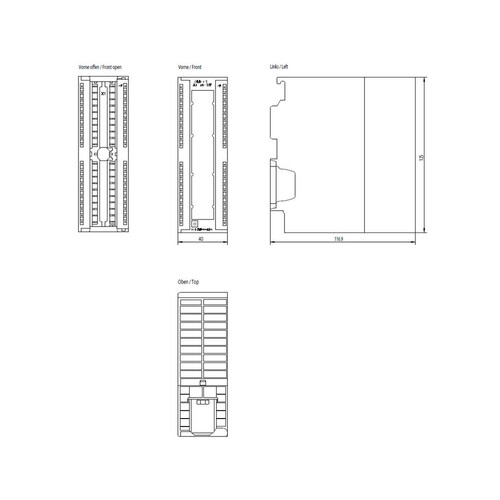

Abmessungen (B x H x T): 40 mm x 125 mm x 117 mm
Gewicht: ca. 272 g
Anschlussart: Schraub-/Federzuganschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    26083855
    Preisanzeige nur nach Anmeldung
    20130306
    Preisanzeige nur nach Anmeldung
    22477140
    Preisanzeige nur nach Anmeldung
    24525579
    Preisanzeige nur nach Anmeldung
    20030815
    Preisanzeige nur nach Anmeldung
    26402523
    Preisanzeige nur nach Anmeldung
    27755526
    Preisanzeige nur nach Anmeldung
    20126512
    Preisanzeige nur nach Anmeldung
    20854933
    Preisanzeige nur nach Anmeldung
    27756191
    Preisanzeige nur nach Anmeldung
    02279321
    Preisanzeige nur nach Anmeldung
    20285405
    Preisanzeige nur nach Anmeldung
    20832974
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7331-7NF00-0AB0

    Produktinfos

    Anzahl der analogen Eingänge: 8
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Ja
    Eingang, Spannung: Ja
    Ausgang, Spannung: Nein
    Ausgang, Strom: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 16 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Analoge Eingänge konfigurierbar: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 40 mm
    Höhe: 125 mm
    Tiefe: 117 mm
    SIL gemäß IEC 61508: 8
