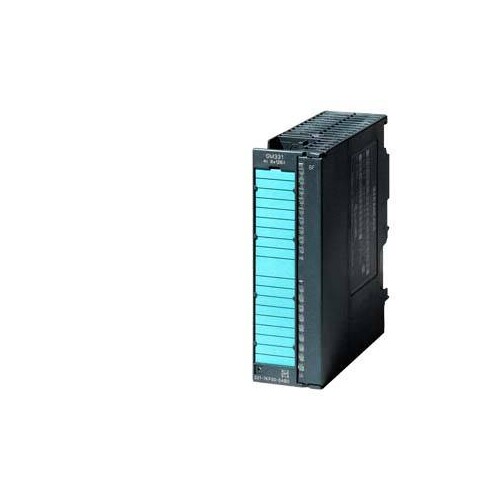

6ES7331-7KF02-0AB0 SIEMENS Simatic S7-300 Analogeingabe SM 331

20182379
8491473
1 Stk
4025515066835
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7331-7KF02-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogeingabe SM 331, potentialgetrennt, 8 AE, Aufl. 9/12/14 Bit, U/I/Thermoelement/Widerstand, Alarm, Diagnose, 1x 20-polig Ziehen/stecken mit aktiven Rückwandbus SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-300 Analogeingabe SM 331 ist ein hochentwickeltes Modul für die Verarbeitung analoger Signale in industriellen Automatisierungssystemen. Mit 8 analogen Eingängen, die eine Vielzahl von Signalarten unterstützen, einschließlich Spannung, Strom, Thermoelemente und Widerstandsthermometer, bietet es eine flexible Lösung für anspruchsvolle Anwendungen. Die Versorgungsspannung beträgt 24 V DC, und das Modul verfügt über eine Verlustleistung von nur 1 W. Mit robusten Diagnose- und Alarmfunktionen sorgt das SM 331 für hohe Zuverlässigkeit und Sicherheit in kritischen Umgebungen. Die kompakten Abmessungen von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe ermöglichen eine einfache Integration in bestehende Systeme. Ideal für den Einsatz in der Prozessautomatisierung und Maschinensteuerung, bietet dieses Modul eine hervorragende Leistung und Vielseitigkeit.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom (max.): 30 mA (ohne Last), 50 mA (Rückwandbus)
Anzahl Analogeingänge: 8
Eingangsspannung (Zerstörgrenze, max.): 20 V (dauerhaft), 75 V (max. 1 s)
Eingangsstrom (Zerstörgrenze, max.): 40 mA
Verlustleistung: 1 W
Eingangsbereiche Spannung: 0 bis +10 V, 1 V bis 5 V, -1 V bis +1 V, -10 V bis +10 V, -2,5 V bis +2,5 V, -250 mV bis +250 mV, -5 V bis +5 V, -500 mV bis +500 mV, -80 mV bis +80 mV
Eingangsbereiche Strom: 0 bis 20 mA, -10 mA bis +10 mA, -20 mA bis +20 mA, -3,2 mA bis +3,2 mA, 4 mA bis 20 mA
Eingangsbereiche Thermoelemente: Typ E, J, K, L, N
Eingangsbereiche Widerstandsthermometer: Pt100, Ni100

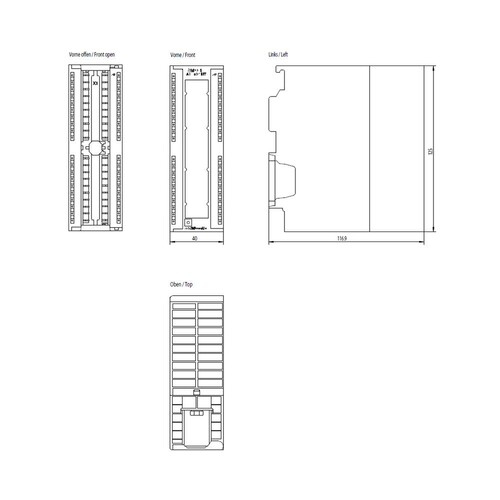

Maße (B x H x T): 40 mm x 125 mm x 117 mm
Gewicht: 250 g
Anschluss: 20-polig
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20030815
Preisanzeige nur nach Anmeldung
20832974
Preisanzeige nur nach Anmeldung
20141919
Preisanzeige nur nach Anmeldung
02279314
Preisanzeige nur nach Anmeldung
21098750
Preisanzeige nur nach Anmeldung
02279286
Preisanzeige nur nach Anmeldung
20104973
Preisanzeige nur nach Anmeldung
02279321
Preisanzeige nur nach Anmeldung
20021449
Preisanzeige nur nach Anmeldung
02279300
Preisanzeige nur nach Anmeldung
20216917
Preisanzeige nur nach Anmeldung
20126512
Preisanzeige nur nach Anmeldung
20108389
Preisanzeige nur nach Anmeldung
20172376
Preisanzeige nur nach Anmeldung
21078030
Preisanzeige nur nach Anmeldung
02279265
Preisanzeige nur nach Anmeldung
20285405
Preisanzeige nur nach Anmeldung
24995705
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7331-7KF02-0AB0

Produktinfos

Anzahl der analogen Eingänge: 8
Anzahl der analogen Ausgänge: 0
Eingang, Strom: Ja
Eingang, Spannung: Ja
Ausgang, Spannung: Nein
Ausgang, Strom: Nein
Eingang, Widerstandsthermometer: Ja
Eingang, Thermoelement: Ja
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: Ja
Auflösung der Analogeingänge: 15 Bit
Ausgangssignal konfigurierbar: Nein
Auflösung der Analogausgänge: 0 Bit
Analoge Eingänge konfigurierbar: Ja
Geeignet für Sicherheitsfunktionen: Nein
Eingang, Widerstand: Ja
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
SIL gemäß IEC 61508: 8
