  6. 6ES7331-7HF01-0AB0 SIEMENS Simatic S7-300 Analogeingabe SM 331 8AE

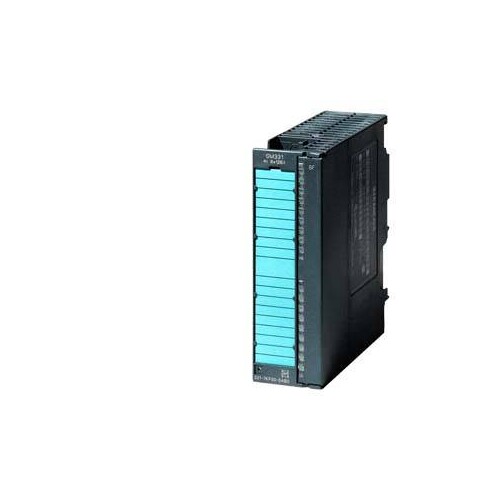

6ES7331-7HF01-0AB0 SIEMENS Simatic S7-300 Analogeingabe SM 331 8AE

20132343
5195493
1 Stk
4025515070979
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7331-7HF01-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Analogeingabe SM 331, potentialgetrennt, 8AE, aufl. 14Bit, 0,052ms/Kanal Strom, Spannung Alarm, Diagnose, 1x 20-polig, geeignet f. taktsynchr. Betrieb verbesserte Buszykluszeit für den Taktsynchr. Betrieb SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIEMENS Simatic S7-300 Analogeingabe SM 331 ist ein hochentwickeltes Modul für die präzise analoge Signalverarbeitung in industriellen Automatisierungssystemen. Mit 8 analogen Eingängen und einer Auflösung von bis zu 14 Bit ermöglicht es die Erfassung von Strom- und Spannungssignalen mit hoher Genauigkeit. Die Versorgungsspannung beträgt 24 V DC, und das Modul bietet eine Verlustleistung von nur 1,5 W. Die Integrationszeit pro Kanal beträgt 52 µs, was eine schnelle Datenverarbeitung gewährleistet. Die kompakten Abmessungen von 40 mm Breite, 125 mm Höhe und 117 mm Tiefe machen es ideal für den Einsatz in Schaltschrankanwendungen. Mit einem Gewicht von 230 g ist es leicht und einfach zu installieren. Dieses Modul ist besonders geeignet für taktsynchrone Anwendungen und bietet verbesserte Buszykluszeiten für eine effiziente Datenkommunikation.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom (max.): 50 mA
Rückwandbus DC 5 V (max.): 100 mA
Anzahl Analogeingänge: 8
Eingangsspannung (Zerstörgrenze, max.): 20 V DC
Eingangsstrom (Zerstörgrenze, max.): 40 mA
Verlustleistung (typ.): 1,5 W
Auflösung (max.): 14 Bit
Integrationszeit (pro Kanal): 52 µs
Eingangsbereich (0 bis 20 mA): Ja
Eingangsbereich (4 mA bis 20 mA): Ja
Eingangsbereich (-10 V bis +10 V): Ja
Eingangsbereich (-20 mA bis +20 mA): Ja

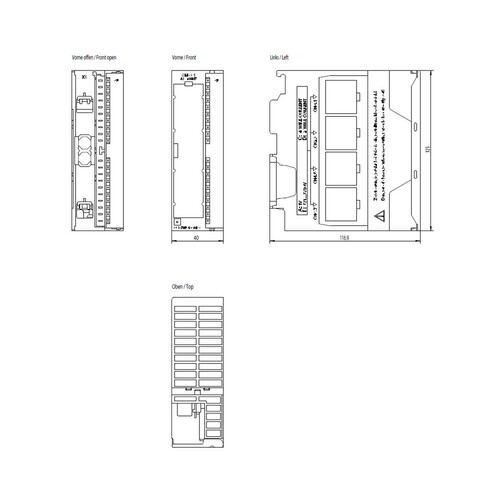

Breite: 40 mm
Höhe: 125 mm
Tiefe: 117 mm
Gewicht: 230 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20141919
    Preisanzeige nur nach Anmeldung
    02279286
    Preisanzeige nur nach Anmeldung
    20240374
    Preisanzeige nur nach Anmeldung
    20030815
    Preisanzeige nur nach Anmeldung
    20182379
    Preisanzeige nur nach Anmeldung
    20110202
    Preisanzeige nur nach Anmeldung
    20286028
    Preisanzeige nur nach Anmeldung
    02279356
    Preisanzeige nur nach Anmeldung
    02279265
    Preisanzeige nur nach Anmeldung
    20172376
    Preisanzeige nur nach Anmeldung
    20834122
    Preisanzeige nur nach Anmeldung
    02243649
    Preisanzeige nur nach Anmeldung
    20104931
    Preisanzeige nur nach Anmeldung
    20104973
    Preisanzeige nur nach Anmeldung
    20833828
    Preisanzeige nur nach Anmeldung
    01020006
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7331-7HF01-0AB0

    Produktinfos

    Anzahl der analogen Eingänge: 8
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Ja
    Eingang, Spannung: Ja
    Ausgang, Spannung: Nein
    Ausgang, Strom: Nein
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 14 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Analoge Eingänge konfigurierbar: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 40 mm
    Höhe: 125 mm
    Tiefe: 117 mm
    SIL gemäß IEC 61508: 8
