  6. 6ES72314HF320XB0 Siemens Simatic S7-1200 Analogeingabe SM 1231 8 AI +/-10V +/-5V

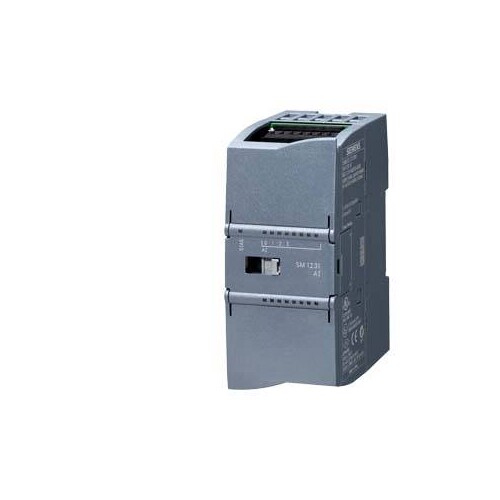

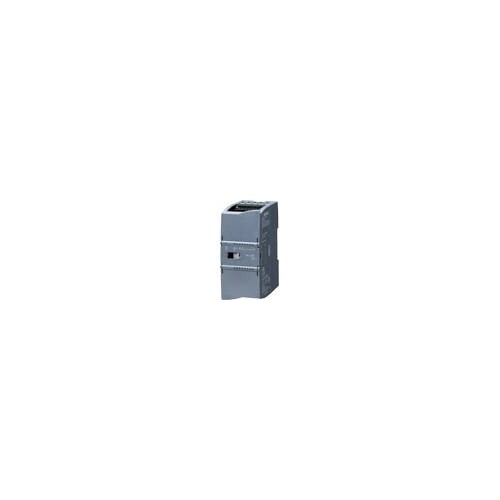

6ES72314HF320XB0 Siemens Simatic S7-1200 Analogeingabe SM 1231 8 AI +/-10V +/-5V

20986365
2859276
1 Stk
6940408102040
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7231-4HF32-0XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Analogeingabe, SM 1231, 8 AI, +/-10V, +/-5V, +/-2.5V, oder 0-20mA/4-20mA, 12 Bit+Vorzeichen oder (13 Bit ADC) SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-1200 Analogeingabemodul SM 1231 bietet 8 analoge Eingänge, die sowohl Spannungs- als auch Stromsignale verarbeiten können. Mit einer hohen Auflösung von 12 Bit und einer Zykluszeit von maximal 625 µs ist dieses Modul ideal für präzise Messungen in industriellen Anwendungen. Die Versorgungsspannung beträgt 24 V DC, und es unterstützt Eingangsspannungen von bis zu ±10 V sowie Ströme von 0-20 mA. Die robuste Bauweise mit einem Kunststoffgehäuse und der Schutzart IP20 machen es geeignet für den Einsatz in verschiedenen Umgebungen. Dieses Modul ist eine hervorragende Wahl für die Integration in die SIMATIC S7-1200 Steuerungssysteme und ermöglicht eine flexible Anpassung an spezifische Anforderungen.

Produktinfos

Versorgungsspannung: 24 V DC
Eingangsstrom: 45 mA (typ.)
Stromverbrauch vom Rückwandbus: 90 mA (typ.)
Leistungsaufnahme: 1,5 W (typ.)
Anzahl der analogen Eingänge: 8
Erlaubte Eingangsspannung für Stromeingang (Zerstörgrenze): ± 35 V
Erlaubte Eingangsspannung für Spannungseingang (Zerstörgrenze): 35 V
Erlaubter Eingangsstrom für Spannungseingang (Zerstörgrenze): 40 mA
Erlaubter Eingangsstrom für Stromeingang (Zerstörgrenze): 40 mA
Zykluszeit (alle Kanäle): 625 µs (max.)
Eingangsbereiche (Spannung): ±10 V, ±5 V, ±2,5 V
Eingangsbereiche (Strom): 0-20 mA, 4-20 mA
Eingangsimpedanz (±10 V): ≥9 MΩ
Eingangsimpedanz (0-20 mA): 280 Ω
Betriebstemperatur: -20 °C bis +60 °C
Schutzart: IP20
Gehäusematerial: Kunststoff

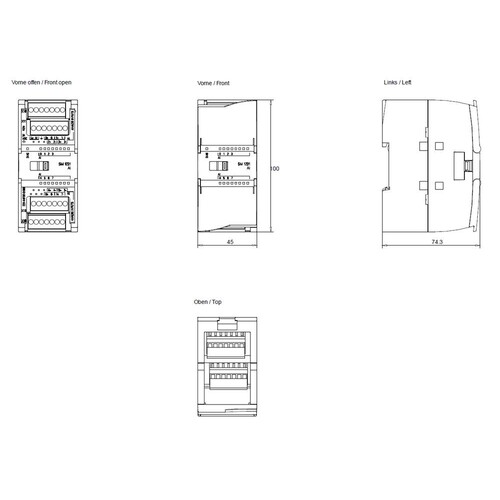

Abmessungen (B x H x T): 45 mm x 100 mm x 75 mm
Gewicht: 180 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    21660893
    Preisanzeige nur nach Anmeldung
    21614413
    Preisanzeige nur nach Anmeldung
    21051857
    Preisanzeige nur nach Anmeldung
    21222293
    Preisanzeige nur nach Anmeldung
    20145496
    Preisanzeige nur nach Anmeldung
    20890220
    Preisanzeige nur nach Anmeldung
    20864677
    Preisanzeige nur nach Anmeldung
    21626859
    Preisanzeige nur nach Anmeldung
    21232226
    Preisanzeige nur nach Anmeldung
    20890129
    Preisanzeige nur nach Anmeldung
    22477182
    Preisanzeige nur nach Anmeldung
    21544790
    Preisanzeige nur nach Anmeldung
    20864719
    Preisanzeige nur nach Anmeldung
    21811001
    Preisanzeige nur nach Anmeldung
    21024501
    Preisanzeige nur nach Anmeldung
    21513871
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7231-4HF32-0XB0

    Produktinfos

    Anzahl der analogen Eingänge: 8
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Ja
    Eingang, Spannung: Ja
    Ausgang, Spannung: Nein
    Ausgang, Strom: ohne
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Nein
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 12 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Analoge Eingänge konfigurierbar: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Ja
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 45 mm
    Höhe: 100 mm
    Tiefe: 75 mm
    SIL gemäß IEC 61508: ohne
