6ES7231-5QD32-0XB0 SIEMENS Simatic S7- 1200 Analogeingabe SM 1231 TC 4 AI

21204828
2893450
1 Stk
6940408101890
CN
85389091
6ES7231-5QD32-0XB0
beantwortete(n) Fragen weitere Varianten

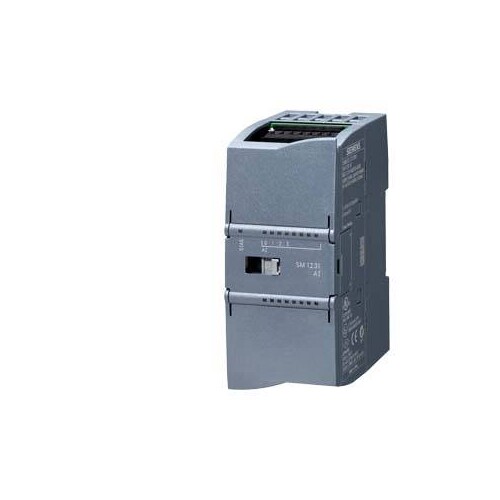

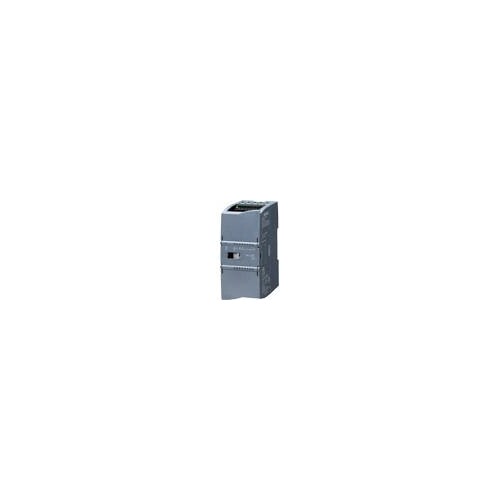

SIMATIC S7-1200, Analogeingabe, SM 1231 TC, 4 AI Thermoelemente SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Mit Signalmodulen können Sie die Konfiguration Ihrer SIMATIC S7-1200 (ausgenommen CPU 1211C) individuell nach Ihren Erfordernissen anpassen. Dazu steht eine Reihe von digitalen und analogen Eingangs-, Ausgangs- und Mischmodulen zur Verfügung, auch in fehlersicheren Varianten. Durch diese feingranulare Aufbaumöglichkeit sparen Sie Platz im Schaltschrank und optimieren Ihre Hardwarekosten.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1200 Analogeingabemodul SM 1231 TC bietet eine hochpräzise Messung von Temperaturen über vier Thermoelementeingänge. Mit einer Nennversorgungsspannung von 24 V und einer typischen Stromaufnahme von 40 mA, ist dieses Modul ideal für industrielle Anwendungen geeignet. Es unterstützt eine Vielzahl von Thermoelementtypen (J, K, T, E, R, S, N, C, TXK/XK(L)) und ermöglicht eine flexible Temperaturmessung in Grad Celsius oder Fahrenheit. Die Schutzart IP20 und die robusten Abmessungen von 45 mm Breite, 100 mm Höhe und 75 mm Tiefe machen es zu einer idealen Wahl für den Einsatz in Schaltschrankanwendungen. Mit einer Verlustleistung von nur 1,5 W und einer hohen Eingangsimpedanz von ≥1 MOhm bietet das Modul eine zuverlässige Leistung unter verschiedenen Betriebsbedingungen.

Produktinfos

Produkttyp-Bezeichnung: SM 1231, AI 4x16 bit TC
Versorgungsspannung Nennwert (DC): 24 V
Stromaufnahme, typ.: 40 mA
Stromaufnahme aus Rückwandbus, typ.: 80 mA
Verlustleistung, typ.: 1,5 W
Anzahl Analogeingänge: 4 (Thermoelemente)
zulässige Eingangsspannung (max.): ±35 V
technische Einheit für Temperaturmessung einstellbar: Grad Celsius / Grad Fahrenheit
Eingangsbereiche Spannung: -80 mV bis +80 mV
Eingangsbereich Thermoelement: Ja (J, K, T, E, R, S, N, C, TXK/XK(L))
Eingangswiderstand (Spannungsbereich): ≥1 MOhm
Schutzart: IP20
Betriebstemperatur min.: -20 °C
Betriebstemperatur max.: 60 °C
Lagerungstemperatur min.: -40 °C
Lagerungstemperatur max.: 70 °C

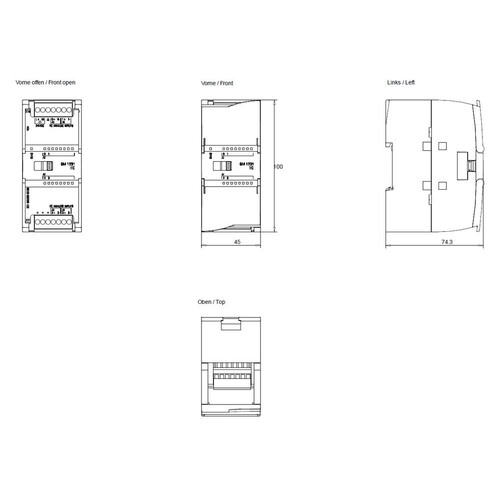

Breite: 45 mm
Höhe: 100 mm
Tiefe: 75 mm
Gewicht: 180 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anzahl der analogen Eingänge: 4
    Anzahl der analogen Ausgänge: 0
    Eingang, Strom: Nein
    Eingang, Spannung: Ja
    Ausgang, Spannung: Nein
    Ausgang, Strom: ohne
    Eingang, Widerstandsthermometer: Nein
    Eingang, Thermoelement: Ja
    Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
    Weitere Details
    Eingangssignal konfigurierbar: Ja
    Auflösung der Analogeingänge: 15 Bit
    Ausgangssignal konfigurierbar: Nein
    Auflösung der Analogausgänge: 0 Bit
    Analoge Eingänge konfigurierbar: Ja
    Geeignet für Sicherheitsfunktionen: Nein
    Eingang, Widerstand: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 45 mm
    Höhe: 100 mm
    Tiefe: 75 mm
    SIL gemäß IEC 61508: ohne
