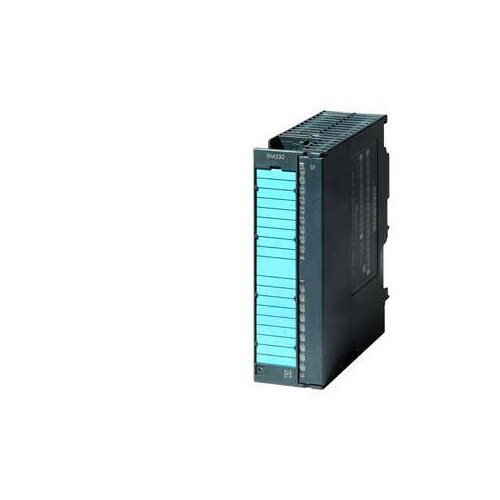

6AG1332-5HD01-7AB0 Siemens Analogausgabe SM332 SIPLUS S7-300

21582814
2763487
1 Stk
4042948497128
DE
85389091
6AG1332-5HD01-7AB0
beantwortete(n) Fragen weitere Varianten
SIPLUS S7-300 SM 332 4AA U/I based on 6ES7332-5HD01-0AB0 mit Conformal Coating, -25¿+70°C, Analogausgabe SM 332, potentialgetrennt, 4 AA, U/I, Diagnose, Auflösung 11/12 Bit, 20-polig, Ziehen und stecken mit aktivem Rückwandbus möglich Wie die CPU sind auch die analogen Ausgabebaugruppen gegen extreme Umgebungsbedingungen geschützt. Durch das 100 % Conformal Coating widerstehen sie biologischen, chemischen und mechanisch aktiven Stoffen, Betauung, Frost und Schadgasen. Egal unter welchen Bedingungen - Ihre analogen Signale werden zuverlässig ausgegeben.
Anmerkungen zur LIMMERT-KI

Das Siemens Analogausgabe SM332 SIPLUS S7-300 (6AG1332-5HD01-7AB0) ist eine robuste und vielseitige Baugruppe für die analoge Signalverarbeitung in industriellen Anwendungen. Mit vier analogen Ausgängen bietet es eine hohe Flexibilität bei der Ausgabe von Spannung und Strom. Es unterstützt verschiedene Ausgangsbereiche, darunter 0 bis 10 V und 4 bis 20 mA, und gewährleistet durch integrierten Kurzschluss-Schutz eine sichere Anwendung. Die Baugruppe ist für einen Temperaturbereich von -25 °C bis +70 °C ausgelegt und bietet eine hohe Auflösung von bis zu 12 Bit. Dank der 20-poligen Anschlussmöglichkeit und der Kompatibilität mit dem aktiven Rückwandbus ist eine einfache Integration in bestehende Systeme gewährleistet. Mit einem Gewicht von nur 220 g und kompakten Abmessungen ist sie ideal für platzsparende Anwendungen.

Produktinfos

Versorgungsspannung: 24 V DC
Verpolschutz: Ja
Max. Eingangsstrom aus Lastspannung L+ (ohne Last): 240 mA
Max. Eingangsstrom aus Rückwandbus DC 5 V: 60 mA
Verlustleistung (typ.): 3 W
Anzahl Analogausgänge: 4
Kurzschluss-Schutz Spannungsausgang: Ja
Max. Kurzschlussstrom Spannungsausgang: 25 mA
Max. Leerlaufspannung Stromausgang: 18 V
Ausgangsbereiche Spannung: 0 bis 10 V, 1 V bis 5 V, -10 V bis +10 V
Ausgangsbereiche Strom: 0 bis 20 mA, -20 mA bis +20 mA, 4 mA bis 20 mA
Min. Bürdenwiderstand Spannungsausgänge: 1 kΩ
Max. Bürdenwiderstand Stromausgänge: 500 Ω
Max. Leitungslänge (geschirmt): 200 m
Max. Auflösung pro Kanal: 12 Bit
Max. Wandlungszeit pro Kanal: 0,8 ms
Min. Umgebungstemperatur im Betrieb: -25 °C
Max. Umgebungstemperatur im Betrieb: 70 °C
Max. Aufstellungshöhe über NN: 5000 m
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: 220 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 4
Eingang, Strom: Ja
Eingang, Spannung: Nein
Ausgang, Spannung: Ja
Ausgang, Strom: Ja
Eingang, Thermoelement: 120
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Eingangssignal konfigurierbar: 125
Auflösung der Analogeingänge: 0 Bit
Ausgangssignal konfigurierbar: Ja
Auflösung der Analogausgänge: 12 Bit
Analoge Eingänge konfigurierbar: 4
Geeignet für Sicherheitsfunktionen: Nein
Analoge Ausgänge konfigurierbar: Ja
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 0
