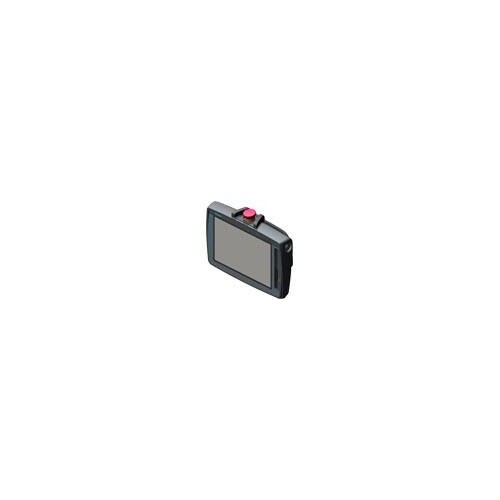

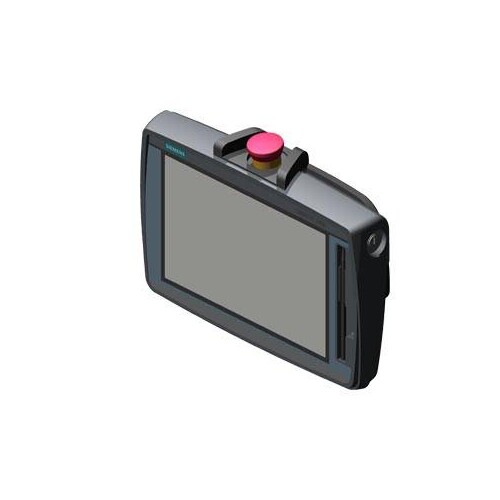

6AV2145-6KB20-0AS0 Siemens SIMATIC HMI TP1000F MOBILE 10.0 TFT Display, 1280x

28501025
1 Stk
4047623409625
DE
85371098
6AV2145-6KB20-0AS0
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI TP1000F MOBILE 10.0 TFT-Display, 1280x800 Pixel, 16Mio Farben, Touchbedienung, Touch Stift, 1x PROFINET/Industrial Ethernet Schnittstelle, 1x Multimedia Karte, 1x USB, Schlüsselschalter, Zustimmtaster, Not-Halt/Stopp-Taster, projektierbar ab WinCC Comfort V14 Mobiles HMI mit Standard Funktionalität oder Safety Integrated.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI TP1000F MOBILE ist ein hochmodernes 10,0" TFT-Display mit einer Auflösung von 1280 x 800 Pixeln und einer Farbtiefe von über 16 Millionen Farben. Es bietet eine benutzerfreundliche Touchbedienung und ist mit einem Stift bedienbar. Mit einer Vielzahl von Schnittstellen, darunter PROFINET und USB, sowie einer robusten IP65-Schutzart ist es ideal für industrielle Anwendungen. Die LED-Hintergrundbeleuchtung sorgt für eine lange Lebensdauer von bis zu 50.000 Stunden. Das Gerät arbeitet mit einer Versorgungsspannung von 24 V DC und hat einen kompakten Formfaktor mit einer Breite von 307,5 mm und einer Höhe von 223,5 mm. Dieses HMI ist projektierbar ab WinCC Comfort V14 und eignet sich hervorragend für mobile Anwendungen in der Automatisierungstechnik.

Produktinfos

Produkttyp-Bezeichnung: TP1000F Mobile
Ausführung des Displays: TFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale: 10,1 in (25,65 cm)
Anzahl Farben: 16 777 216
Auflösung (Pixel): 1280 x 800
MTBF Hintergrundbeleuchtung (bei 25 °C): 50 000 h
Hintergrundbeleuchtung dimmbar: Ja; 0-100 %
Spannungsart der Versorgungsspannung: DC
Nennwert (DC): 24 V
zulässiger Bereich, untere Grenze (DC): 19,2 V
zulässiger Bereich, obere Grenze (DC): 28,8 V
Stromaufnahme (Nennwert): 450 mA
aufgenommene Wirkleistung, typ.: 11 W
Prozessortyp: ARM
nutzbarer Speicher für Anwenderdaten: 12 Mbyte
Anzahl Schnittstellen Industrial Ethernet: 1
Anzahl Schnittstellen PROFINET: 1
Anzahl Schnittstellen USB: 1
IP-Schutzart: IP65
Breite der Gehäusefront: 307,5 mm
Höhe der Gehäusefront: 223,5 mm
Gewicht (ohne Verpackung): 1,6 kg
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Ausführung des Displays: 1
    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 1 V
    Versorgungsspannung DC: 19.2|28.8 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 1
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen USB: 1
    Breite: 307.5 mm
    Höhe: 224 mm
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Unterstützt Protokoll für TCP/IP: 1|45
    Unterstützt Protokoll für PROFIBUS: 0|45
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Versorgungsspannung AC 60 Hz: 1 V
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Ja
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Mit Farbdisplay: Ja
    Anzahl der Farben des Displays: 16777216
    Anzahl der Graustufen/Blaustufen des Displays: 0
    Bildschirmdiagonale: 10.1 Zoll
    Anzahl der Bildpunkte, horizontal: 1280
    Anzahl der Bildpunkte, vertikal: 800
    Nutzbarer Projektspeicher/Anwenderspeicher: 12000 kByte
    Mit Alpha Tastatur: Nein
    Anzahl der Funktionstasten, programmierbar: 0
    Mit Zustimmtaster/Totmanntaster: Ja
    Mit Touchscreen: Ja
    Mit Meldungsanzeige: Ja
    Mit Meldesystem (inkl. Puffer und Quittierung): Ja
    Prozesswertdarstellung (Ausgabe) möglich: Ja
    Prozesswertvorgabe (Eingabe) möglich: Ja
    Mit Rezepturen: Ja
    Anzahl der Ebenen, Passwortschutz: 50
    Druckausgabe vorhanden: Nein
    Anzahl der Online-Sprachen: 32
    Schutzart (IP): IP65
    Betriebstemperatur: 0|45 °C
    Geeignet für NOT-AUS: Ja
    Anschluss, steckbar: Ja
    Max. Fallhöhe, nach Norm IEC 60068-2-32: 1.2 m
    Geeignet für Sicherheitsfunktionen: Ja
    Tiefe: 91 mm
    Gewicht: 1.6 kg
    Anzahl der Tasten mit LED: 0
    Anzahl der Systemtasten: 0
