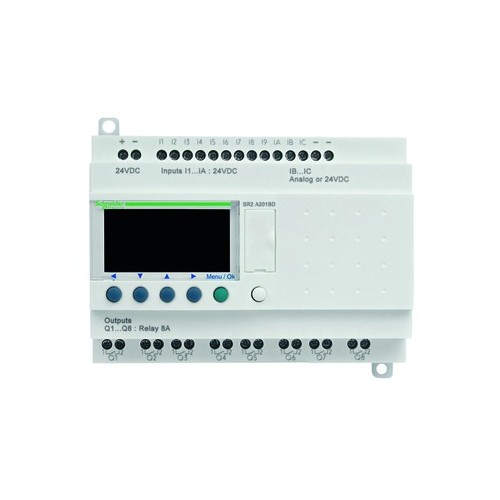

SR2A201E Schneider E. Logikmodul 48VAC

21621875
5350049
1 Stk
3389119204040
23389119204044
FR
8537109899
SPS-Steuerrelais Zelio Logic in kompakter Ausführung. Die Kleinsteuerung (Logikmodul) ist für einfache Automatisierungsaufgaben ausgelegt und bietet eine Alternative zu klassischen Schützsteuerungen oder kundenspezifischen Platinenlösungen. Mit integriertem Display und Tasten, die eine Programmierung direkt am Gerät in Kontaktplan (KOP) ermöglichen. Insgesamt 20 integrierte E/A, davon 12 digitale Eingänge, 8 digitale Ausgänge. Die Spannungsversorgung erfolgt über 48VDC. Die digitalen Ausgänge sind als Relais ausgeführt. Schutzart Klemmleiste IP20, Schutzart Frontplatte IP43. Montage auf 35mm Hutschiene. Programmierung mittels kostenfreier Software Zelio Soft in Kontaktplan (KOP). Download unter www.se.com. Zertifiziert nach CE, cULus Listed, CSA, GL, GOST, C-Tick.
Anmerkungen zur LIMMERT-KI

Das SR2A201E von Schneider Electric ist ein kompaktes Smart-Relais der Zelio Logic-Serie, das speziell für einfache Automatisierungsaufgaben konzipiert wurde. Mit einer Versorgungsspannung von 48 V AC und einer maximalen Stromaufnahme von 110 mA bietet es eine zuverlässige Lösung für Steuerungsanwendungen. Das Relais verfügt über 12 digitale Eingänge und 8 Relaisausgänge, die eine hohe Flexibilität bei der Programmierung und Anwendung ermöglichen. Die integrierte Programmierung über ein lokal angebrachtes Display sowie die Möglichkeit, das Gerät direkt am Standort zu programmieren, machen es besonders benutzerfreundlich. Mit einer Isolationsspannung von 1780 V und einer Schutzart von IP20 für die Klemmleiste ist das Gerät für den Einsatz in geschützten Umgebungen geeignet. Die Montage erfolgt einfach auf einer 35 mm Hutschiene, was die Installation in bestehenden Systemen erleichtert.

Produktinfos

Produktart: Kompaktes Smart-Relais
Versorgungsspannung: 48 V AC
Versorgungsspannungsgrenzen: 40.8…52.8 V
Versorgungsfrequenz: 50/60 Hz
Maximale Versorgungsstromstärke: 110 mA (ohne Erweiterung)
Leistungsaufnahme: 5.7 VA (ohne Erweiterung)
Isolationsspannung: 1780 V
Anzahl der digitalen Eingänge: 12
Digitale Eingangsversorgungsspannung: 48 V AC
Digitale Eingangsströme: 1.2 mA
Digitale Eingangsfrequenz: 57...63 Hz / 47...53 Hz
Anzahl der Ausgänge: 8 Relaisausgänge
Ausgangsspannungsgrenzen: 24...250 V AC / 5...30 V DC
Ausgangsstrom: 8 A für alle 8 Ausgänge
Schutzart: IP20 (Klemmleiste) / IP43 (Frontplatte)
Montage: 35 mm Hutschiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: AC
Versorgungsspannung AC 50 Hz: 48|48 V
Versorgungsspannung DC: IP20 V
Anzahl der digitalen Eingänge: 12
Anzahl der digitalen Ausgänge: 8
Mit Relaisausgang: Ja
Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 0
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen USB: 0
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 1
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 1
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: Nein
Schaltstrom: 8 A
Unterstützt Protokoll für PROFIBUS: Nein
Versorgungsspannung AC 60 Hz: 48|48 V
Unterstützt Protokoll für CAN: 0|48
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: 0|48
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: 0|48
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Redundanzfähigkeit: Nein
Mit Display: Ja
Schutzart (IP): IP20
Grundgerät: Ja
Erweiterbar: Nein
Erweiterungsgerät: Nein
Mit Zeitschaltuhr: Nein
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Ja
Fronteinbau möglich: Ja
Rack-Montage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: EV000494|48
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: EV000494|0
Breite: 124.6 mm
Höhe: 90 mm
Tiefe: 59.5 mm
SIL gemäß IEC 61508: ohne
Leistungsaufnahme: 5.7
Unterstützt Protokoll für EtherCAT: Nein
Zertifiziert für UL-Gefahrenbereich Klasse I: 0|48
Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
Zertifiziert für UL-Gefahrenbereich Division 1: Nein
Zertifiziert für UL-Gefahrenbereich Division 2: Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
