197512 Eaton EASY-E4-DC-8TE1P

29648116
8659984
1 Stk
4015081940905
EE
8537109199

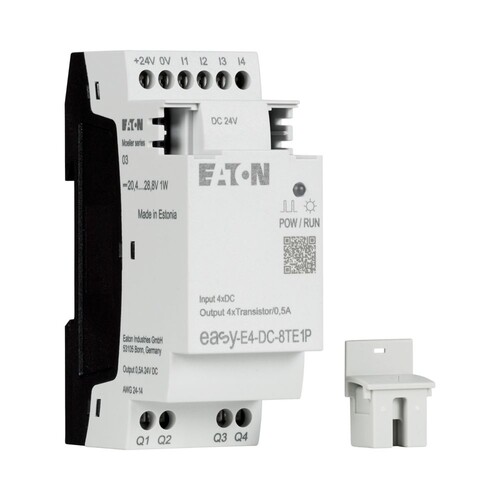

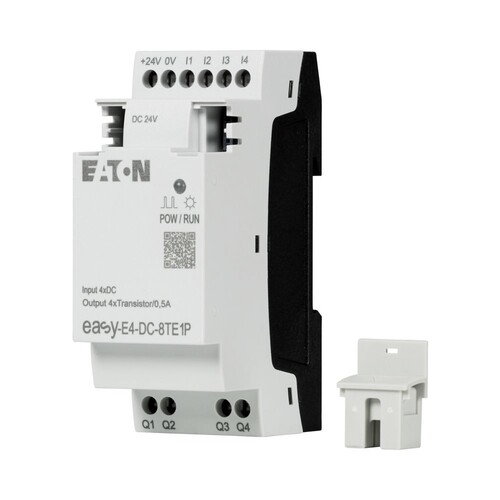

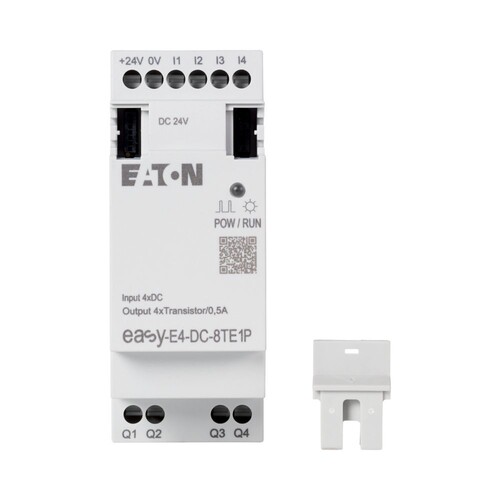

E/A-Erweiterung für Steuerrelais der easyE4-Serie mit einer Nennbetriebsspannung von 24 VDC. Diese Erweiterung bietet 4 Digitaleingänge für 24 VDC und 4 Transistorausgänge für 24 VDC. Die Verbindungen werden über Push-In-Klemmen hergestellt. Der Anschluss an das Steuerrelais oder jede andere Erweiterung der easyE4-Serie erfolgt über den EASY-E4-CONNECT1-Steckverbinder (Artikel 197225), serienmäßig enthalten.
Anmerkungen zur LIMMERT-KI

Das Eaton EASY-E4-DC-8TE1P ist eine leistungsstarke I/O-Erweiterung für die easyE4 Steuerrelais. Mit einer Betriebsspannung von 24 V DC und vier digitalen Eingängen sowie vier Transistor-Ausgängen ermöglicht dieses Modul eine flexible Erweiterung Ihrer Steuerungslösungen. Die kompakten Abmessungen von 35,5 mm Breite, 90 mm Höhe und 58 mm Tiefe sowie das geringe Gewicht von nur 0,072 kg machen die Installation einfach und effizient. Dank der Schutzart IP20 ist das Modul für den Einsatz in geschützten Umgebungen geeignet. Es unterstützt Push-in Klemmen für eine einfache Verdrahtung und ist mit der Software EASYSOFT-SWLIC/easySoft 7 kompatibel. Ideal für industrielle Anwendungen, bietet dieses Modul eine zuverlässige und erweiterbare Lösung für Ihre Automatisierungsbedürfnisse.

Produktinfos

Versorgungsspannung: 24 V DC (20.4 - 28.8 V DC)
Anzahl der digitalen Eingänge: 4
Anzahl der digitalen Ausgänge: 4
Transistor-Ausgänge: 4
Abmessungen (B x H x T): 35,5 x 90 x 58 mm
Gewicht: 0,072 kg
Schutzart (IP): IP20
Montageart: Hutschiene IEC/EN 60715 oder Schraubbefestigung
Anschlussart: Push-in Klemmen
Betriebstemperatur: -25 bis 55 °C
Vibrationsfestigkeit: 10 - 57 Hz, 0,15 mm
Schockfestigkeit: 15 g/11 ms
Softwarekompatibilität: EASYSOFT-SWLIC/easySoft 7

Ein-/Ausgangserweiterung für Steuerrelais easyE4

  • erweiterbar mit den digitalen Ein-/Ausgangserweiterungen der Serie easyE4 mittels Verbindungsstecker easy-E4-CONNECT1 (Artikel Y7-197225)
  • Bemessungsbetriebsspannung 24VDC
  • 4 digitale Eingänge für 24 VDC
  • 4 Transistor-Ausgänge für 24 VDC
  • Push-In Klemmen
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0|0 V
    Versorgungsspannung DC: 20.4|28.8 V
    Anzahl der digitalen Eingänge: 4
    Anzahl der digitalen Ausgänge: 4
    Mit Relaisausgang: Nein
    Anzahl der analogen Eingänge: 0
    Anzahl der analogen Ausgänge: 0
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen USB: 0
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Schaltstrom: 0.5 A
    Unterstützt Protokoll für PROFIBUS: Nein
    Versorgungsspannung AC 60 Hz: 0|0 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Nein
    Mit Display: Nein
    Schutzart (IP): IP20
    Grundgerät: Nein
    Erweiterbar: Nein
    Erweiterungsgerät: Nein
    Mit Zeitschaltuhr: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 36 mm
    Höhe: 90 mm
    Tiefe: 58 mm
    SIL gemäß IEC 61508: ohne
    Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
    Zertifiziert für UL-Gefahrenbereich Division 1: Nein
    Zertifiziert für UL-Gefahrenbereich Division 2: Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
