197506 Eaton EASY-E4-DC-12TC1P

29563605
8659978
1 Stk
4015081940844
EE
8537109199

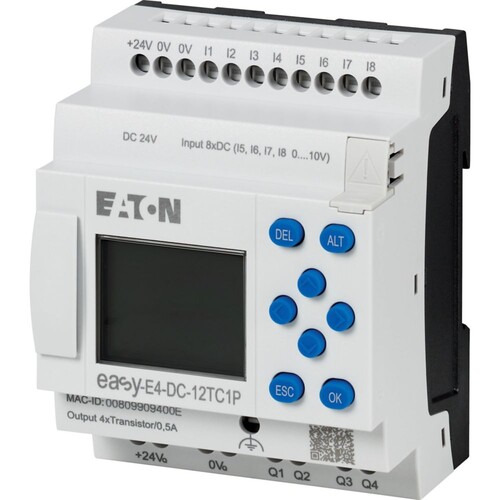

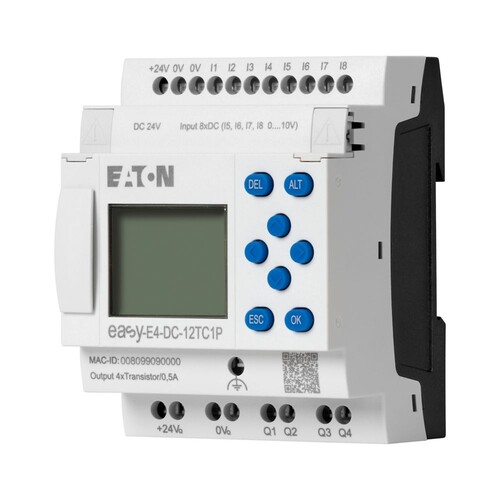

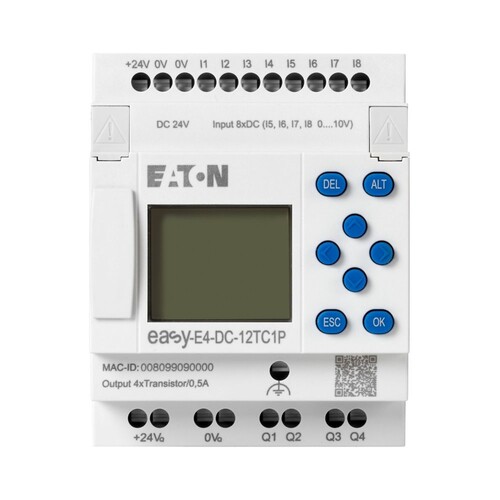

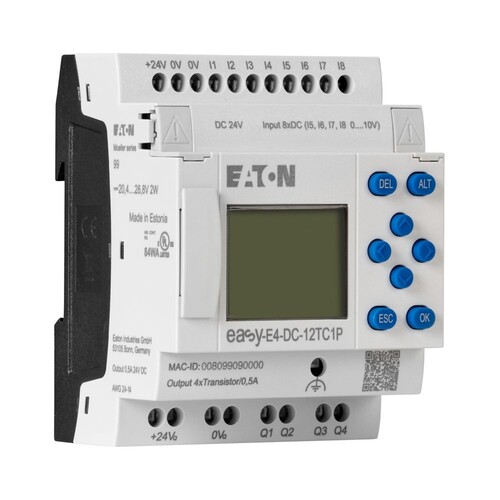

Elektronisches Steuerrelais mit einer Nennbetriebsspannung von 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, Davon können 4 Eingänge auch als Analogeingänge und 4 Eingänge als Hochgeschwindigkeitszähler verwendet werden. Das Steuerrelais verfügt über 4 Transistorausgänge für 24 VDC. Das easy-E4-Steuerrelais ist mit einem Bildschirm, einer Uhr, einer integrierten Ethernet-Schnittstelle und Push-In-Klemmen ausgestattet. Das Steuerrelais kann mit digitalen E/A-Erweiterungen der easyE4-Serie erweitert werden.
Anmerkungen zur LIMMERT-KI

Das Eaton EASY-E4-DC-12TC1P ist ein elektronisches Steuerrelais, das für eine zuverlässige Automatisierung in industriellen Anwendungen konzipiert wurde. Mit einer Versorgungsspannung von 24 V DC und 8 digitalen Eingängen, von denen 4 auch als analoge Eingänge genutzt werden können, bietet es Flexibilität und Vielseitigkeit. Die integrierten 4 Transistor-Ausgänge ermöglichen eine effiziente Steuerung von Lasten. Das Gerät verfügt über ein monochromes Display mit 6 x 16 Zeichen zur Anzeige von Statusinformationen und ist mit einem Ethernet-Anschluss ausgestattet, der eine einfache Netzwerkverbindung ermöglicht. Die kompakten Abmessungen von 71,5 mm Breite, 90 mm Höhe und 58 mm Tiefe ermöglichen eine einfache Montage auf Hutschienen. Mit einem Temperaturbereich von -25 bis 55 °C und einer Schutzart von IP20 ist das EASY-E4-DC-12TC1P für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Versorgungsspannung: 24 V DC
Anzahl der digitalen Eingänge: 8
Anzahl der analogen Eingänge: 4
Anzahl der digitalen Ausgänge: 4
Betriebsart: Transistorausgänge
Display: Monochrom, 6 x 16 Zeichen
Betriebstemperatur: -25 bis 55 °C
Schutzart: IP20
Abmessungen (B x H x T): 71,5 x 90 x 58 mm
Gewicht: 0,162 kg
Montageart: Hutschiene IEC/EN 60715, 35 mm
Ethernet-Anschluss: RJ45, 8-polig
Kabeltyp: CAT5
Einspeisung: 20,4 - 28,8 V DC
Max. Stromverbrauch: 80 mA
Einspeisung bei Signal 1: 3,3 mA (I1 – I4), 1,8 mA (I5 – I8)

Steuerrelais

  • Eingang digital: 8, davon analog nutzbar 4
  • Ausgang digital: 4 Transistor
  • Schutzart: IP20
  • Gewicht: 200 g
  • Maße: B 72 x H 90 x T 58 mm
  • Schaltstrom: 0,5 A
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0|0 V
    Versorgungsspannung DC: 20.4|28.8 V
    Anzahl der digitalen Eingänge: 4
    Anzahl der digitalen Ausgänge: 4
    Mit Relaisausgang: Nein
    Anzahl der analogen Eingänge: 4
    Anzahl der analogen Ausgänge: 0
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen USB: 0
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Ja
    Schaltstrom: 0.5 A
    Unterstützt Protokoll für PROFIBUS: Nein
    Versorgungsspannung AC 60 Hz: 0|0 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Nein
    Mit Display: Ja
    Schutzart (IP): IP20
    Grundgerät: Nein
    Erweiterbar: Ja
    Erweiterungsgerät: Nein
    Mit Zeitschaltuhr: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Ja
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 72 mm
    Höhe: 90 mm
    Tiefe: 58 mm
    SIL gemäß IEC 61508: ohne
    Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
    Zertifiziert für UL-Gefahrenbereich Division 1: Nein
    Zertifiziert für UL-Gefahrenbereich Division 2: Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
