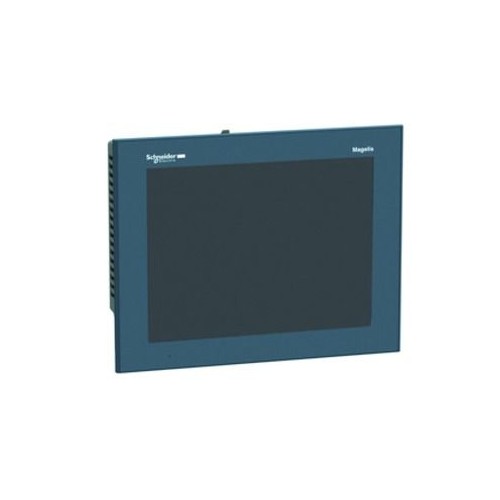

HMIGTO5310 Schneider E. MAGELIS GTO 10,4 SD SLOT 2*COM 1*ETH

25617628
4313390
1 Stk
3595864150284
ID
8537109199
Optimum Panels mit 24 V-Gleichspannung und Farb-Touchscreen. 3,5 Zoll bis 12,1 Zoll. Optimized Touchpanel. Dateneingabe Touchscreen, Displaytyp 640x480 Pixel VGA- 10,4- TFT, Ethernet_RJ45 1, Schnittstellen 2 USB, Speicher 96 MB, Steckplatz SD ja. Terminals werden mit Befestigungsset (Schraubschellen), Sperrvorrichtung für USB-Anschlussstecker und Anweisungen geliefert. Die Dokumentation zur Einrichtung der Magelis-GTO-Terminals ist in einem elektronischen Format in der Vijeo-Designer-Konfigurationssoftware enthalten. Erweiterung des Speicherplatzes mit 4 GB-SD-Karte möglich HMI ZSD4G.
Anmerkungen zur LIMMERT-KI

Das HMIGTO5310 von Schneider Electric ist ein fortschrittliches Touchscreen-Panel der Harmony GTO-Serie mit einer Bildschirmgröße von 10,4 Zoll und einer Auflösung von 640 x 480 Pixel (VGA). Es bietet 65536 Farben auf einem hintergrundbeleuchteten TFT LCD-Display und wird mit einer externen Versorgungsspannung von 24 V DC betrieben. Mit einem internen Speicher von 96 MB und der Möglichkeit zur Erweiterung über SD-Karten bis zu 32 GB ist dieses Panel ideal für anspruchsvolle Automatisierungsanwendungen. Die robuste Bauweise mit IP65-Schutz für die Frontseite gewährleistet eine hohe Zuverlässigkeit in industriellen Umgebungen. Das HMIGTO5310 unterstützt verschiedene Kommunikationsprotokolle über seine COM- und Ethernet-Schnittstellen und ist für den Einsatz in einer Vielzahl von Anwendungen geeignet. Dank der benutzerfreundlichen Oberfläche und der hohen Flexibilität ist es eine hervorragende Wahl für moderne HMI-Anforderungen.

Produktinfos

Displaygröße: 10,4 Zoll
Displayauflösung: 640 x 480 Pixel (VGA)
Displaytyp: TFT LCD, hintergrundbeleuchtet
Farben: 65536 Farben
Betriebssystem: Harmony
Versorgungsspannung: 24 V DC
Versorgungsspannungsgrenzen: 19,2…28,8 V
Maximale Leistungsaufnahme: 12 W
Speicher: 96 MB Flash EPROM
RAM: 512 KB SRAM
SD-Kartenkompatibilität: <= 32 GB
Anzahl der USB-Anschlüsse: 2
Ethernet-Anschluss: RJ45, 10BASE-T/100BASE-TX
COM1 Schnittstelle: SUB-D 9, RS232C
COM2 Schnittstelle: RJ45, RS485
Breite: 272,5 mm
Höhe: 214,5 mm
Tiefe: 57 mm
Gewicht: 2 kg
Betriebstemperatur: 0…55 °C
Lagertemperatur: -20…60 °C
Schutzart: IP20 (Rückseite), IP65 (Front)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bildschirmdiagonale: 0 Zoll
    Mit Farbdisplay: Ja
    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 1 V
    Versorgungsspannung DC: 24|24 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen USB: 2
    Ausführung des Displays: TFT
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 1
    Anzahl der HW-Schnittstellen seriell RS-422: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Mit SW-Schnittstellen: Ja
    Unterstützt Protokoll für TCP/IP: 57
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: 0|24
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: 1|24
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: TFT
    Anzahl der Farben des Displays: 0|50
    Anzahl der Graustufen/Blaustufen des Displays: Resistiv-Touch
    Anzahl der Bildpunkte, horizontal: 1
    Anzahl der Bildpunkte, vertikal: 0
    Nutzbarer Projektspeicher/Anwenderspeicher: 1 kByte
    Mit nummerischer Tastatur: Ja
    Mit Alpha Tastatur: Nein
    Anzahl der Funktionstasten, programmierbar: 0
    Mit Meldungsanzeige: Nein
    Mit Meldesystem (inkl. Puffer und Quittierung): Nein
    Prozesswertdarstellung (Ausgabe) möglich: Ja
    Prozesswertvorgabe (Eingabe) möglich: Nein
    Mit Rezepturen: 2
    Anzahl der Ebenen, Passwortschutz: 0
    Druckausgabe vorhanden: Nein
    Anzahl der Online-Sprachen: 1
    Zusätzliche Softwarekomponenten, ladbar: Ja
    Schutzart (IP), frontseitig: EV006423|50
    Betriebstemperatur: 0 °C
    Tragschienenmontage möglich: 480
    Wand-/Direktmontage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Breite der Front: 1 mm
    Höhe der Front: IP65/IP67 mm
    Einbautiefe: 0 mm
    Anzahl der Systemtasten: 0
    Leistungsaufnahme: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse I: 214.5
    Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse III: 640
    Zertifiziert für UL-Gefahrenbereich Division 1: 65536
    Zertifiziert für UL-Gefahrenbereich Division 2: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): 2
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Ja
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): 1|24
