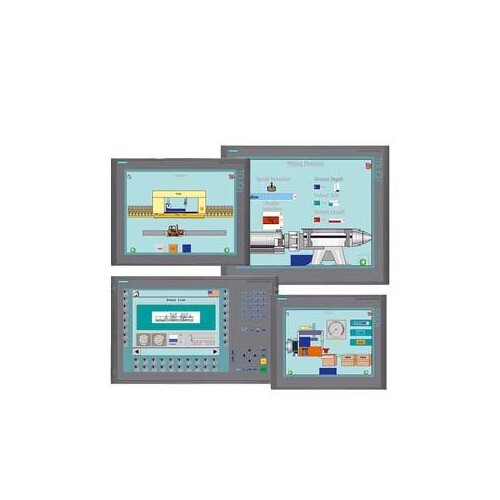

6AV6644-0AB01-2AX0 SIEMENS Touch Multipanel Windows VE 5.0

20214110
4988866
1 Stk
4025515075325
DE
85371091
6AV6644-0AB01-2AX0
beantwortete(n) Fragen weitere Varianten
Neuteil ist ab 01.01.2015 mit einer Liefersperre versehen. Ersatzteil weiter frei beziehbar, Preis kann aber vom Neuteil abweichen. Weitere Informationen unter SIMATIC aktuell Beitrags-ID: 109486162. Für Fragen stehen Ihnen die bekannten Ansprechpartner zur Verfügung. SIMATIC MP 377 15 Touch Multi Panel, Windows CE 5.0 15 Farb-TFT-Display 12MByte Projektierungs-Speicher projektierbar ab WinCC flexible 2007 Nur noch als Ersatzteil.
Anmerkungen zur LIMMERT-KI

Das SIEMENS Touch Multipanel 6AV6644-0AB01-2AX0 ist ein 15-Zoll-TFT-Farbdisplay, das mit Windows CE 5.0 betrieben wird. Es bietet eine hohe Auflösung von 1.024 x 768 Pixeln und unterstützt bis zu 65.536 Farben. Mit einem robusten Design und einer IP65-Schutzart an der Vorderseite ist dieses Panel für industrielle Anwendungen geeignet. Die Stromversorgung erfolgt über Gleichstrom mit einem maximalen Stromverbrauch von 1,9 A und einer aktiven Leistungsaufnahme von 45,6 W. Das Gerät verfügt über zwei industrielle Ethernet-Schnittstellen, eine RS-485-Schnittstelle und zwei USB-Anschlüsse. Mit 12.288 kB Speicher für Benutzerdaten und einer MTBF der Hintergrundbeleuchtung von 50.000 Stunden ist es ideal für anspruchsvolle Anwendungen in der Automatisierungstechnik. Dieses Multipanel ist nicht nur benutzerfreundlich, sondern auch für eine Vielzahl von industriellen Steuerungs- und Überwachungsaufgaben konzipiert.

Produktinfos

Produkttyp: MP377 15" Touch
Displaytyp: TFT
Bildschirmdiagonale: 15 Zoll
Farbdisplay: Ja
Anzahl der Farben: 65.536
Horizontale Auflösung: 1.024 Pixel
Vertikale Auflösung: 768 Pixel
MTBF der Hintergrundbeleuchtung: 50.000 h
Steuerungselemente: Touchscreen
Anschlussart: USB
Versorgungsspannung: DC
Stromverbrauch (Nennwert): 1,9 A
Aktive Leistungsaufnahme: 45,6 W
Speichertyp: Flash / RAM
Speicher für Benutzerdaten: 12.288 kB
Anzahl der industriellen Ethernet-Schnittstellen: 2
Anzahl der RS-485-Schnittstellen: 1
Anzahl der USB-Schnittstellen: 2
IP-Schutzart (Vorderseite): IP65
IP-Schutzart (Rückseite): IP20
Betriebstemperatur (min): 0 °C
Betriebstemperatur (max): 50 °C
Lagertemperatur (min): -20 °C
Lagertemperatur (max): 60 °C
Relative Luftfeuchtigkeit (max): 90 %
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bildschirmdiagonale: 15 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 2
Anzahl der HW-Schnittstellen PROFINET: 2
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 1
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: 0|50
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: Resistiv-Touch V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 65536
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 1024
Anzahl der Bildpunkte, vertikal: 768
Nutzbarer Projektspeicher/Anwenderspeicher: 12288 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 0
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 16
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: 0|50
Breite der Front: 400 mm
Höhe der Front: 310 mm
Einbautiefe: 72 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 12
