6AV21242DC010AX0 SIEMENS SIMATIC HMI KTP400 Comfort

20883185
2736363
1 Stk
4025515078975
DE
85371091
6AV2124-2DC01-0AX0
beantwortete(n) Fragen weitere Varianten

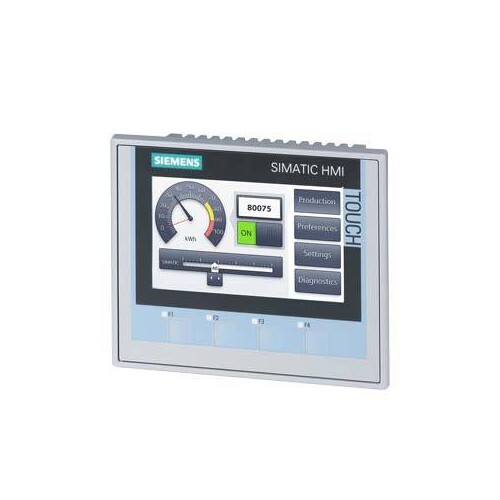

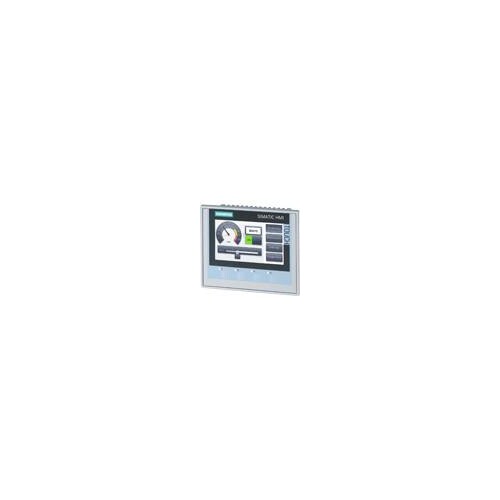

SIMATIC HMI KTP400 Comfort, Comfort Panel, Tasten-/Touchbedienung, 4 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 4MByte Projektierungs-Speicher, Windows CE 6.0, projektierbar ab WinCC Comfort V11 Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI KTP400 Comfort ist ein leistungsstarkes Comfort Panel, das für anspruchsvolle Visualisierungsaufgaben im industriellen Umfeld konzipiert wurde. Mit einem 4,3 Zoll großen TFT-Display, das 16 Millionen Farben darstellt, ermöglicht es eine intuitive Bedienung über Tasten und Touchscreen. Die PROFINET- und MPI/PROFIBUS DP-Schnittstellen gewährleisten eine nahtlose Integration in bestehende Automatisierungssysteme. Mit 4 MB Konfigurationsspeicher und einer Betriebsspannung von 24 V DC bietet das KTP400 Comfort hohe Flexibilität und Zuverlässigkeit. Die IP65-Zertifizierung auf der Vorderseite schützt das Gerät vor Staub und Spritzwasser, was es ideal für den Einsatz in rauen Umgebungen macht. Dieses HMI-Panel ist mit Windows CE 6.0 ausgestattet und kann über WinCC Comfort V11 konfiguriert werden.

Produktinfos

Produktbezeichnung: KTP400 Comfort
Displaytyp: TFT
Bildschirmdiagonale: 4,3 Zoll (109 mm)
Displaybreite: 95 mm
Displayhöhe: 53,8 mm
Anzahl der Farben: 16.777.216
Horizontale Auflösung: 480 Pixel
Vertikale Auflösung: 272 Pixel
MTBF Hintergrundbeleuchtung: 80.000 h
Hintergrundbeleuchtung dimmbar: Ja; 0-100 %
Anzahl der Funktionstasten: 4
Anzahl der Funktionstasten mit LEDs: 4
Touchscreen: Ja; analog-resistiv
Versorgungsspannung: 24 V DC
Erlaubter Spannungsbereich (DC): 19,2 - 28,8 V
Stromverbrauch (Nennwert): 0,13 A
Aktive Leistung: 3,1 W
Prozessor: ARM
Speicher für Benutzerdaten: 4 Mbyte
Anzahl der USB-Schnittstellen: 1; USB 2.0
Anzahl der SD-Kartensteckplätze: 2
IP Schutzart (Vorderseite): IP65
IP Schutzart (Rückseite): IP20
Betriebstemperatur (max.): 60 °C
Lagertemperatur (min.): -20 °C
Gewicht (ohne Verpackung): 0,6 kg

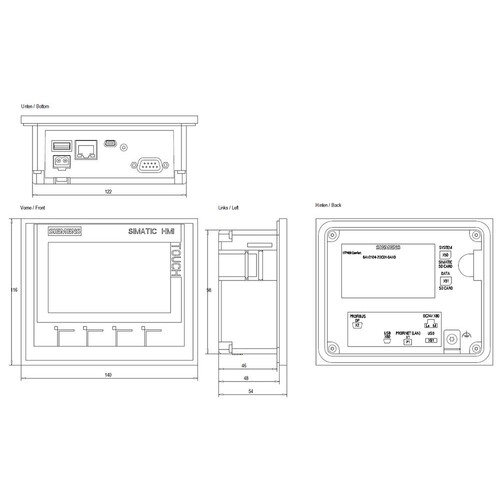

Abmessungen (B x H x T): 140 mm x 116 mm x 48 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 4.3 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 1
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 1
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: 0|28.8
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 4 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 480
Anzahl der Bildpunkte, vertikal: 272
Nutzbarer Projektspeicher/Anwenderspeicher: 4000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 4
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: 0|50
Breite der Front: 140 mm
Höhe der Front: 116 mm
Einbautiefe: 48 mm
Anzahl der Tasten mit LED: 4
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
