6AV2124-1GC01-0AX0 Siemens SIMATIC HMI KP700 COMFORT

22125705
2736361
1 Stk
4025515079057
DE
85371091
6AV2124-1GC01-0AX0
beantwortete(n) Fragen weitere Varianten

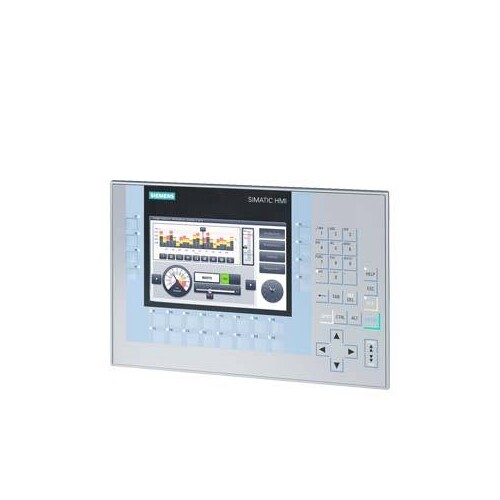

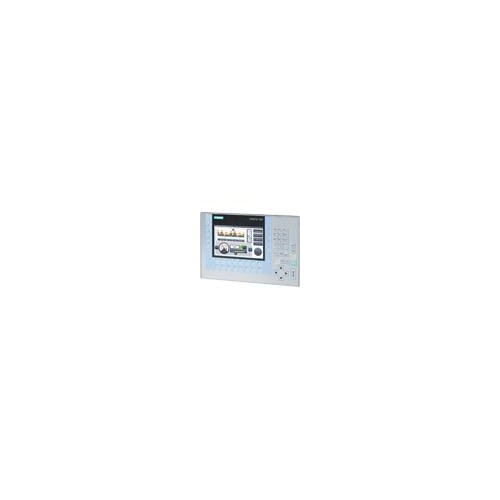

SIMATIC HMI KP700 Comfort, Comfort Panel, Tastenbedienung, 7 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 12MByte Projektierungsspeicher, Windows CE 6.0, projektierbar ab WinCC Comfort V11 Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI KP700 Comfort ist ein leistungsstarkes Bedienpanel, das für anspruchsvolle Visualisierungsaufgaben im industriellen Umfeld konzipiert wurde. Mit einem 7 Zoll großen TFT-Display und einer Auflösung von 800 x 480 Pixeln bietet es eine brillante Farbdarstellung mit über 16 Millionen Farben. Das Panel unterstützt verschiedene Schnittstellen, darunter PROFINET und MPI/PROFIBUS DP, und verfügt über 12 MB Konfigurationsspeicher. Die benutzerfreundliche Tastatur umfasst 24 Funktionstasten, die mit LEDs ausgestattet sind. Das Gerät ist für eine maximale Betriebstemperatur von 50 °C ausgelegt und bietet eine hohe Schutzart von IP65 an der Vorderseite, wodurch es für den Einsatz in rauen Umgebungen geeignet ist. Mit Windows CE 6.0 als Betriebssystem und der Kompatibilität zu WinCC Comfort V11 ist es eine ideale Lösung für moderne Automatisierungsprojekte.

Produktinfos

Produktbezeichnung: KP700 Comfort
Displaytyp: TFT
Bildschirmdiagonale: 177.8 mm
Displaybreite: 152.4 mm
Displayhöhe: 91.4 mm
Farben: 16.777.216
Horizontale Auflösung: 800 Pixel
Vertikale Auflösung: 480 Pixel
MTBF Hintergrundbeleuchtung (bei 25 °C): 80.000 h
Helligkeit regelbar: Ja; 0-100 %
Anzahl der Funktionstasten: 24
Anzahl der Tasten mit LED: 24
Tastatur: Alphanumerisch
Versorgungsspannung: 24 V DC
Eingangsstrom (Nennwert): 0.5 A
Aktive Leistungsaufnahme: 12 W
Prozessor-Typ: X86
Konfigurationsspeicher: 12 MB
Anzahl der USB-Schnittstellen: 2
Anzahl der Ethernet-Schnittstellen: 1
IP-Schutzart (Vorderseite): IP65
IP-Schutzart (Rückseite): IP20
Betriebstemperatur (max.): 50 °C
Lagertemperatur (min.): -20 °C
Gehäusematerial (Vorderseite): Aluminium
Breite des Gehäuses: 308 mm
Höhe des Gehäuses: 204 mm
Gesamttiefe: 63 mm
Gewicht (ohne Verpackung): 2.2 kg
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bildschirmdiagonale: 7 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 2
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 24 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 800
Anzahl der Bildpunkte, vertikal: 480
Nutzbarer Projektspeicher/Anwenderspeicher: 12000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 24
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: 0|50
Breite der Front: 308 mm
Höhe der Front: 204 mm
Einbautiefe: 63 mm
Anzahl der Tasten mit LED: 24
Anzahl der Systemtasten: 28
Schutzart (NEMA), frontseitig: 0
