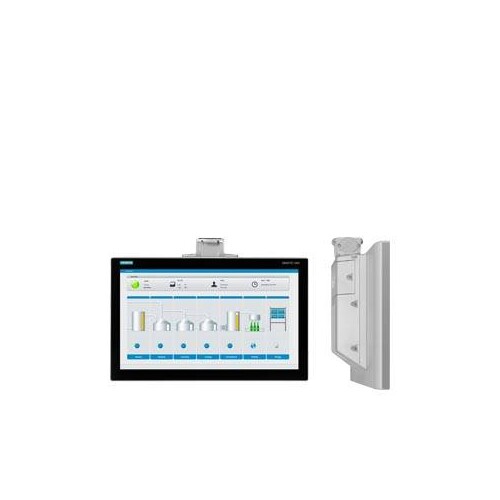

6AV2124-0XC24-0AX0 Siemens SIMATIC HMI TP2200 Comfort Pro, Tragarm, Comfort

26311621
8607751
1 Stk
4047623408857
DE
85371091
weitere Infos weitere Infos ausblenden
Siemens
6AV2124-0XC24-0AX0
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI TP2200 Comfort Pro, für Tragarm (nicht erweiterbar, Flansch oben), Comfort Panel, Touchbedienung, 22 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 24 MB Projektierungsspeicher, WEC 2013, projektierbar ab WinCC Comfort V14 SP1 mit HSP Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich. Die Comfort Panels PRO sind eine Geräteserie mit hoher Schutzart IP65 (NEMA4) und flexiblen Montagemöglichkeiten - direkt an der Maschine über spezielle Adapter, auf einem Standfuß oder an einem Tragarmsystem.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI TP2200 Comfort Pro ist ein hochmodernes Touchpanel mit einem 21,5 Zoll großen Widescreen-TFT-Display, das 16 Millionen Farben darstellt. Mit einer Auflösung von 1920 x 1080 Pixeln bietet es eine exzellente Bildqualität für anspruchsvolle Visualisierungsaufgaben in der Industrie. Das Panel unterstützt PROFINET und MPI/PROFIBUS-DP Schnittstellen, was eine nahtlose Integration in bestehende Automatisierungssysteme ermöglicht. Der Projektierungsspeicher von 24 MB und die Unterstützung von Windows Embedded Compact 2013 stellen sicher, dass komplexe Anwendungen effizient umgesetzt werden können. Das Gerät ist für den senkrechten Einbau geeignet und bietet eine hohe Schutzart von IP65, was es ideal für den Einsatz in rauen industriellen Umgebungen macht. Mit einem Stromverbrauch von nur 44 W und einer Betriebsspannung von 24 V DC ist es energieeffizient und zuverlässig. Das SIMATIC HMI TP2200 ist eine ausgezeichnete Wahl für moderne Maschinensteuerungen und Prozessvisualisierungen.

Produktinfos

Produkttyp: TP2200 Comfort PRO
Displaytyp: TFT
Bildschirmdiagonale: 21,5 in (54,61 cm)
Displaybreite: 475,2 mm
Displayhöhe: 267,3 mm
Anzahl Farben: 16 777 216
Horizontale Bildauflösung: 1 920 Pixel
Vertikale Bildauflösung: 1 080 Pixel
Hintergrundbeleuchtung MTBF: 30 000 h
Hintergrundbeleuchtung dimmbar: Ja; 0-100 %
Montageart: Tragarm
Einbaulage: senkrecht
Spannungsart der Versorgungsspannung: DC
Nennwert (DC): 24 V
Zulässiger Bereich (DC): 19,2 V - 28,8 V
Stromaufnahme (Nennwert): 1,8 A
Speicher (Projektierungsspeicher): 24 MB
Prozessor: X86
Anzahl Schnittstellen Industrial Ethernet: 2
Anzahl Schnittstellen USB: 2
IP-Schutzart (frontseitig): IP65
IP-Schutzart (rückseitig): IP65
Betriebstemperatur (min): 0 °C
Betriebstemperatur (max): 45 °C
Lagerungstemperatur (min): -20 °C
Gehäusematerial: Aluminium
Breite der Gehäusefront: 527 mm
Höhe der Gehäusefront: 330 mm
Einbautiefe: 101 mm
Gewicht: 8,5 kg
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    26083841
    Preisanzeige nur nach Anmeldung
    26311678
    Preisanzeige nur nach Anmeldung
    26311642
    Preisanzeige nur nach Anmeldung
    26311692
    Preisanzeige nur nach Anmeldung
    26311614
    Preisanzeige nur nach Anmeldung
    02034748
    Preisanzeige nur nach Anmeldung
    02279545
    Preisanzeige nur nach Anmeldung
    02280434
    Preisanzeige nur nach Anmeldung
    02034734
    Preisanzeige nur nach Anmeldung
    02034727
    Preisanzeige nur nach Anmeldung
    02034755
    Preisanzeige nur nach Anmeldung
    26311699
    Preisanzeige nur nach Anmeldung

    Download

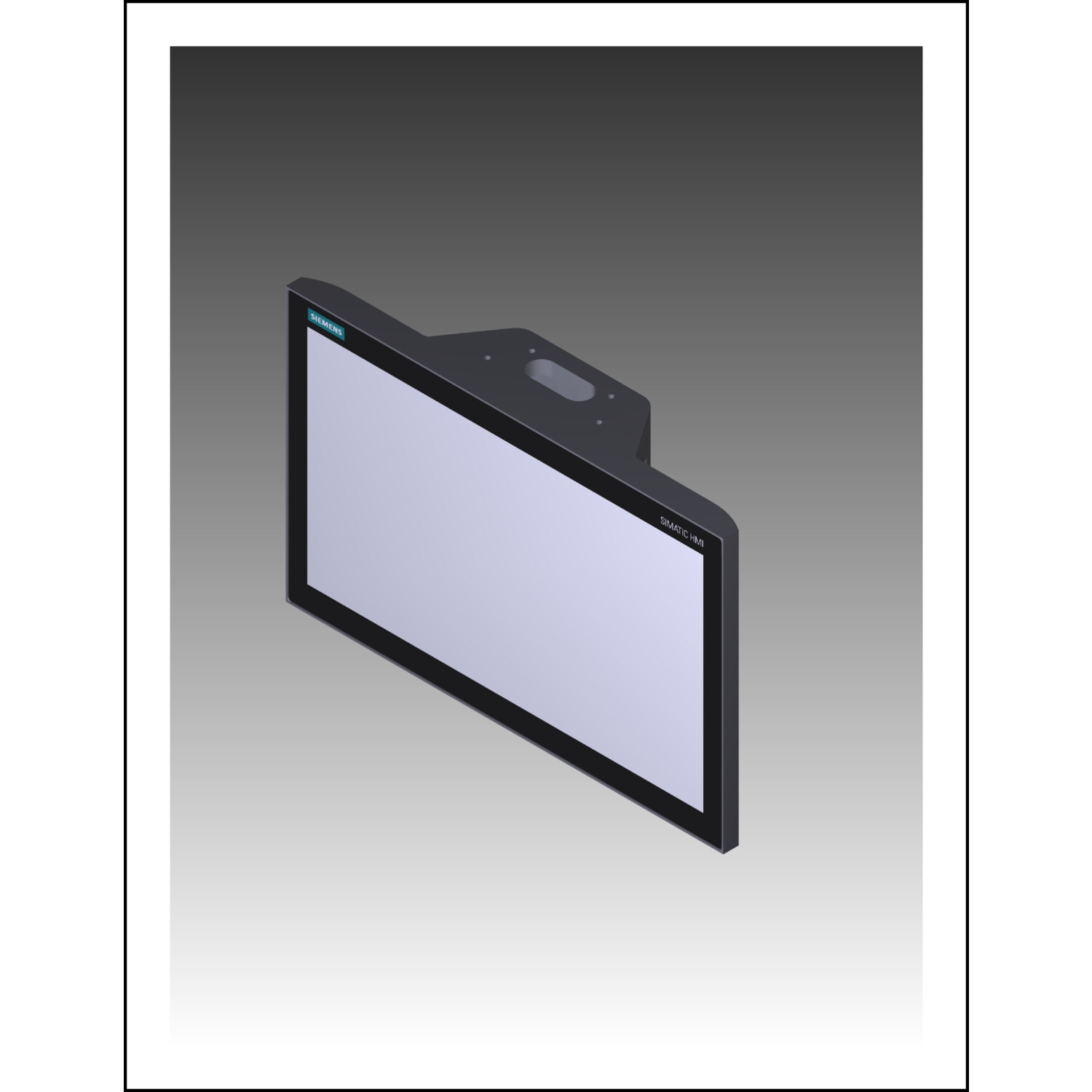

    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/6AV2124-0XC24-0AX0

    Produktinfos

    Bildschirmdiagonale: 21.5 Zoll
    Mit Farbdisplay: Ja
    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 19.2|28.8 V
    Anzahl der HW-Schnittstellen Industrial Ethernet: 2
    Anzahl der HW-Schnittstellen PROFINET: 2
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen USB: 2
    Ausführung des Displays: TFT
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit SW-Schnittstellen: Nein
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: 0|28.8
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Versorgungsspannung AC 60 Hz: 0 V
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Anzahl der Farben des Displays: 16777216
    Anzahl der Graustufen/Blaustufen des Displays: 0
    Anzahl der Bildpunkte, horizontal: 1920
    Anzahl der Bildpunkte, vertikal: 1080
    Nutzbarer Projektspeicher/Anwenderspeicher: 24000 kByte
    Mit nummerischer Tastatur: Ja
    Mit Alpha Tastatur: Ja
    Anzahl der Funktionstasten, programmierbar: 0
    Mit Meldungsanzeige: Ja
    Mit Meldesystem (inkl. Puffer und Quittierung): Ja
    Prozesswertdarstellung (Ausgabe) möglich: Ja
    Prozesswertvorgabe (Eingabe) möglich: Ja
    Mit Rezepturen: Ja
    Anzahl der Ebenen, Passwortschutz: 50
    Druckausgabe vorhanden: Ja
    Anzahl der Online-Sprachen: 32
    Zusätzliche Softwarekomponenten, ladbar: Ja
    Schutzart (IP), frontseitig: IP65
    Betriebstemperatur: 0|45 °C
    Tragschienenmontage möglich: Nein
    Wand-/Direktmontage möglich: Nein
    Geeignet für Sicherheitsfunktionen: 0|45
    Breite der Front: 527 mm
    Höhe der Front: 330 mm
    Einbautiefe: 101 mm
    Anzahl der Tasten mit LED: 0
    Anzahl der Systemtasten: 0
    Schutzart (NEMA), frontseitig: 0
