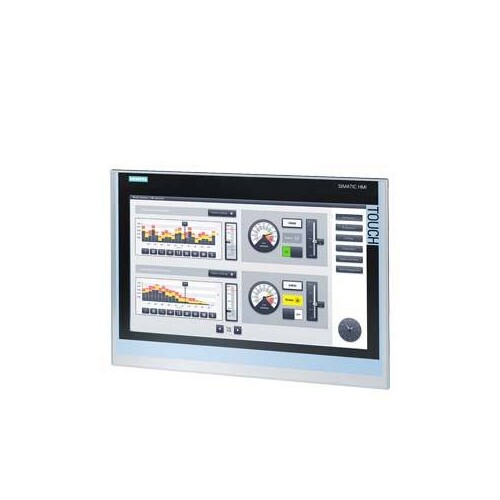

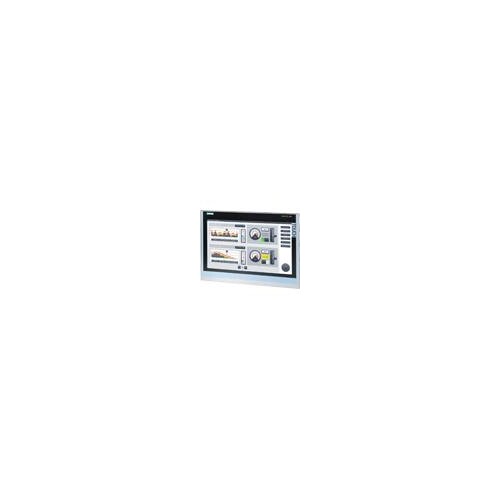

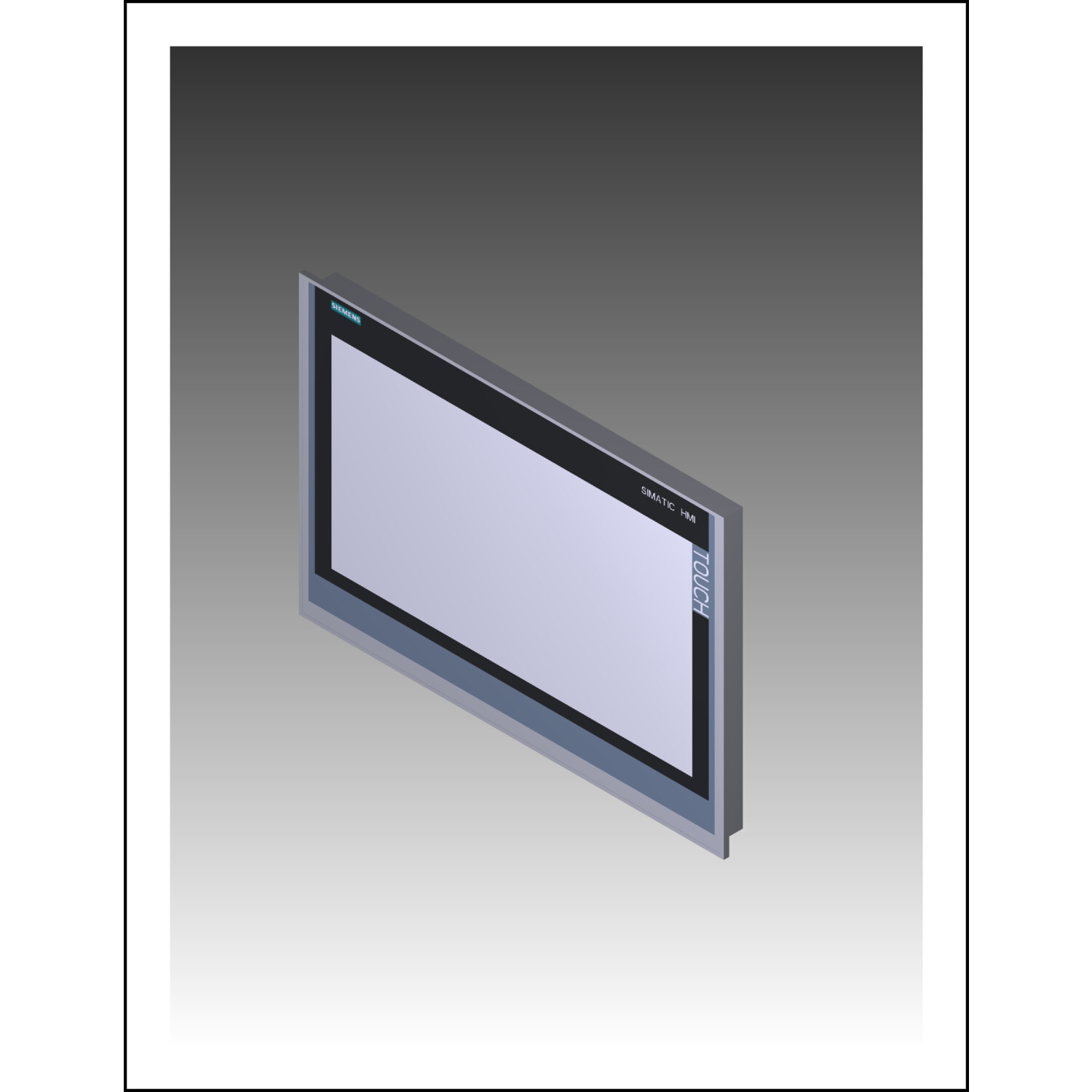

6AV2124-0UC02-0AX1 Siemens HMI TP1900 "Comfort Panel Touch 19 Widescreen"

26333622
3291891
1 Stk
4047623407836
DE
85371091
6AV2124-0UC02-0AX1
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI TP1900 Comfort, Comfort Panel, Touchbedienung, 19 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 24MByte Projektierungsspeicher, WEC 2013, projektierbar ab WinCC Comfort V14 SP1 mit HSP Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich.
Anmerkungen zur LIMMERT-KI

Das Siemens HMI TP1900 Comfort Panel ist ein leistungsstarkes Touch-Display mit einem 18,5 Zoll (469,9 mm) großen TFT-Bildschirm, der 16,7 Millionen Farben darstellt. Mit einer horizontalen Auflösung von 1.366 Pixeln und einer vertikalen Auflösung von 768 Pixeln bietet es eine hervorragende Bildqualität für anspruchsvolle Visualisierungsaufgaben. Das Gerät ist mit einem 24 V DC Netzteil ausgestattet und ermöglicht eine flexible Montage in Hoch- oder Querformat. Mit einer IP65 Schutzart an der Front ist es für den Einsatz in industriellen Umgebungen geeignet. Die Benutzeroberfläche wird durch 40 direkte Tasten unterstützt, während die Hintergrundbeleuchtung dimmbar ist und eine Lebensdauer von bis zu 50.000 Stunden bei 25 °C erreicht. Das TP1900 Comfort Panel ist ideal für Anwendungen in der Maschinensteuerung und Prozessvisualisierung und bietet eine benutzerfreundliche Schnittstelle über PROFINET und MPI/PROFIBUS DP.

Produktinfos

Produktbezeichnung: TP1900 Comfort
Displaytyp: TFT
Bildschirmdiagonale: 18,5 Zoll (469,9 mm)
Displaybreite: 409,8 mm
Displayhöhe: 230,4 mm
Farben: 16.777.216
Horizontale Auflösung: 1.366 Pixel
Vertikale Auflösung: 768 Pixel
MTBF Hintergrundbeleuchtung (bei 25 °C): 50.000 h
Hintergrundbeleuchtung dimmbar: Ja; 0-100 %
Anzahl der Funktionstasten: 0
Anzahl der direkten Tasten: 40
Versorgungsspannung: 24 V DC
Erlaubter Spannungsbereich (untere Grenze): 19,2 V
Erlaubter Spannungsbereich (obere Grenze): 28,8 V
Stromverbrauch (Nennwert): 1,7 A
Aktive Leistungseingabe: 41 W
Prozessor-Typ: X86
Speicherkapazität für Benutzerdaten: 24 Mbyte
Anzahl der industriellen Ethernet-Schnittstellen: 2
Anzahl der USB-Schnittstellen: 2
IP-Schutzart (Front): IP65
IP-Schutzart (Rückseite): IP20
Betriebstemperatur (max.): 45 °C
Betriebstemperatur (min.): 0 °C
Gewicht (ohne Verpackung): 5,6 kg
Gehäusebreite: 483 mm
Gehäusehöhe: 337 mm
Gesamttiefe: 73,2 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 18.5 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 2
Anzahl der HW-Schnittstellen PROFINET: 2
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: 0|28.8
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: 0|45
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 1366
Anzahl der Bildpunkte, vertikal: 768
Nutzbarer Projektspeicher/Anwenderspeicher: 24000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 0
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|45 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Breite der Front: 483 mm
Höhe der Front: 337 mm
Einbautiefe: 73.2 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
