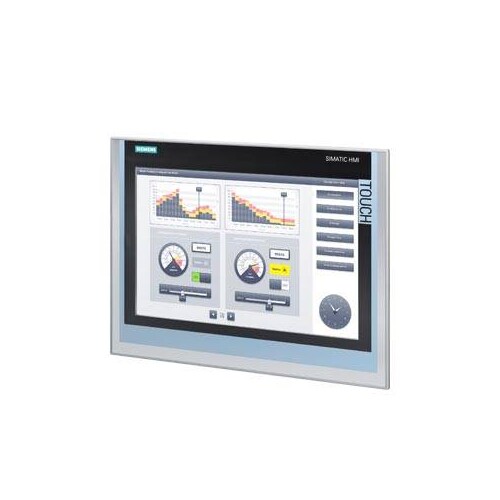

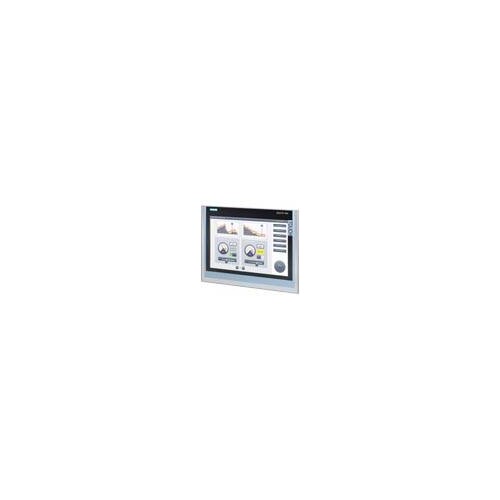

6AV2124-0QC02-0AX1 Siemens Simatic HMI TP1500 Comfort Panel 15" Widescreen

26320182
3291890
1 Stk
4047623407843
DE
85371091
6AV2124-0QC02-0AX1
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI TP1500 Comfort, Comfort Panel, Touchbedienung, 15 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 24MByte Projektierungsspeicher, WEC 2013, projektierbar ab WinCC Comfort V14 SP1 mit HSP, Umgebungstemperatur bis zu 50°C (bis 55°C mit Einschränkung) Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI TP1500 Comfort Panel ist ein leistungsstarkes 15,4 Zoll TFT-Display, das für die anspruchsvollen Anforderungen der industriellen Visualisierung konzipiert wurde. Mit einer Auflösung von 1280 x 800 Pixeln und einer Farbtiefe von über 16 Millionen Farben bietet es eine klare und präzise Darstellung. Das Gerät unterstützt eine Vielzahl von Schnittstellen, einschließlich PROFINET und MPI/PROFIBUS DP, und verfügt über 24 MB Konfigurationsspeicher. Es ist für den Betrieb bei Umgebungstemperaturen von bis zu 50 °C geeignet und kann sowohl im Hoch- als auch im Querformat montiert werden. Mit einem robusten Aluminiumgehäuse und einer IP65-Schutzart an der Vorderseite ist das TP1500 ideal für den Einsatz in rauen industriellen Umgebungen. Die Touchscreen-Bedienung ermöglicht eine intuitive Interaktion, während die Dimmfunktion der Hintergrundbeleuchtung zusätzliche Flexibilität bietet.

Produktinfos

Produktbezeichnung: TP1500 Comfort
Displaytyp: TFT
Bildschirmdiagonale: 15,4 Zoll (390 mm)
Displaybreite: 331,2 mm
Displayhöhe: 207 mm
Anzahl der Farben: 16.777.216
Horizontale Auflösung: 1280 Pixel
Vertikale Auflösung: 800 Pixel
MTBF Hintergrundbeleuchtung: 80.000 h
Hintergrundbeleuchtung dimmbar: Ja; 0-100 %
Anzahl der Direkt-Tasten: 40
Montageposition: vertikal
Versorgungsspannung: 24 V DC
Erlaubter Spannungsbereich (DC): 19,2 V - 28,8 V
Stromverbrauch (nennwert): 1,7 A
Aktive Leistung (typ.): 41 W
Prozessor-Typ: X86
Speicher für Benutzerdaten: 24 MB
Anzahl der USB-Schnittstellen: 2
Anzahl der industriellen Ethernet-Schnittstellen: 2
IP-Schutzart (Vorderseite): IP65
IP-Schutzart (Rückseite): IP20
Betriebstemperatur: 0 °C bis 50 °C (55 °C mit Einschränkungen)
Gewicht (ohne Verpackung): 4,4 kg
Gehäusematerial: Aluminium
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 15.4 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 2
Anzahl der HW-Schnittstellen PROFINET: 2
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 1280
Anzahl der Bildpunkte, vertikal: 800
Nutzbarer Projektspeicher/Anwenderspeicher: 24000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 0
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: 0|50
Breite der Front: 415 mm
Höhe der Front: 310 mm
Einbautiefe: 75 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
