6AV2124-0MC24-0AX0 Siemens SIMATIC HMI TP1200 Comfort Pro, Tragarm,Touchbed.

26524239
2192149
1 Stk
4047623409014
DE
85371091
6AV2124-0MC24-0AX0
beantwortete(n) Fragen weitere Varianten

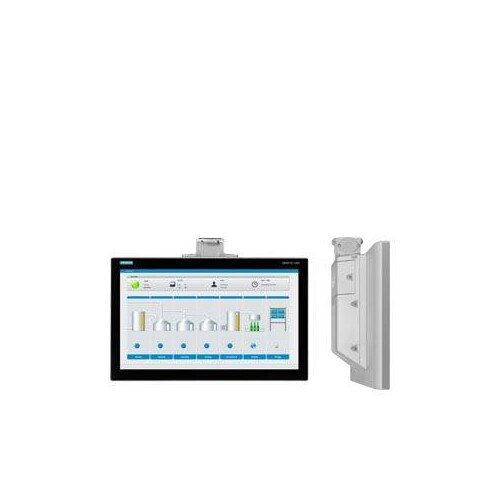

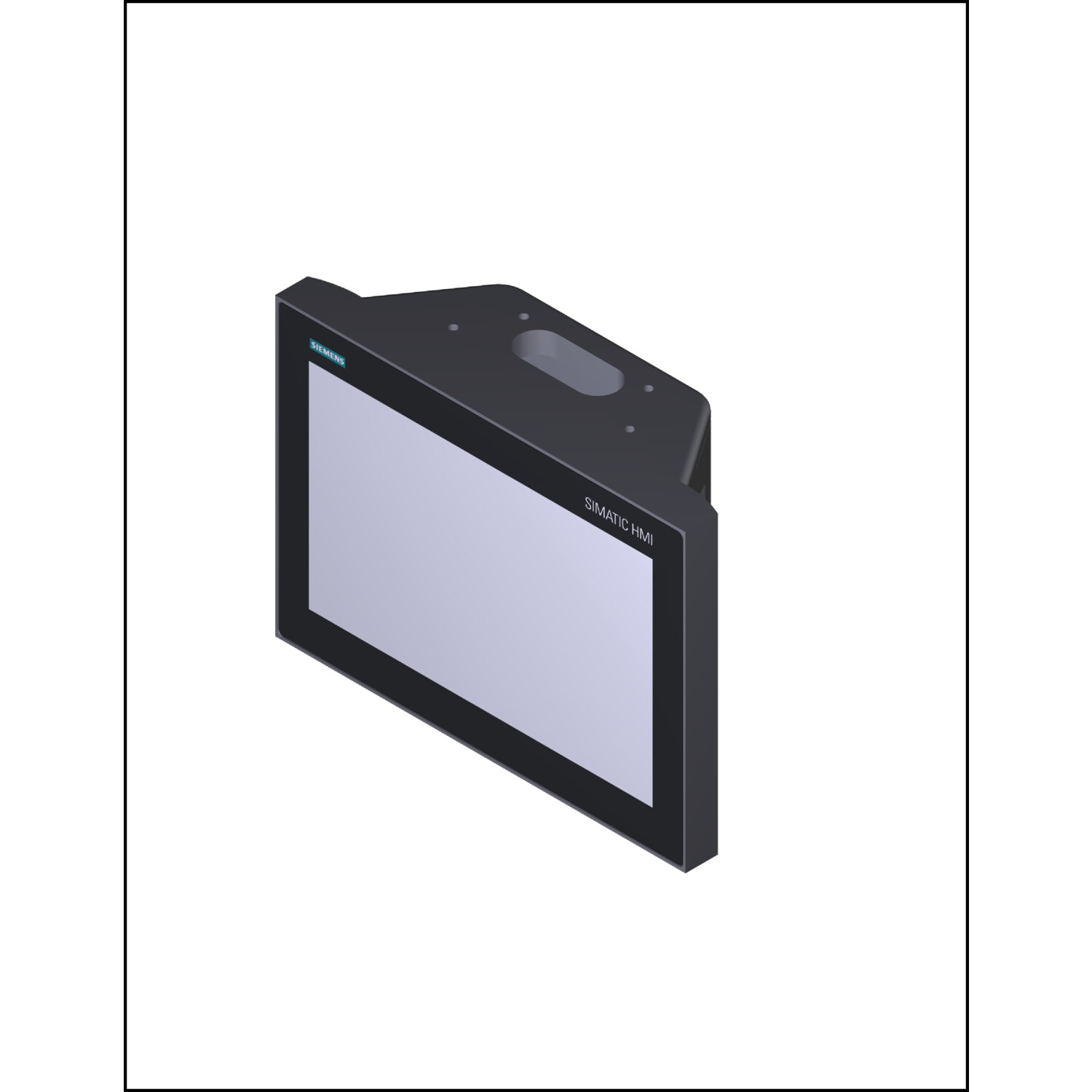

SIMATIC HMI TP1200 Comfort Pro für Tragarm (nicht erweiterbar, Flansch oben), Comfort Panel, Touchbedienung, 12 Widescreen-TFT-Display, 16 Mio Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 12 MB Projektierungsspeicher, WEC 2013, projektierbar ab WinCC Comfort V14 SP1 mit HSP Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich. Die Comfort Panels PRO sind eine Geräteserie mit hoher Schutzart IP65 (NEMA4) und flexiblen Montagemöglichkeiten - direkt an der Maschine über spezielle Adapter, auf einem Standfuß oder an einem Tragarmsystem.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI TP1200 Comfort Pro ist ein leistungsstarkes Touch-Panel mit einem 12,1 Zoll großen Widescreen-TFT-Display, das 16 Millionen Farben darstellt. Es bietet eine hohe Auflösung von 1280 x 800 Pixeln und ist für die Verwendung in industriellen Anwendungen konzipiert. Mit einer Schutzart von IP65 ist das Gerät sowohl frontseitig als auch rückseitig geschützt und eignet sich ideal für den Einsatz in rauen Umgebungen. Die integrierte PROFINET- und MPI/PROFIBUS-DP-Schnittstelle ermöglicht eine einfache Integration in bestehende Automatisierungssysteme. Mit einem Nennwert von 24 V DC und einem maximalen Stromverbrauch von 1,5 A bietet das Gerät zuverlässige Leistung. Die benutzerfreundliche Touchbedienung und die Möglichkeit zur Projektierung ab WinCC Comfort V14 SP1 machen das TP1200 Comfort Pro zu einer hervorragenden Wahl für moderne Visualisierungsaufgaben in der Industrie.

Produktinfos

Produkttyp-Bezeichnung: TP1200 Comfort PRO
Ausführung des Displays: TFT
Bildschirmdiagonale: 12,1 in (307,3 mm)
Displaybreite: 261,1 mm
Displayhöhe: 163,2 mm
Anzahl Farben: 16.777.216
Horizontale Bildauflösung: 1280 pixel
Vertikale Bildauflösung: 800 pixel
Hintergrundbeleuchtung: LED, dimmbar
maximal zulässiger Neigungswinkel: 35°
Spannungsart der Versorgungsspannung: DC
Nennwert (DC): 24 V
zulässiger Bereich, untere Grenze (DC): 19,2 V
zulässiger Bereich, obere Grenze (DC): 28,8 V
Eingangsstrom: 1,5 A
aufgenommene Wirkleistung, typ.: 36 W
Prozessortyp: X86
nutzbarer Speicher für Anwenderdaten: 12 MB
Anzahl Schnittstellen Industrial Ethernet: 2
Anzahl Schnittstellen RS 485: 1
Anzahl Schnittstellen USB: 2
IP Schutzart (frontseitig): IP65
IP Schutzart (rückseitig): IP65
Betriebstemperatur (min): 0 °C
Betriebstemperatur (max): 45 °C
Lagerungstemperatur (min): -20 °C
Lagerungstemperatur (max): 60 °C
Gewicht (ohne Verpackung): 4,9 kg
Einbautiefe: 101 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 12.1 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 2
Anzahl der HW-Schnittstellen PROFINET: 2
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: 0|28.8
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: kapazitiver Multitouch V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 1280
Anzahl der Bildpunkte, vertikal: 800
Nutzbarer Projektspeicher/Anwenderspeicher: 12000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 0
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|45 °C
Tragschienenmontage möglich: 0|45
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Breite der Front: 313 mm
Höhe der Front: 226 mm
Einbautiefe: 101 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
