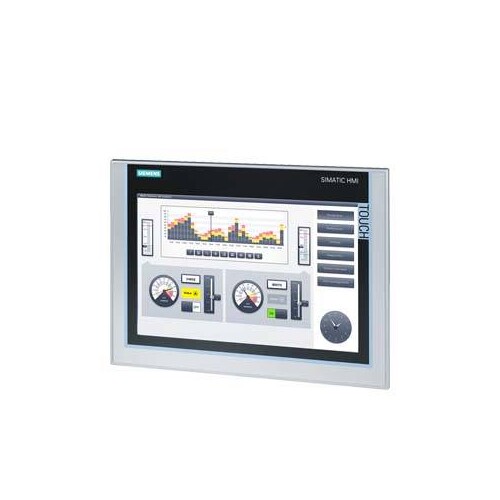

6AV2124-0MC01-0AX0 Siemens Simatic HMI TP1200 COMFORT, COMFORT PANEL, TOUCH

21648384
2736359
1 Stk
4025515079002
DE
85371098
6AV2124-0MC01-0AX0
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI TP1200 Comfort, Comfort Panel, Touchbedienung, 12 Widescreen-TFT-Display, 16 MIO Farben, PROFINET Schnittstelle, MPI/PROFIBUS-DP Schnittstelle, 12MByte Projektierungsspeicher, Windows CE 6.0, projektierbar ab WinCC Comfort V11 Die Comfort Panels sind konzipiert für die Realisierung leistungsstarker Visualisierungsaufgaben im maschinennahen Bereich.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC HMI TP1200 Comfort ist ein hochmodernes Bediengerät, das mit einem 12,1 Zoll großen TFT-Farbbildschirm ausgestattet ist und 16 Millionen Farben unterstützt. Es bietet eine hervorragende Auflösung von 1280 x 800 Pixeln, ideal für präzise Visualisierungsaufgaben in industriellen Anwendungen. Mit einer robusten IP65-Schutzart an der Vorderseite ist es für den Einsatz in anspruchsvollen Umgebungen geeignet. Der TP1200 Comfort ist mit einem 24 V DC Netzteil ausgestattet und bietet eine Vielzahl von Schnittstellen, darunter PROFINET und MPI/PROFIBUS DP, um eine nahtlose Integration in bestehende Systeme zu gewährleisten. Mit 12 MB Konfigurationsspeicher und der Möglichkeit, über WinCC Comfort V11 konfiguriert zu werden, stellt dieses HMI eine flexible Lösung für die Prozessvisualisierung dar.

Produktinfos

Produktbezeichnung: TP1200 Comfort
Design des Displays: TFT
Bildschirmdiagonale: 30,7 cm
Displaybreite: 261,1 mm
Displayhöhe: 163,2 mm
Anzahl der Farben: 16 777 216
Horizontale Auflösung: 1280 Pixel
Vertikale Auflösung: 800 Pixel
MTBF Hintergrundbeleuchtung (bei 25 °C): 80 000 h
Dimmbar: Ja; 0-100 %
Touchscreen: Ja; Analog-resistiv
Montageposition: vertikal
Versorgungsspannung: 24 V DC
Erlaubter Spannungsbereich (DC): 19,2-28,8 V
Stromverbrauch (Nennwert): 0,85 A
Aktive Leistungsaufnahme: 20 W
Prozessor-Typ: X86
RAM: Ja
Benutzerspeicher: 12 Mbyte
Anzahl der USB-Schnittstellen: 2
IP-Schutzart (Vorderseite): IP65
IP-Schutzart (Rückseite): IP20
Gewicht (ohne Verpackung): 2,8 kg
Abmessungen (B x H x T): 330 mm x 241 mm x 64 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 12.1 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 1
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 2
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 16777216
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 1280
Anzahl der Bildpunkte, vertikal: 800
Nutzbarer Projektspeicher/Anwenderspeicher: 12000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 0
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Ja
Anzahl der Online-Sprachen: 32
Zusätzliche Softwarekomponenten, ladbar: Ja
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: 0|50
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Breite der Front: 330 mm
Höhe der Front: 241 mm
Einbautiefe: 65 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
