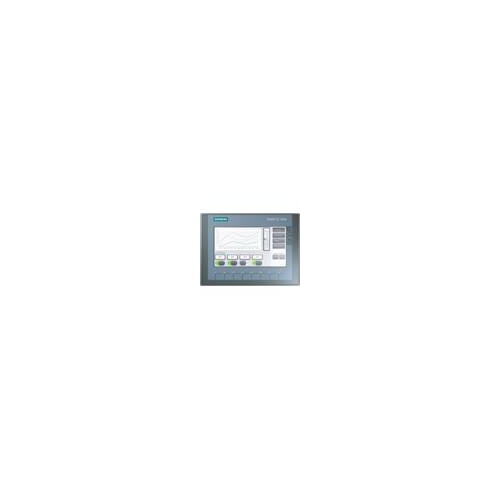

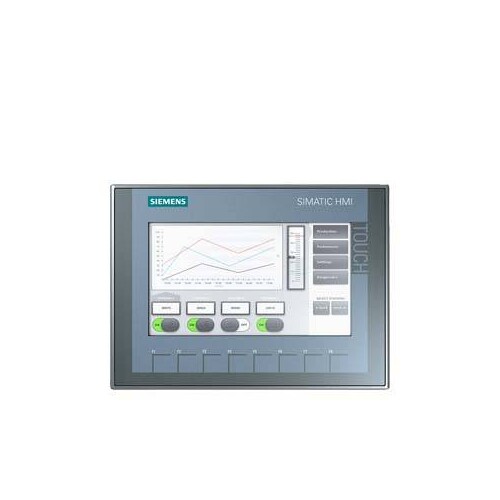

6AV2123-2GA03-0AX0 Siemens Simatic HMI KTP700 Basic DP Panel 7"

22131123
3720863
1 Stk
4034106029227
CN
85371091
6AV2123-2GA03-0AX0
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI, KTP700 Basic DP, Basic Panel, Tasten-/Touchbedienung, 7 TFT-Display, 65536 Farben, PROFIBUS Schnittstelle, projektierbar ab WinCC Basic V13/ STEP 7 Basic V13, enthält Open Source SW, die unentgeltlich überlassen wird siehe beiliegende CD Die Basic Panels sind wie gemacht für die kostengünstige Realisierung einfacher Visualisierungsaufgaben im maschinennahen Bereich. Ihre Basisausstattung und -funktionalität sowie ein besonders attraktiver Preis machen sie zu den perfekten Einstiegsgeräten.
Anmerkungen zur LIMMERT-KI

Das Siemens Simatic HMI KTP700 Basic DP Panel ist ein kompaktes und leistungsstarkes Bediengerät mit einem 7 Zoll TFT-Display, das 65.536 Farben unterstützt. Mit einer robusten IP65-Schutzart an der Front ist es ideal für den Einsatz in industriellen Umgebungen. Die einfache Bedienung erfolgt über eine Kombination aus Tasten und Touchscreen. Das Panel ist mit einer Versorgungsspannung von 24 V DC betriebsbereit und bietet eine Stromaufnahme von 230 mA. Mit einer horizontalen Auflösung von 800 Pixeln und einer vertikalen Auflösung von 480 Pixeln liefert es klare und präzise Anzeigen. Das KTP700 Basic DP Panel unterstützt eine Vielzahl von Kommunikationsschnittstellen, darunter eine RS 485-Schnittstelle und einen USB-Anschluss. Es ist die perfekte Lösung für kostengünstige Visualisierungsaufgaben im Maschinenbau und in der Automatisierungstechnik.

Produktinfos

Displaytyp: TFT-Widescreen mit LED-Hintergrundbeleuchtung
Bildschirmdiagonale: 7 Zoll
Displaybreite: 154,1 mm
Displayhöhe: 85,9 mm
Farben: 65.536
Horizontale Auflösung: 800 Pixel
Vertikale Auflösung: 480 Pixel
MTBF der Hintergrundbeleuchtung: 20.000 h
Tastatur: 8 Funktionstasten
Betriebsspannung: 24 V DC
Stromverbrauch: 230 mA
Usable memory for user data: 10 Mbyte
Anzahl der RS 485 Schnittstellen: 1
Anzahl der USB Schnittstellen: 1
IP-Schutzart (Front): IP65
Betriebstemperatur: 0 °C bis 50 °C
Lagertemperatur: -20 °C bis 60 °C
Gehäusematerial (Front): Kunststoff
Breite des Gehäuses: 214 mm
Höhe des Gehäuses: 158 mm
Gerätetiefe: 39 mm
Gewicht ohne Verpackung: 800 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 7 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 1
Ausführung des Displays: TFT
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 1
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: 0|50
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 65536
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 800
Anzahl der Bildpunkte, vertikal: 480
Nutzbarer Projektspeicher/Anwenderspeicher: 10000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 8
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Nein
Anzahl der Online-Sprachen: 10
Zusätzliche Softwarekomponenten, ladbar: Nein
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: Nein
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: 0|50
Breite der Front: 214 mm
Höhe der Front: 158 mm
Einbautiefe: 39 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
