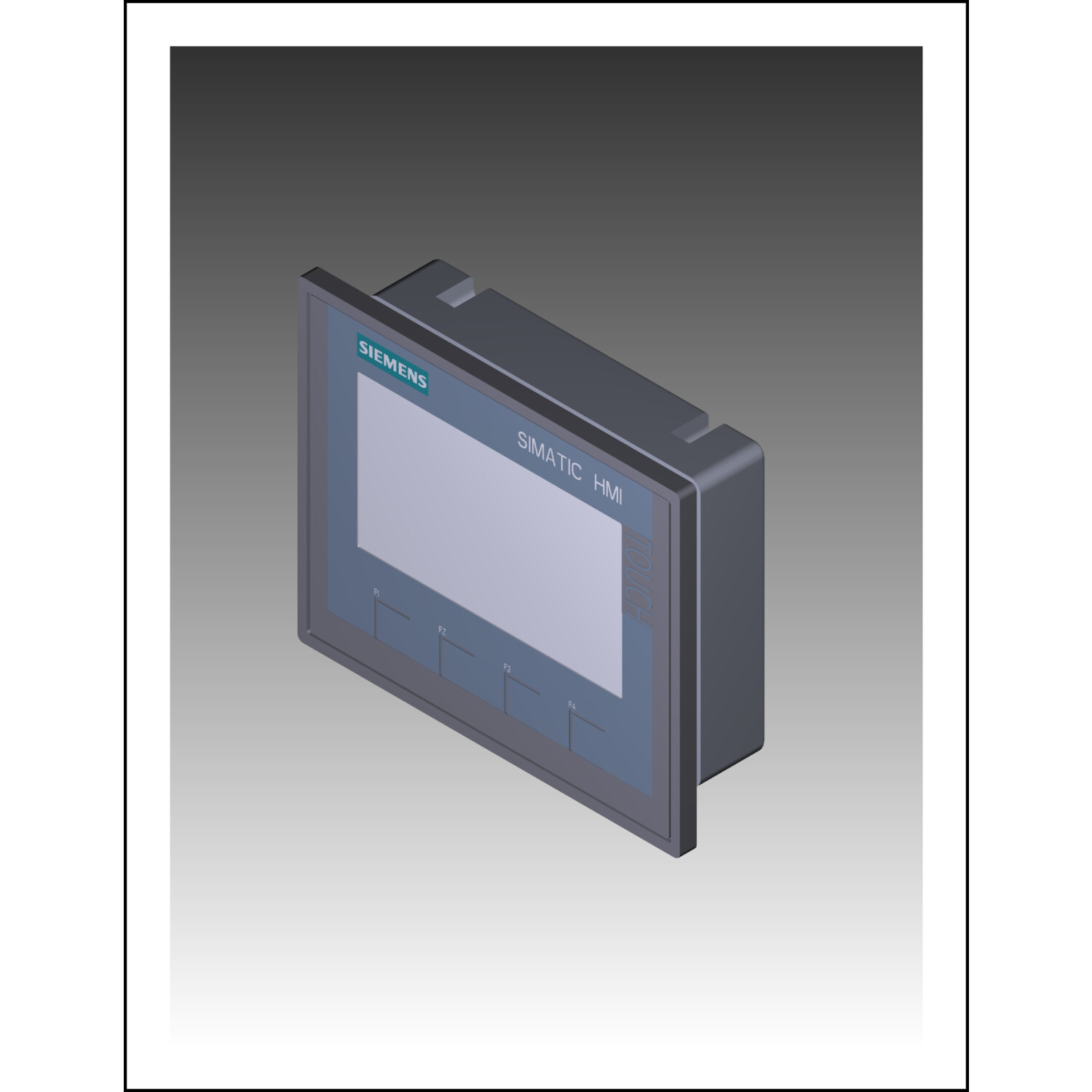

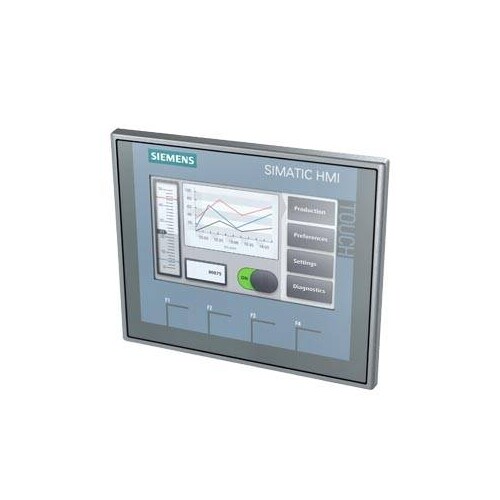

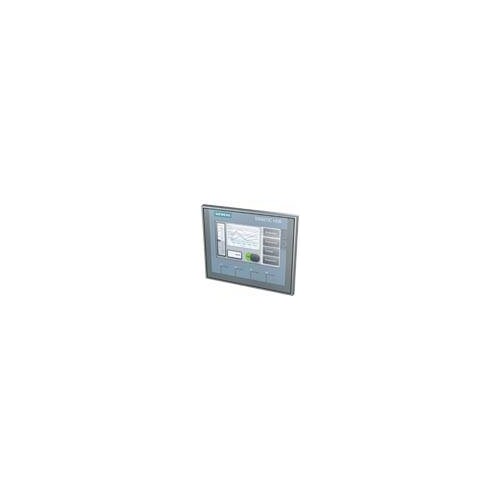

6AV2123-2DB03-0AX0 SIEMENS SIMATIC HMI KTP400 Basic Panel, 4

21563312
4747501
1 Stk
4034106029203
CN
85371091
6AV2123-2DB03-0AX0
beantwortete(n) Fragen weitere Varianten
SIMATIC HMI, KTP400 Basic, Basic Panel, Tasten-/Touchbedienung, 4 TFT-Display, 65536 Farben, PROFINET Schnittstelle, projektierbar ab WinCC Basic V13/ STEP 7 Basic V13, enthält Open Source SW, die unentgeltlich überlassen wird siehe beiliegende CD Die Basic Panels sind wie gemacht für die kostengünstige Realisierung einfacher Visualisierungsaufgaben im maschinennahen Bereich. Ihre Basisausstattung und -funktionalität sowie ein besonders attraktiver Preis machen sie zu den perfekten Einstiegsgeräten.
Anmerkungen zur LIMMERT-KI

Das SIEMENS SIMATIC HMI KTP400 Basic Panel ist ein kompaktes und leistungsstarkes Bedienpanel, das sich ideal für einfache Visualisierungsaufgaben im industriellen Umfeld eignet. Mit einem 4,3 Zoll großen TFT-Display, das 65.536 Farben unterstützt, bietet es eine klare und präzise Anzeige. Die robuste Bauweise mit IP65 Schutzart an der Front sorgt für Zuverlässigkeit in anspruchsvollen Umgebungen. Das Panel wird mit einer Versorgungsspannung von 24 V DC betrieben und verfügt über eine Vielzahl von Schnittstellen, darunter eine industrielle Ethernet-Schnittstelle und einen USB-Anschluss. Mit einer maximalen Betriebstemperatur von 50 °C und einer kompakten Bauweise ist das KTP400 Basic Panel perfekt für die vertikale Montage geeignet und bietet eine benutzerfreundliche Touchscreen-Oberfläche.

Produktinfos

Produktbezeichnung: KTP400 Basic
Design des Displays: TFT-Widescreen-Display, LED-Hintergrundbeleuchtung
Bildschirmdiagonale: 4,3 Zoll (109,22 mm)
Displaybreite: 95 mm
Displayhöhe: 53,9 mm
Anzahl der Farben: 65.536
Horizontale Bildauflösung: 480 Pixel
Vertikale Bildauflösung: 272 Pixel
MTBF der Hintergrundbeleuchtung (bei 25 °C): 20.000 h
Hintergrundbeleuchtung dimmbar: Ja
Anzahl der Funktionstasten: 4
Anzahl der Funktionstasten mit LEDs: 0
Anzahl der Tasten mit LED: Nein
Anzahl der Systemtasten: Nein
Anzahl der Tasten auf dem Bildschirm: Ja
Montageposition: vertikal
Maximaler Neigungswinkel ohne externe Belüftung: 35°
Versorgungsspannung: DC 24 V
Erlaubter Spannungsbereich (DC): 19,2 V - 28,8 V
Stromverbrauch (Nennwert): 125 mA
Aktive Leistungseingabe, typ.: 3 W
Prozessor-Typ: ARM
Speicher für Benutzerdaten: 10 MByte
Anzahl der industriellen Ethernet-Schnittstellen: 1
Anzahl der USB-Schnittstellen: 1 (bis zu 16 GB)
IP-Schutzart (vorn): IP65
IP-Schutzart (hinten): IP20
Betriebstemperatur (max.): 50 °C
Lagertemperatur (min.): -20 °C
Lagertemperatur (max.): 60 °C
Gewicht (ohne Verpackung): 360 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bildschirmdiagonale: 4.3 Zoll
Mit Farbdisplay: Ja
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Anzahl der HW-Schnittstellen PROFINET: 1
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen USB: 1
Ausführung des Displays: 1
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 0
Mit SW-Schnittstellen: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: 0|28.8
Unterstützt Protokoll für KNX: Nein
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: 0|50
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Anzahl der Farben des Displays: 65536
Anzahl der Graustufen/Blaustufen des Displays: 0
Anzahl der Bildpunkte, horizontal: 480
Anzahl der Bildpunkte, vertikal: 272
Nutzbarer Projektspeicher/Anwenderspeicher: 10000 kByte
Mit nummerischer Tastatur: Ja
Mit Alpha Tastatur: Ja
Anzahl der Funktionstasten, programmierbar: 4
Mit Meldungsanzeige: Ja
Mit Meldesystem (inkl. Puffer und Quittierung): Ja
Prozesswertdarstellung (Ausgabe) möglich: Ja
Prozesswertvorgabe (Eingabe) möglich: Ja
Mit Rezepturen: Ja
Anzahl der Ebenen, Passwortschutz: 50
Druckausgabe vorhanden: Nein
Anzahl der Online-Sprachen: 10
Zusätzliche Softwarekomponenten, ladbar: Nein
Schutzart (IP), frontseitig: IP65
Betriebstemperatur: 0|50 °C
Tragschienenmontage möglich: 0|50
Wand-/Direktmontage möglich: Nein
Geeignet für Sicherheitsfunktionen: Nein
Breite der Front: 140 mm
Höhe der Front: 116 mm
Einbautiefe: 34.9 mm
Anzahl der Tasten mit LED: 0
Anzahl der Systemtasten: 0
Schutzart (NEMA), frontseitig: 0
