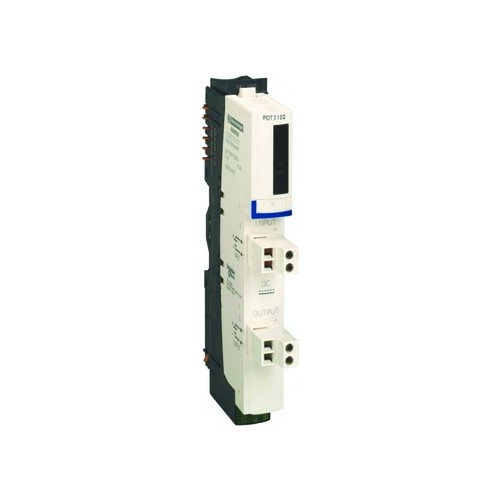

STBPDT3100K Schneider E. 24 Vdc Pdm Standard Kit Conns Base

20035141
4981948
1 Stk
3595863949216
13595863949213
ID
8538909999
Modicon OTB / Modicon STB. Spannungsverteilungsmodule. Kit Spannungsverteilungsmodul Standard STB, 24 V DC. Spannungsversorgungstyp c a.
Anmerkungen zur LIMMERT-KI

Das STBPDT3100K von Schneider Electric ist ein Standard Spannungsverteilungskit, das für die Modicon STB verteilte I/O-Lösungen konzipiert wurde. Mit einer Bemessungsversorgungsspannung von 24 V DC und einem maximalen Ausgangsstrom von bis zu 12 A bei 30 °C bietet es eine zuverlässige Stromversorgung für verschiedene Anwendungen. Das Kit umfasst mehrere Komponenten, darunter den STBPDT3100 Modul und verschiedene Anschlussarten, die eine flexible Installation ermöglichen. Mit einer kompakten Bauweise von 18,4 mm Breite, 125 mm Höhe und 65,1 mm Tiefe ist es einfach in bestehende Systeme zu integrieren. Die Schutzart IP20 und die Betriebstemperatur von 0 bis 60 °C machen es ideal für den Einsatz in industriellen Umgebungen. Darüber hinaus erfüllt es wichtige Zertifizierungsstandards wie UL und CSA, was für zusätzliche Sicherheit sorgt.

Produktinfos

Produktart: Standard Spannungsverteilungskit
Bemessungsversorgungsspannung: 24 V DC
Maximaler Ausgangsstrom bei 45 °C: 10 A
Maximaler Ausgangsstrom bei 30 °C: 12 A
Maximaler Ausgangsstrom bei 70 °C: 6 A
Maximaler Ausgangsstrom bei 60 °C: 8 A
Eingangsstromkreis: 0…4 A bei 30 °C
Ausgangsstromkreis: 0…8 A bei 30 °C
Spannungsbereich: 19.2...30 V DC
Schutzart: IP20
Betriebstemperatur: 0…60 °C (ohne Drosselung)
Lagertemperatur: -40…85 °C
Betriebsaltitude: <= 2000 m
Abmessungen (B x H x T): 18.4 mm x 125 mm x 65.1 mm
Gewicht: 0.13 kg
Zertifizierungen: UL, FM Class 1 Division 2, CSA
Vibrationsfestigkeit: +/- 0.35 mm bei 10…58 Hz
Schockfestigkeit: 30 gn für 11 ms
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Art der Eingangsspannung: AC/DC
Eingangsspannung AC 50 Hz: 24|24 V
Art der Ausgangsspannung: AC/DC
Ausgangsspannung DC: 24|24 V
Max. Ausgangsstrom DC: 8|19.2 A
Redundanzfähigkeit: Nein
Geeignet für Sicherheitsfunktionen: Ja
Breite: 18.4 mm
Höhe: 137.3 mm
Tiefe: 70 mm
Weitere Details
Max. Eingangsstrom AC 50 Hz: 0 A
Max. Eingangsstrom AC 60 Hz: 0 A
Max. Eingangsstrom DC: 4 A
Ausgangsspannung AC 50 Hz: AC/DC V
Ausgangsspannung AC 60 Hz: 70 V
Max. Ausgangsstrom AC 50 Hz: 4 A
Max. Ausgangsstrom AC 60 Hz: 8 A
Eingangsspannung DC: 30|19.2 V
Eingangsspannung AC 60 Hz: 30|19.2 V
