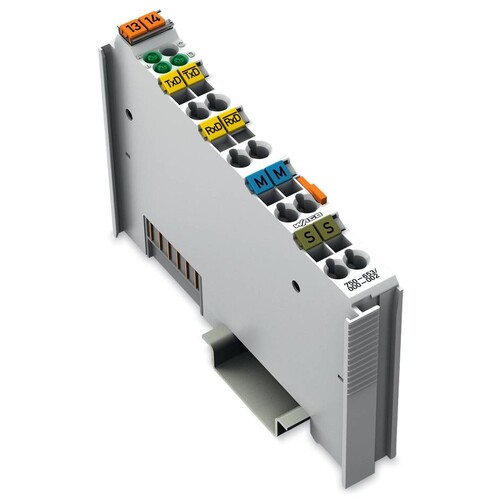

750-653/000-002 Wago Serielle Schnittstelle

23850716
4492628
1 Stk
4045454519605
DE
85389099
750-653/000-002
beantwortete(n) Fragen weitere Varianten
Serielle Schnittstelle RS-485, 9600 Baud, Even, 8/1 Bits
Anmerkungen zur LIMMERT-KI

Das Wago Modul 750-653/000-002 bietet eine zuverlässige serielle Schnittstelle für die Anbindung von Geräten über RS-485. Mit einer Übertragungsrate von bis zu 9600 Baud und einer Reichweite von ca. 1000 m ist es ideal für industrielle Anwendungen. Die galvanisch getrennten Signale gewährleisten hohe Störsicherheit, während die kompakte Bauweise von 12 mm Breite, 100 mm Höhe und 69,8 mm Tiefe eine einfache Integration in bestehende Systeme ermöglicht. Das Modul unterstützt eine Datenbreite von 24 Bit für Nutzdaten und ist für den Betrieb in einem Temperaturbereich von 0 bis +55 °C ausgelegt. Mit einem Gewicht von nur 47,9 g ist es leicht und vielseitig einsetzbar.

Produktinfos

Signalart: RS-422 / RS-485
Übertragungsrate: 9,6 kBd
Bitübertragung: ISO 8482 / DIN 66259 - 4
Übertragungskanäle: 1 TxD / 1 RxD, Vollduplex
Übertragungsstrecke: ca. 1000 m Twisted Pair
Datenbreite: 1 x 24 Bit In/Out (3 Byte Nutzdaten), 1 x 8 Bit Steuer/Status
Parität: Even
Anzahl Datenbits: 8
Anzahl Stopbits: 1
Pufferspeicher: 120 Byte In / 16 Byte Out
Versorgungsspannung System: DC 5 V (über Datenkontakte)
Stromaufnahme Systemversorgung: 65 mA
Potentialtrennung: 500 V System/Feld
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69,8 mm
Gewicht: 47,9 g
Umgebungstemperatur (Betrieb): 0 … +55 °C
Umgebungstemperatur (Lagerung): -25 … +85 °C
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 5|5 V
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für KNX: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für LON: Nein
    Weitere Details
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: 0|5
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 69.8 mm
    SIL gemäß IEC 61508: 0
    Funkstandard eGPRS: Nein
    Funkstandard LTE: Nein
    Anzahl der HW-Schnittstellen CAN: 1
    Unterstützt Protokoll für EtherCAT: IP20
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): 0|5
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
