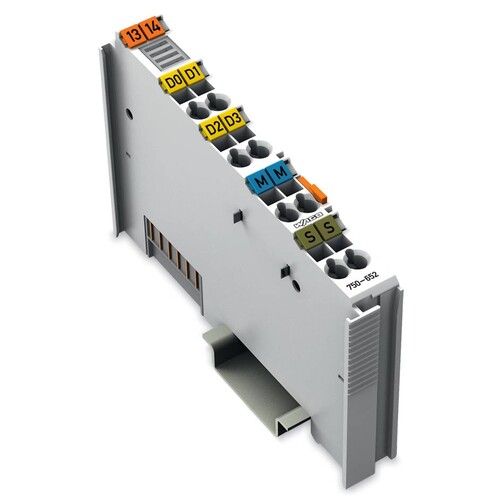

750-652 Wago Serielle Schnittstelle RS-232

21538294
2736515
1 Stk
4050821002949
DE
85389099
750-652
beantwortete(n) Fragen weitere Varianten
Serielle Schnittstelle RS-232/485
Anmerkungen zur LIMMERT-KI

Die Wago serielle Schnittstelle RS-232 / RS-485 (Bestellnummer 750-652) ermöglicht eine flexible Anbindung von Geräten mit RS-232, RS-422 oder RS-485 Schnittstellen an das WAGO-I/O-SYSTEM 750. Mit einer maximalen Übertragungsrate von 115200 Baud und einem Empfangspuffer von 2560 Byte ist sie ideal für Anwendungen mit hohen Datenraten. Die Klemme unterstützt Vollduplex- und Halbduplexkommunikation und ist über die CAGE CLAMP-Technologie einfach zu installieren. Mit einem kompakten Design von nur 12 mm Breite und einem Gewicht von 51 g ist sie perfekt für platzsparende Anwendungen. Die Klemme bietet eine Potentialtrennung von 500 V und erfüllt die EMV-Anforderungen gemäß EN 61131-2, was sie zu einer zuverlässigen Wahl für industrielle Anwendungen macht.

Produktinfos

Übertragungskanäle: 1 TxD / 1 RxD, Vollduplex, Halbduplex
Datenbits: 7 oder 8 Bit
Stoppbits: 1 oder 2
Übertragungsrate: 300 Baud ... 115200 Baud
Voreinstellung: 9600 Baud
Übertragungsstrecke RS-485/-422: max. ca. 1000 m
Übertragungsstrecke RS-232: max. 40 m
Pufferspeicher Empfang: 2560 Byte
Pufferspeicher Sendung: 512 Byte
Stromaufnahme (intern): 85 mA
Spannungsversorgung: DC / DC
Potentialtrennung: 500 V
Anschlusstechnik: CAGE CLAMP[®]
Querschnitte: 0,08 mm² ... 2,5 mm² / AWG 28 ... 14
Abisolierlängen: 8 ... 9 mm / 0.33 in, 9 ... 10 mm / 0.37 in
Breite: 12 mm
Gewicht: 51 g
EMV-Störfestigkeit: gemäß EN 61131-2, Schiffbereich
EMV-Störaussendung: gemäß EN 61131-2, Schiffbereich
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung DC: 5|5 V
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für KNX: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für LON: Nein
    Weitere Details
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: 0|5
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 12 mm
    Höhe: 100 mm
    Tiefe: 67.8 mm
    SIL gemäß IEC 61508: 0
    Funkstandard eGPRS: Nein
    Funkstandard LTE: Nein
    Anzahl der HW-Schnittstellen CAN: 1
    Unterstützt Protokoll für EtherCAT: IP20
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): 0|5
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
