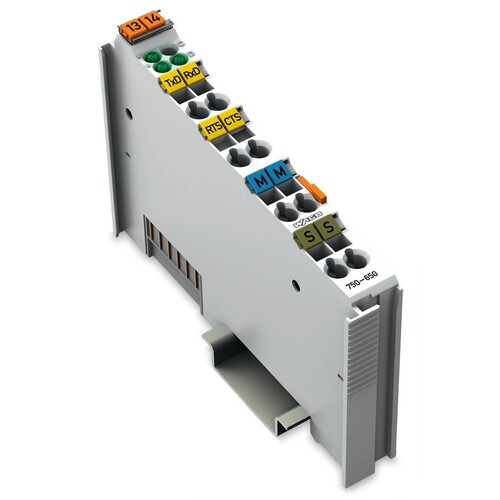

750-650 Wago Serielle Schnittstelle

23850583
1127440
1 Stk
4045454394028
DE
85389099990
750-650
beantwortete(n) Fragen weitere Varianten
Serielle Schnittstelle RS-232 C, 9600 Baud, None, 8/1 Bits
Anmerkungen zur LIMMERT-KI

Die WAGO Serielle Schnittstelle 750-650 ermöglicht den Anschluss von Geräten mit RS-232-C-Schnittstelle und bietet eine Übertragungsrate von bis zu 9600 Baud. Mit einer maximalen Leitungslänge von 15 m und einer Bitverzerrung von weniger als 3 % gewährleistet dieses Modul eine zuverlässige Kommunikation. Es unterstützt Vollduplexbetrieb mit 1 TxD und 1 RxD und ist mit einem Pufferspeicher von 120 Byte In und 16 Byte Out ausgestattet. Die Versorgungsspannung beträgt DC 5 V bei einer Stromaufnahme von 55 mA. Die Schnittstelle ist für den Betrieb in einem Temperaturbereich von 0 bis 55 °C geeignet und bietet eine Schutzart von IP20. Mit einer kompakten Bauweise von 12 mm Breite, 69,8 mm Höhe und 100 mm Tiefe ist sie ideal für die Integration in verschiedene Automatisierungssysteme.

Produktinfos

Schnittstelle: RS-232 C
Übertragungsrate: 9600 Baud
Bitverzerrung: < 3 %
Maximale Leitungslänge: 15 m
Signalart: RS-232
Übertragungskanäle: 1 TxD / 1 RxD, Vollduplex
Datenbreite: 1 x 24 Bit In/Out (3 Byte Nutzdaten), 1 x 8 Bit Steuer/Status
Parität: None
Anzahl Datenbits: 8
Anzahl Stopbits: 1
Pufferspeicher: 120 Byte In / 16 Byte Out
Versorgungsspannung: DC 5 V
Stromaufnahme: 55 mA
Potentialtrennung: 500 V
Anschlusstechnik: 8 x CAGE CLAMP[®]
Eindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Feindrähtiger Leiter: 0,08 … 2,5 mm² / 28 … 14 AWG
Abisolierlänge: 8 … 9 mm
Breite: 12 mm
Höhe: 69,8 mm
Tiefe: 100 mm
Montageart: Tragschiene 35
Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
Farbe: lichtgrau
Gewicht: 49 g
Umgebungstemperatur (Betrieb): 0 … 55 °C
Umgebungstemperatur (Lagerung): -40 … 85 °C
Schutzart: IP20
Vibrationsfestigkeit: 4g gemäß IEC 60068-2-6
Schockfestigkeit: 15g gemäß IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 12 V
Versorgungsspannung DC: 5|5 V
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für KNX: Nein
Geeignet für Sicherheitsfunktionen: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für LON: Nein
Weitere Details
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: 0|5
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Mit Potentialtrennung: Ja
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
Breite: 12 mm
Höhe: 100 mm
Tiefe: 69.8 mm
SIL gemäß IEC 61508: 0
Funkstandard eGPRS: Nein
Funkstandard LTE: Nein
