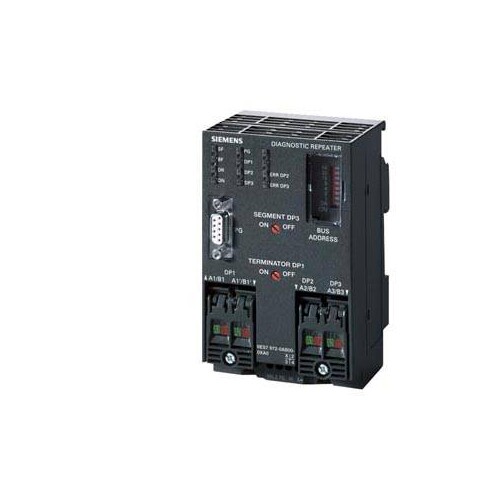

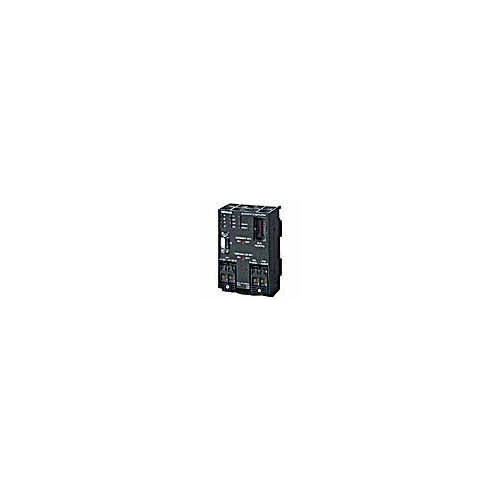

6ES7972-0AB01-0XA0 SIEMENS SIMATIC S7 DIAGNOSE-REPEATER FUER PROFIBUS-DP

20339326
5196378
1 Stk
4025515069256
DE
85176200
6ES7972-0AB01-0XA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7, Diagnose-Repeater für PROFIBUS-DP, zur online- Diagnose der PROFIBUS-Leitung, DP-Norm-Slave bis 12 MBit/s, Schutzart IP20, fast-connect- Anschlusstechnik Zubehör für SIMATIC DP
Anmerkungen zur LIMMERT-KI

Der SIMATIC S7 Diagnose-Repeater für PROFIBUS-DP ist eine hochentwickelte Lösung zur Online-Diagnose der PROFIBUS-Leitung. Mit einer maximalen Übertragungsrate von 12 Mbit/s und einer Versorgungsspannung von 24 V DC ist er ideal für den Einsatz in industriellen Automatisierungssystemen. Der Repeater bietet eine Schutzart von IP20 und kann in einem Temperaturbereich von 0 °C bis 60 °C betrieben werden. Dank der FastConnect-Anschlusstechnik ist eine einfache Installation gewährleistet, wobei bis zu 10 Klemmzyklen möglich sind. Mit einem kompakten Design von 80 mm Breite, 125 mm Höhe und 67,5 mm Tiefe ist er platzsparend und leicht zu integrieren. Mit einem Gewicht von nur 300 g ist er zudem leicht zu handhaben. Der SIMATIC S7 Diagnose-Repeater ist ein unverzichtbares Zubehör für die zuverlässige Überwachung und Diagnose von PROFIBUS-DP Netzwerken.

Produktinfos

Versorgungsspannung (DC): 24 V
Erlaubter Spannungsbereich (untere Grenze): 20.4 V
Erlaubter Spannungsbereich (obere Grenze): 28.8 V
Leistungsaufnahme (typ.): 4 W
PROFIBUS DP Übertragungsrate (max.): 12 Mbit/s
Schutzart (IP): IP20
Betriebstemperatur (min.): 0 °C
Betriebstemperatur (max.): 60 °C
Lagertemperatur (min.): -40 °C
Lagertemperatur (max.): 70 °C
Relative Luftfeuchtigkeit (max.): 95 % bei 25 °C
Anschlussart (Versorgungsspannung): Terminalmodul
Anschlussart (PROFIBUS-Kabel): FastConnect Isolierstoffverdrängung, 10 Klemmzyklen möglich

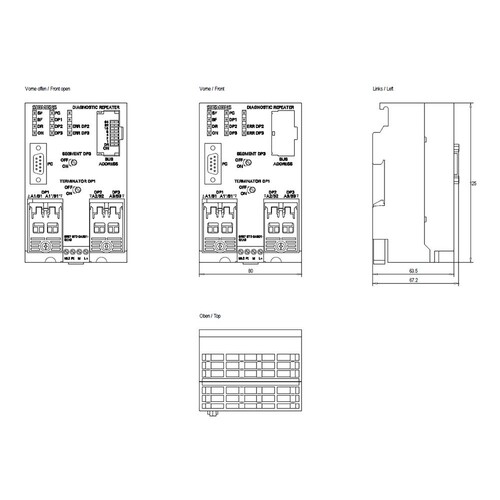

Breite: 80 mm
Höhe: 125 mm
Tiefe: 67.5 mm
Gewicht (ca.): 300 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 20.4|28.8 V
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für KNX: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für LON: Nein
    Weitere Details
    Versorgungsspannung AC 60 Hz: 0 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: 0|28.8
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 80 mm
    Höhe: 125 mm
    Tiefe: 67.5 mm
    SIL gemäß IEC 61508: 0
    Funkstandard eGPRS: Nein
    Funkstandard LTE: Nein
