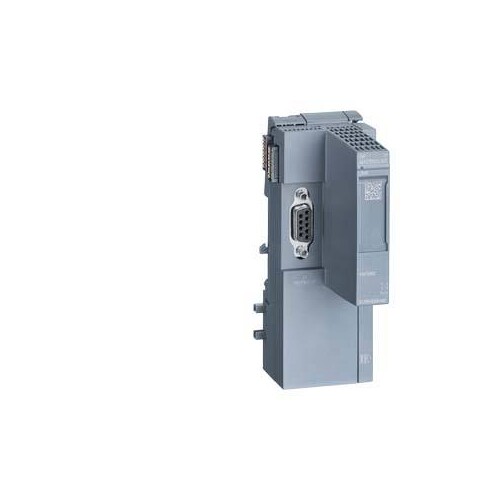

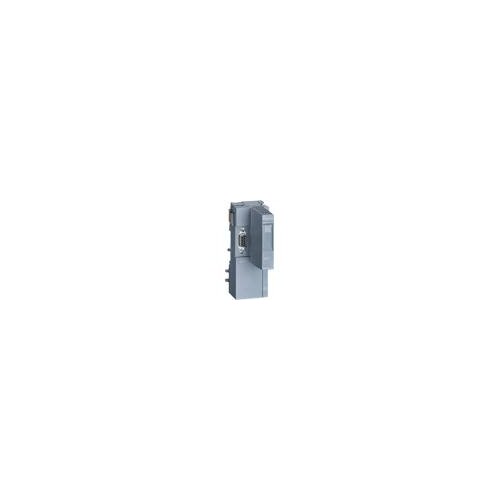

6ES7545-5DA00-0AB0 Siemens SIMATIC DP CM Profibus DP für ET 200SP Modul

22477126
2032959
1 Stk
4047623404538
DE
85176200
6ES7545-5DA00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC DP, CM PROFIBUS-DP für ET 200SP CPU Modul m. PROFIBUS-DP-Schnittst. (9-polig Sub-D Buchse) DP-Master für 125 DP-slaves, DP-Slave Mit SIMATIC ET 200SP bietet Siemens Ihnen ein multifunktionales und dezentrales Peripheriesystem, das aufgrund seiner platzsparenden Bauweise ganz einfach in Betrieb genommen werden kann. Es ist für die Schutzart IP20 zugelassen und für den Einbau in einem kompakten Schaltkasten konzipiert. ¿¿¿Das System gewährleistet Ihnen maximale Flexibilität, da Sie die Module aufgrund des Multi Hot Swapping jederzeit schnell und einfach tauschen können.¿¿ Darüber hinaus bietet Ihnen das SIMATIC ET 200SP ein breites Spektrum an unterschiedlichen sowie schnellen Kommunikationswegen. ¿¿¿Aufgrund der Integration des MultiFeldbus Interfacemoduls IM155-6MF sind Sie jederzeit flexibel und können das für Ihre Applikation optimale Protokoll verwenden, da durch diese Funktion mehrere Ethernet Protokolle unterstützt werden.¿¿ ¿Montage und Service werden durch ein einheitliches Kennzeichnungssystem, das auf Referenzkennzeichnungsschildern und Anschlussbelegungen mit Farbkodierung basiert, vereinfacht. ¿Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit, denn als Branchenexperten setzen sie heute schon auf die Technologien von Morgen und definieren somit die Marktstandards neu. Durchgängige Datenverfügbarkeit, flexible Anwendungsfälle sowie vielseitige Integrationsmöglichkeiten sorgen für die optimale Performance der ET 200 Produkte. Kommunikationsbaugruppen erweitern die Kommunikationsfähigkeiten der ET 200SP durch zusätzliche Funktionen oder weitere Schnittstellen, wie z. B. PtP, IO-Link oder AS-i.
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC DP CM PROFIBUS-DP Modul 6ES7545-5DA00-0AB0 ist eine hochentwickelte Kommunikationsbaugruppe, die für den Einsatz mit dem ET 200SP Peripheriesystem konzipiert wurde. Mit einer Nennversorgungsspannung von 24 V DC und einem breiten Spannungsbereich von 19,2 V bis 28,8 V bietet dieses Modul Flexibilität und Zuverlässigkeit in anspruchsvollen Anwendungen. Es unterstützt bis zu 125 DP-Slaves und ermöglicht eine Übertragungsgeschwindigkeit von bis zu 12 Mbit/s über eine maximale Leitungslänge von 100 m. Das Modul ist für den Betrieb in einem Temperaturbereich von -25 °C bis 60 °C geeignet und hat kompakte Abmessungen von 35 mm Breite, 117 mm Höhe und 75 mm Tiefe. Mit integrierten Diagnosefunktionen und LED-Anzeigen gewährleistet es eine einfache Überwachung und Wartung. Ideal für moderne Automatisierungslösungen, bietet das SIMATIC DP Modul eine zukunftssichere Plattform für die Integration in komplexe Systeme.

Produktinfos

Produkttyp-Bezeichnung: CM PROFIBUS-DP
HW-Funktionsstand: FS04
Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung untere Grenze (DC): 19,2 V
Versorgungsspannung obere Grenze (DC): 28,8 V
Verpolschutz: Ja
Schnittstellenphysik RS 485: Ja
PROFIBUS DP-Master: Ja
PROFIBUS DP-Slave: Ja
Anzahl DP-Slaves, max.: 125
Übertragungsgeschwindigkeit, max.: 12 Mbit/s
Leitungslänge, max.: 100 m
Eingänge Übergabespeicher: 244 byte
Ausgänge Übergabespeicher: 244 byte
Umgebungstemperatur min. (waagerechte Einbaulage): -25 °C
Umgebungstemperatur max. (waagerechte Einbaulage): 60 °C
Höhe im Betrieb bezogen auf Meeresspiegel, max.: 5000 m

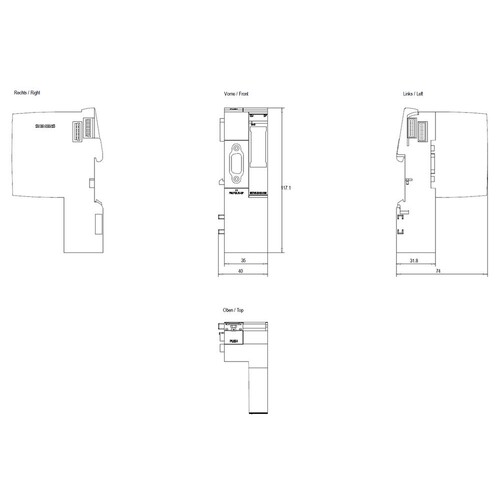

Breite: 35 mm
Höhe: 117 mm
Tiefe: 75 mm
Gewicht: 80 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 19.2|28.8 V
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für KNX: Nein
Geeignet für Sicherheitsfunktionen: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für LON: Nein
Weitere Details
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Mit Potentialtrennung: Ja
Feldbusanschluss über seperaten Buskoppler möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35 mm
Höhe: 117 mm
Tiefe: 75 mm
SIL gemäß IEC 61508: 0
Funkstandard eGPRS: Nein
