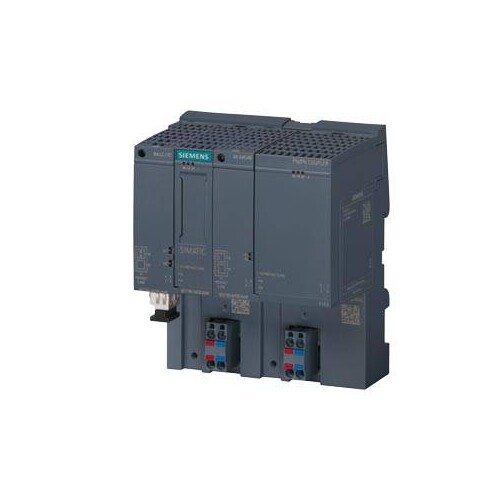

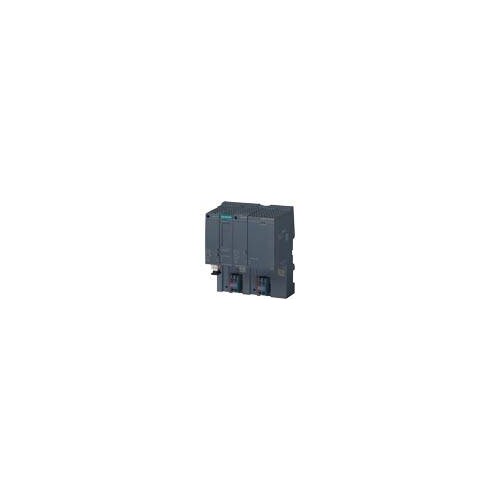

6ES7158-3AD10-0XA0 Siemens SIMATIC PN/PN Coupler z. deterministischen Datenaust.

26457396
8607763
1 Stk
4047623409120
DE
85176200
6ES7158-3AD10-0XA0
beantwortete(n) Fragen weitere Varianten
SIMATIC PN/PN Coupler zum deterministischen Datenaustausch zwischen max. 4 PN-Controllern je Seite, auch über Netzgrenzen, Übertragung von PROFIsafe, I/O-, MSI-, MSO- und Datensatz- kommunikation, redundate Stromeinspeisung PN-Anschluss über SIMATIC BusAdapter (BA), Lieferung ohne BusAdapter Der SIMATIC PN/PN-Koppler bietet eine einfache und effiziente Möglichkeit zur Anbindung von Maschinen und der Kommunikation zwischen Steuerungen über PROFINET. Höchste Produktivität, Performance und Verfügbarkeit werden gewährleistet durch Unterstützung neuster Spezifikationen. Effizientes Engineering und flexibler Einsatz unabhängig der verwendeten Anschlusstechnik reduzieren die Kosten beim Engineering und der Inbetriebnahme. Einfache Fehlerlokalisierung und der Geräteaustausch ohne zusätzliche Hardware (PC oder Speicherkarte) vereinfachen auch den Umgang im Fehlerfall. Alle SIMATIC ET 200SP BusAdapter werden unterstützt und bieten eine universelle PROFINET-Schnittstelle.
Anmerkungen zur LIMMERT-KI

Der SIMATIC PN/PN Koppler 6ES7158-3AD10-0XA0 von Siemens ermöglicht einen deterministischen Datenaustausch zwischen bis zu 4 PROFINET-Controllern pro Subnetz. Er unterstützt PROFIsafe-Datenübertragung und bietet eine Vielzahl von Kommunikationsmöglichkeiten, einschließlich I/O- und Datensatzkommunikation. Mit einer maximalen Aufzeichnungslänge von 4.096 Byte und einer FIFO-Tiefe von 8 ist der Koppler ideal für komplexe Automatisierungsanwendungen. Er ist für eine Versorgungsspannung von 24 V DC ausgelegt und bietet Rückstromschutz sowie eine maximale Stromaufnahme von 360 mA. Die Montage erfolgt einfach auf einer Hutschiene, und der Koppler ist für Betriebstemperaturen von -30 °C bis 60 °C geeignet. Mit einer Breite von 100 mm, einer Höhe von 117 mm und einer Tiefe von 74 mm ist er kompakt und leicht. Der SIMATIC PN/PN Koppler ist die perfekte Lösung für moderne Automatisierungssysteme, die hohe Verfügbarkeit und Effizienz erfordern.

Produktinfos

Produktart: PN/PN Koppler
Firmware-Update möglich: Ja
I&M Daten: Ja; I&M0 bis I&M3
Isochroner Modus: Nein
Anzahl der Kopplungsmodule: 16
Anzahl der Kopplungsuntermodule pro Modul: 4; 1x schreiben, 3x lesen
Maximale Aufzeichnungslänge: 4 096 Byte
FIFO-Tiefe im Speichermodus: 8
Versorgungsspannung (DC): 24 V
Erlaubter Spannungsbereich, untere Grenze (DC): 19.2 V
Erlaubter Spannungsbereich, obere Grenze (DC): 28.8 V
Rückstromschutz: Ja
Maximaler Stromverbrauch: 360 mA
Einschaltstrom, max.: 1.6 A
Leistungsaufnahme, typ.: 4 W
Maximale Adressfläche pro Modul: 254 Byte
Maximale Adressfläche pro Station: 1 440 Byte
Maximale Anzahl der Untermodule pro Station: 116
Anzahl der PROFINET-Schnittstellen: 2
Optische Schnittstelle: Ja; über SIMATIC BusAdapter
Übertragungsrate, max.: 100 Mbit/s
Betriebstemperatur, min.: -30 °C
Betriebstemperatur, max.: 60 °C
Maximale Installationshöhe über dem Meeresspiegel: 5 000 m
Breite: 100 mm
Höhe: 117 mm
Tiefe: 74 mm
Gewicht, ca.: 200 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Unterstützt Protokoll für PROFINET IO: Ja
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für KNX: Nein
Geeignet für Sicherheitsfunktionen: Ja
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für LON: Nein
Weitere Details
Versorgungsspannung AC 60 Hz: 0 V
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: 0|28.8
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für Foundation Fieldbus: 19.2|28.8
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Ja
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
Systemkomponente: Ja
Schutzart (IP): IP20
Mit Potentialtrennung: Ja
Feldbusanschluss über seperaten Buskoppler möglich: Nein
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Nein
Fronteinbau möglich: Nein
Rack-Montage möglich: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 100 mm
Höhe: 117 mm
Tiefe: 74 mm
SIL gemäß IEC 61508: IP20
Funkstandard eGPRS: Nein
Funkstandard LTE: Nein
