6ES7157-1AA00-0AB0 Siemens ET 200AL, IM 157 1 DP

26766713
2032948
1 Stk
4047623403494
DE
85176200
6ES7157-1AA00-0AB0
beantwortete(n) Fragen weitere Varianten

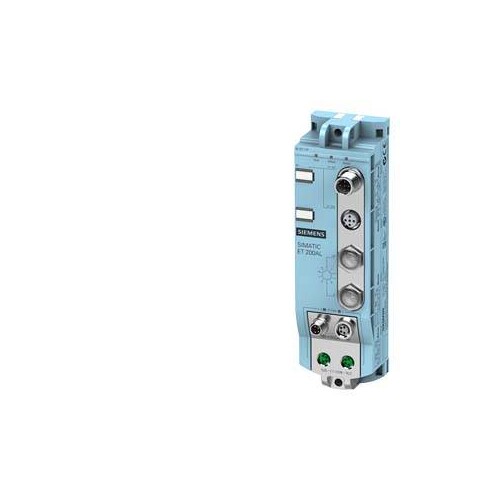

SIMATIC ET 200AL, PROFIBUS Interface-Modul IM 157-1 DP, Schutzart IP67 SIMATIC ET 200AL ist ein modulares, dezentrales Peripheriesystem mit kompakten Peripheriemodulen in IP65/67. Mit dem Peripheriesystem bietet Siemens Ihnen eine platzsparende und zukunftssichere Lösung. Ihr Platzaufwand beschränkt sich auf ein Minimum, da sich SIMATIC ET 200AL aufgrund der geringen Breite von 30 mm und des niedrigen Gewichtes von 145 g in jeder Lage leicht an die Maschine oder an die Montagelinie anbringen lässt. Das System ist nicht nur platzsparend, sondern kann auch aufgrund eines außerordentlich robusten Gehäuses, welches spritzwassergeschützt sowie öl- und staubdicht ist, bei Temperaturen von -25° bis +55° eingesetzt werden.¿¿ Sie können die SIMATIC ET 200AL durch problemlose und schnelle Konfiguration sofort in Betrieb nehmen. Dies kann aufgrund einer CAx-gerechten Beschriftung aller Schnittstellen über das TIA-Portal unkompliziert durchgeführt werden.¿¿ Die farbige Zuordnung der Leitungen zu den Schnittstellen und eine einfache Verdrahtung werden durch ein eindeutiges Kennzeichnungssystem mit Farbkodierung sichergestellt.¿¿ Siemens garantiert Ihnen durch die Einbindung der innovativen und zugleich langlebigen Automatisierungsprodukte Zukunftssicherheit. Siemens setzt heute schon auf die Technologien von Morgen und definiert somit die Marktstandards neu. Über das Interfacemodul wird die ET 200AL an das Bussystem angeschlossen, wobei wahlweise ein MultiFeldbus, PROFINET oder PROFIBUS Interfacemodul zur Verfügung steht.
Anmerkungen zur LIMMERT-KI

Das SIMATIC ET 200AL, PROFIBUS Interface-Modul IM 157-1 DP von Siemens ist eine robuste und kompakte Lösung für dezentrale Peripheriesysteme. Mit einer Schutzart von IP67 ist es ideal für den Einsatz in rauen Umgebungen geeignet, wo es Temperaturen von -25 °C bis +55 °C standhalten kann. Die Nennversorgungsspannung beträgt 24 V DC mit einem zulässigen Spannungsbereich von 20,4 V bis 28,8 V. Es unterstützt die PROFIBUS DP-Schnittstelle mit einer Übertragungsgeschwindigkeit von bis zu 12 Mbit/s und bietet eine Vielzahl an Diagnosefunktionen. Mit kompakten Abmessungen von 45 mm Breite, 159 mm Höhe und 46 mm Tiefe lässt sich das Modul platzsparend in verschiedenen Anwendungen integrieren. Dank der einfachen Konfiguration über das TIA-Portal ist eine schnelle Inbetriebnahme gewährleistet.

Produktinfos

Produkttyp-Bezeichnung: IM 157-1 DP
HW-Funktionsstand: E01
Firmware-Version: V1.0.x
Lastspannung Nennwert (DC): 24 V
Lastspannung untere Grenze (DC): 20,4 V
Lastspannung obere Grenze (DC): 28,8 V
Eingangsstrom Nennwert: 50 mA
Stromaufnahme aus Lastspannung 1L+: 4 A (Maximalwert)
Schnittstellentyp: PROFIBUS DP
Schnittstellenphysik: RS 485
Übertragungsgeschwindigkeit: 12 Mbit/s
Umgebungstemperatur min.: -25 °C
Umgebungstemperatur max.: 55 °C

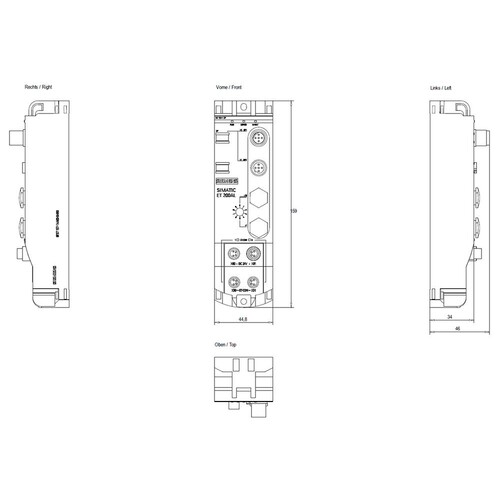

Breite: 45 mm
Höhe: 159 mm
Tiefe: 46 mm
Gewicht: 211 g
Schutzart: IP67
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: DC
    Versorgungsspannung AC 50 Hz: 0 V
    Versorgungsspannung DC: 20.4|28.8 V
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für KNX: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für LON: Nein
    Weitere Details
    Versorgungsspannung AC 60 Hz: 1 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: 0|28.8
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: 0|28.8
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): 0
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Ja
    Fronteinbau möglich: Ja
    Rack-Montage möglich: Nein
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 45 mm
    Höhe: 159 mm
    Tiefe: 46 mm
    SIL gemäß IEC 61508: 0
    Funkstandard eGPRS: Nein
    Funkstandard LTE: Nein
