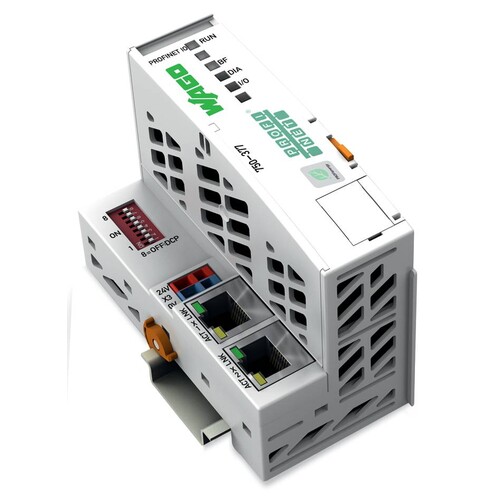

750-377 Wago PROFINET IO FBK ADVANCED ECO

23848833
4639163
1 Stk
4050821687443
DE
85176200
750-377
beantwortete(n) Fragen weitere Varianten
Feldbuskoppler PROFINET IO, 3. Generation, ECO Advanced
Anmerkungen zur LIMMERT-KI

Der Wago PROFINET IO FBK ADVANCED ECO ist ein leistungsstarker Feldbuskoppler, der das WAGO I/O System 750 mit dem PROFINET IO Standard verbindet. Er ermöglicht die Identifikation angeschlossener I/O-Module und erstellt lokale Prozessabbilder für einen I/O-Controller und einen I/O-Supervisor. Mit einer maximalen Baudrate von 100 Mbit/s und einer Bussegmentlänge von bis zu 100 m ist dieser Koppler ideal für moderne Automatisierungsanwendungen. Der integrierte 2-Port-Switch vereinfacht die Netzwerkstruktur, während die Unterstützung von bis zu 64 Modulen pro Knoten und ein Prozessabbild von bis zu 256 Bytes eine hohe Flexibilität bietet. Das Gerät ist für den Betrieb in einem Temperaturbereich von 0 bis +55 °C ausgelegt und erfüllt die Schutzart IP20. Mit einem Gewicht von nur 107,1 g und kompakten Abmessungen ist der Wago PROFINET IO FBK ADVANCED ECO die perfekte Lösung für effiziente und zuverlässige industrielle Netzwerke.

Produktinfos

Kommunikation: PROFINET IO
Unterstützte Profile: PROFIsafe V2, PROFIenergy V1.0
Baudrate: 10/100 Mbit/s
Maximale Bussegmentlänge: 100 m
Übertragungsmedium: Twisted pair S-UTP; 100 Ω; Cat. 5
Maximale Anzahl der Module pro Knoten: 64
Prozessabbild (max.): 256 bytes/256 bytes
Versorgungsspannung: 24 VDC (-25 … +30 %) über steckbaren Anschluss
Stromverbrauch (5 V Systemversorgung): 450 mA
Gesamtstrom (Systemversorgung): 700 mA
Eingangsstrom (typ.) bei Nennlast (24 V): 280 mA
Energieeffizienz (typ.) bei Nennlast (24 V): 90 %
Isolation: 500 V System/Feld
Breite: 49,5 mm
Höhe: 96,8 mm
Tiefe: 71,9 mm
Montageart: DIN-35 Schiene
Farbe: Hellgrau
Gehäusematerial: Polycarbonat; Polyamid 6.6
Gewicht: 107,1 g
Betriebstemperatur: 0 … +55 °C
Lagertemperatur: -25 … +85 °C
Schutzart: IP20
Betriebsfeuchte (ohne Kondensation): 95 %
Vibrationsfestigkeit: 4g nach IEC 60068-2-6
Schockfestigkeit: 15g nach IEC 60068-2-27
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Art der Eingangsspannung: DC
    Eingangsspannung AC 50 Hz: 0|24 V
    Eingangsspannung DC: 24|24 V
    Anzahl der Steckplätze: 1
    Mit steckbaren Baugruppen, digitale E/A: Ja
    Mit steckbaren Baugruppen, analoge E/A: Ja
    Mit steckbaren Baugruppen, Kommunikationsmodule: Ja
    Mit steckbaren Baugruppen, Funktions- u. Technologie-Module: Ja
    Mit steckbaren Baugruppen, Zentralmodule: Ja
    Ausführung des elektrischen Anschlusses: Federzuganschluss
    Weitere Details
    Max. Eingangsstrom AC 50 Hz: 0 A
    Max. Eingangsstrom DC: 0.5 A
    Ausgangsspannung AC 50 Hz: 2 V
    Ausgangsspannung AC 60 Hz: 0 V
    Art der Ausgangsspannung: 1
    Max. Ausgangsstrom AC 50 Hz: 0 A
    Max. Ausgangsstrom AC 60 Hz: 0 A
    Max. Ausgangsstrom DC: 0 A
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 2
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Mit integrierter Stromversorgung: Ja
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: 0|24
    Unterstützt Protokoll für PROFIBUS: Nein
    Eingangsspannung AC 60 Hz: IP20 V
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: 0|24
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Ja
    Schutzart (IP): IP20
    Mit steckbaren Baugruppen, sonstige: Ja
    Mit Potentialtrennung: Ja
    Feldbusanschluss über seperaten Buskoppler möglich: Nein
    Buskoppler für modularen Stationsaufbau vorhanden: 1|24
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Nein
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: Federzuganschluss
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz, Kat. 3D
    Breite: 51 mm
    Höhe: 96.8 mm
    Tiefe: 71.9 mm
    SIL gemäß IEC 61508: 0
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): 2
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
